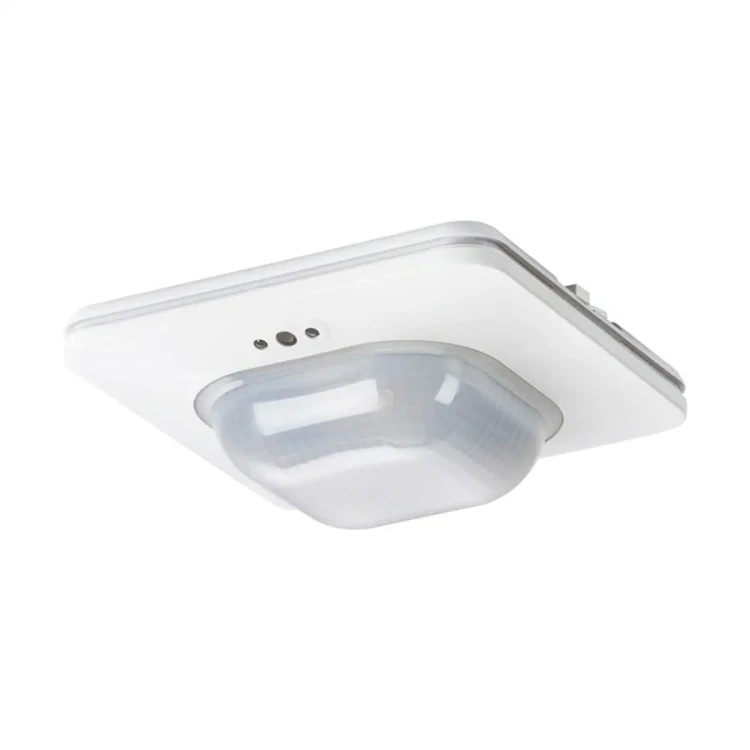

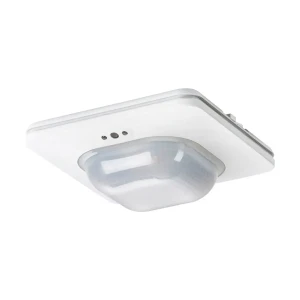

5WG1258-2DB51 UP 258D51 Czujnik obecności WIDE multi

UP 258D51 to sufitowy czujnik obecności KNX (GAMMA instabus) w wersji WIDE multi, łączący detekcję PIR z pomiarem jasności, temperatury, wilgotności względnej oraz stężenia CO2. Urządzenie umożliwia automatyczne sterowanie oświetleniem (w tym stałą regulację poziomu światła) oraz realizację funkcji HVAC w oparciu o wartości z czujników. Oferuje wykrywanie obecności do 64 m² oraz wykrywanie ruchu do 400 m², a konfiguracja odbywa się z poziomu ETS.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 258D51 (WIDE multi)
• Nr produktu: 5WG1258-2DB51
• Komunikacja: KNX (medium TP1-256)
• Detekcja: pasywna podczerwień PIR (4 sensory), 360° w poziomie, ok. 150° w pionie
• Obszar wykrywania: do 64 m² (obecność) / do 400 m² (ruch)
• Regulacja zasięgu PIR: 7-stopniowa (regulator na tylnej części urządzenia)
• Pomiar jasności: światło mieszane, 1…1000 lx
• Pomiar temperatury: zakres 0…50°C
• Pomiar wilgotności względnej: zakres 0…100% r.h.
• Pomiar CO2: zakres 400…10000 ppm
• Zintegrowany odbiornik IR: zdalne sterowanie (pilot jako akcesorium)
• Sterowanie oświetleniem: stała regulacja poziomu światła dla głównej grupy i do 4 grup pomocniczych (z automatyczną kalibracją) oraz regulator dwupunktowy (przełączanie)
• Wyjścia sterowania: 3 niezależne wyjścia, każde z 4 działaniami na wykrycie obecności
• Tryb pracy: pojedynczy detektor lub układ master/slave do pokrycia większych obszarów
• Stopień ochrony: IP20

Zastosowanie

Siemens UP 258D51 przeznaczony jest do montażu sufitowego i pracy w instalacjach KNX, gdzie jednym urządzeniem chcesz realizować detekcję obecności/ruchu oraz zbierać dane środowiskowe (jasność, temperatura, wilgotność, CO2). Zmierzone wartości mogą służyć zarówno do automatyki oświetlenia, jak i do funkcji HVAC (wentylacja/ogrzewanie/chłodzenie) poprzez komunikację KNX.

Funkcje i działanie (ETS)

Sterowanie oświetleniem

• Stała regulacja poziomu światła dla głównej grupy oświetlenia oraz do 4 grup pomocniczych (z automatyczną kalibracją).
• Regulator jasności dwupunktowy (przełączanie) – w trybie automatycznym oświetlenie może być włączane po spadku jasności poniżej dolnego progu i wyłączane po przekroczeniu górnego progu (progi ustawiane parametrami lub obiektami komunikacyjnymi).
• Kalibracja czujnika jasności może być realizowana przez KNX (różne metody kalibracji w zależności od warunków oświetleniowych).

Detekcja obecności i rozbudowa obszaru

• Detekcja oparta o 4 czujniki PIR z możliwością regulacji czułości i sektorowania wykrywania (czujniki PIR mogą być dezaktywowane indywidualnie w celu ukierunkowanego ograniczenia strefy).
• Możliwa praca jako samodzielny detektor lub w układzie master/slave (detektory podrzędne przekazują informację o ruchu do detektora głównego przez KNX).
• Trzy niezależne wyjścia sterowania, każde z 4 działaniami na wykrycie obecności (zależnie od parametryzacji).

Funkcje HVAC (temperatura, wilgotność, CO2)

• Wbudowane czujniki umożliwiają pomiar temperatury, wilgotności względnej i CO2; wartości mogą być kalibrowane przez KNX.
• Funkcja „detektor obecności (HVAC)” może przełączać systemy HVAC w pomieszczeniu pomiędzy trybem komfortu i oszczędzania energii w zależności od obecności.
• Kontroler wilgotności i jakości powietrza może pracować jako przełącznik wartości progowej lub jako ciągły regulator PI; dostępne jest do 5 poziomów sygnału sterującego, a rodzaj wyjścia może być przełącznikowy (1-bit) lub ciągły (8-bit).
• Urządzenie oblicza temperaturę punktu rosy i udostępnia ją poprzez obiekt.

Komparator, KalKulator i monitorowanie progu

• KalKulator umożliwia uwzględnianie wartości zewnętrznych (otrzymywanych przez obiekty komunikacyjne) w obliczeniach dla jasności, temperatury, wilgotności i CO2 (m.in. maksimum/minimum oraz wartość kompozytowa z regulowaną wagą).
• Komparator pozwala porównywać równoważne wartości analogowe (np. temperaturę) i wyprowadzać wynik binarny.
• Monitorowanie progów dostępne w logice urządzenia.

Zdalne sterowanie IR

• Zintegrowany odbiornik podczerwieni umożliwia zdalne sterowanie oraz (zależnie od konfiguracji) programowanie adresu fizycznego.
• Pilot IR (akcesorium): S 255/11, nr produktu 5WG1255-7AB11.

Montaż

• Przeznaczenie: montaż sufitowy.
• Montaż podtynkowy: na puszce podtynkowej o średnicy 60 mm.
• Montaż natynkowy: w osobno zamawianej obudowie AP 258E11 (typ B), nr produktu 5WG1258-7EB11.
• Montaż na puszkach 4×4: z użyciem płyty montażowej S 258/12, nr produktu 5WG1258-8AB12.
• Programowanie: przycisk programowania na urządzeniu.
• Reset do ustawień fabrycznych: przytrzymanie przycisku programowania > 20 s.

Dane techniczne (UP 258D51)

• Zasilanie z magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: ok. 30 mA
• Moc startowa / zużycie wewnętrzne: ok. 0,4 W
• KNX medium: TP1-256
• Detekcja ruchu: PIR, 4 sensory; optymalna wysokość instalacji: 3 m
• Zakres detekcji: poziomo 360°, pionowo ok. 150°
• Pomiar jasności: 1…1000 lx (pomiar światła mieszanego)
• Pomiar temperatury: 0…50°C; dokładność typowa: 23°C: ±0,6 K; 5–30°C: ±0,8 K
• Pomiar wilgotności: 0…100% r.h.; dokładność typowa: 23°C i 50% r.h.: ±4% r.h.; 5–30°C i 20–80% r.h.: ±6% r.h.
• Pomiar CO2: 400…10000 ppm; dokładność typowa: 25°C i 1013 mbar: ±(100 ppm + 5% wartości zmierzonej)
• Materiał obudowy: plastik
• Kolor: biały polarny (podobny do RAL 9016)
• Masa: ok. 129 g
• Wymiary: 120 × 120 mm (front), 134,5 mm (szerokość całkowita), głębokość 40,9 mm
• Temperatura otoczenia (praca): -5…+45°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Stopień ochrony: IP20
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Zasilanie SELV: DC 24 V
• Oznaczenia: KNX (aprobaty), CE

Wymagania systemowe (ETS)

• ETS: ETS 5 lub nowszy
• Program aplikacyjny: WIDEMulti 9A1201 lub wyższa

Podsumowanie

Siemens UP 258D51 (5WG1258-2DB51) to zaawansowany czujnik obecności KNX do montażu sufitowego, który łączy szeroką detekcję PIR z pomiarem jasności, temperatury, wilgotności i CO2. Dzięki funkcjom sterowania oświetleniem (stała regulacja poziomu światła oraz przełączanie dwupunktowe), logice progowej i narzędziom obliczeniowym oraz integracji z HVAC, stanowi kompletne rozwiązanie do automatyki pomieszczeń w systemie KNX.
