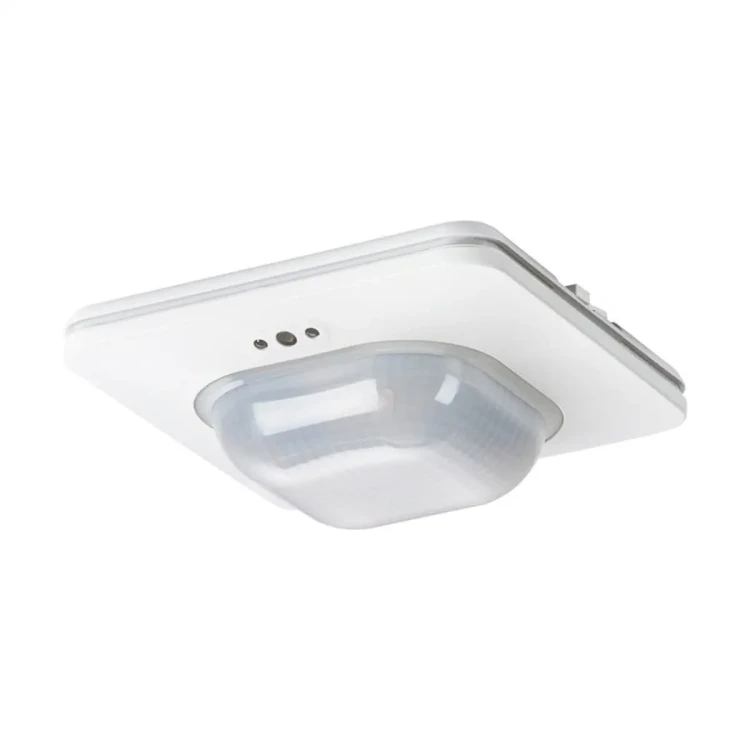

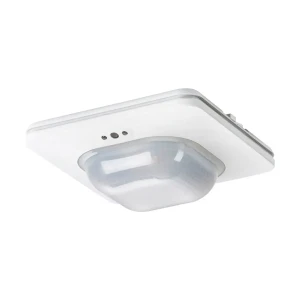

5WG1258-2DB41 UP 258D41 Czujnik obecności WIDE pro

UP 258D41 to sufitowy czujnik obecności KNX (GAMMA instabus) z serii WIDE pro, przeznaczony do automatyzacji oświetlenia oraz funkcji HVAC w pomieszczeniach. Urządzenie łączy detekcję obecności/ruchu (PIR) z pomiarem jasności, temperatury i wilgotności względnej, a komunikacja odbywa się poprzez magistralę KNX (TP1-256). Czujnik można zamontować na suficie na puszce podtynkowej Ø 60 mm lub przy użyciu dedykowanych akcesoriów do montażu natynkowego / na puszkach 4 × 4. Wbudowany odbiornik IR umożliwia zdalne sterowanie (pilot IR jako akcesorium).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 258D41 (WIDE pro)
• Nr produktu: 5WG1258-2DB41
• Komunikacja: KNX, medium TP1-256 (KNX PL-Link: TAK)
• Wykrywanie: pasywne podczerwienie (PIR), 4 sensory
• Obszar wykrywania: do 64 m² (obecność) / do 400 m² (ruch)
• Kąt detekcji: poziomo 360°, pionowo ok. 150°
• Optymalna wysokość montażu: 3 m
• Pomiar jasności: pomiar mieszany światła, 1…1000 lx (kąt otwarcia czujnika jasności 60°)
• Pomiar temperatury: zakres 0…50°C (typowa dokładność: ±0,6 K przy 23°C; ±0,8 K w zakresie 5–30°C)
• Pomiar wilgotności względnej: zakres 0…100% r.h. (typowa dokładność: ±4% r.h. przy 23°C/50% r.h.; ±6% r.h. w zakresie 5–30°C i 20–80% r.h.)
• Obliczanie punktu rosy
• Regulowana czułość oraz sektorowanie wykrywania (możliwość dezaktywacji czujników PIR)
• Wbudowany odbiornik IR do zdalnego sterowania (pilot jako akcesorium)
• Stopień ochrony: IP20

Zastosowanie

UP 258D41 przeznaczony jest do stałych instalacji wewnątrz pomieszczeń i w suchych miejscach. Czujnik wykrywa obecność oraz ruch, a zmierzone wartości (jasność, temperatura, wilgotność) mogą być wykorzystywane w systemie KNX do sterowania oświetleniem oraz aplikacjami HVAC.

Funkcje i działanie (konfiguracja w ETS)

Sterowanie oświetleniem

• Zintegrowane stałe sterowanie światłem dla głównej grupy oświetlenia oraz do czterech grup pomocniczych (z automatyczną kalibracją).
• Zintegrowany kontroler oświetlenia dwupunktowego (przełączanie).
• Kalibracja pomiaru jasności możliwa przez KNX (różne metody kalibracji zależnie od warunków oświetleniowych).

Detekcja i logika obecności

• Trzy niezależne wyjścia sterowania, każde z 4 działaniami dla wykrywania obecności.
• Praca jako pojedynczy detektor lub w układzie master/slave (rozszerzanie obszaru wykrywania; detektory podrzędne przekazują informację o ruchu do detektora głównego poprzez KNX).
• 7-stopniowa regulacja zasięgu PIR na tylnej części urządzenia.
• Sektorowanie poprzez indywidualną dezaktywację czujników PIR oraz ustawienie czułości (wysoka / niska / automatyczna).

Funkcje HVAC

• Wbudowane czujniki umożliwiają pomiar temperatury i wilgotności względnej oraz obliczanie punktu rosy.
• Wartości mierzone mogą być kalibrowane, aby dopasować je do miejsca instalacji.
• Detektor oferuje funkcje sterowania dla zastosowań HVAC (m.in. przełączanie trybów użytkowania pomieszczenia oraz funkcje regulacji temperatury pomieszczenia dla ogrzewania i/lub chłodzenia – zależnie od konfiguracji).

Komparator, Kalkulator i monitorowanie progu

• Monitorowanie progu (Komparator): porównywanie równoważnych wartości analogowych (np. temperatury) i wyprowadzenie wyniku jako sygnału binarnego.
• KalKulator: obliczenia na bazie wartości wewnętrznych i zewnętrznych (maksimum, minimum, wartość złożona z ustawianą wagą).

Konfiguracja i wymagania ETS

• ETS: ETS 5 lub wyższy
• Program aplikacyjny (WIDE pro): 9A1101 lub wyższa

Zasilanie i komunikacja KNX

• Napięcie zasilania (z magistrali KNX): DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: ok. 12,5 mA
• Zużycie wewnętrzne (start): ok. 0,28 W

Dane techniczne

• Detekcja ruchu: PIR, 4 sensory
• Zalecana wysokość montażu: 3 m
• Obszar wykrywania: 360° (poziom), ok. 150° (pion)
• Pomiar jasności: 1…1000 lx, pomiar mieszany światła
• Pomiar temperatury: 0…50°C
• Pomiar wilgotności: 0…100% r.h.
• Materiał obudowy: plastik
• Kolor: biały polarny (podobny do RAL 9016)
• Masa: ok. 127 g
• Wymiary: ok. 134,5 mm (szer.) × 120 mm (wys.) × 40,9 mm (gł.)
• Temperatura pracy: -5°C…+45°C
• Wilgotność (bez kondensacji): 5…95% r.F.
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Ocena stopnia zanieczyszczenia: 2
• Bezpieczeństwo elektryczne (magistrala): SELV DC 24 V
• Zgodność: EN 50428; EMC: EN 61000-6-1, EN 61000-6-3

Montaż

• Montaż sufitowy na puszce podtynkowej Ø 60 mm, w obudowie natynkowej (akcesorium) lub na płycie montażowej do puszek 4 × 4 (akcesorium).
• Urządzenie posiada przycisk programowania, umożliwiający szybsze programowanie bez konieczności demontażu.
• Po podłączeniu czujnika, wysyłanie telegramów może zająć do 40 s.

Akcesoria (opcjonalne)

• AP 258E11 – obudowa montowana na powierzchni typ B, 5WG1258-7EB11
• S 255/11 – pilot zdalnego sterowania IR, 5WG1255-7AB11
• S 258/12 – płyta montażowa (do puszek 4 × 4), 5WG1258-8AB12

Podsumowanie

Siemens UP 258D41 (5WG1258-2DB41) to zaawansowany czujnik obecności KNX WIDE pro do montażu sufitowego, oferujący szeroki obszar detekcji (64 m² obecności / 400 m² ruchu), pomiar jasności, temperatury i wilgotności oraz funkcje sterowania oświetleniem (w tym stałe sterowanie światłem i regulator dwupunktowy). Regulowana czułość, sektorowanie PIR oraz obsługa przez ETS czynią go uniwersalnym elementem automatyki pomieszczeń w instalacjach KNX.

Pliki do pobrania:
UP 258D41 Karta katalogowa
