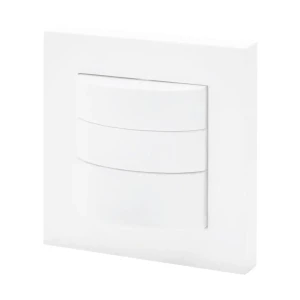

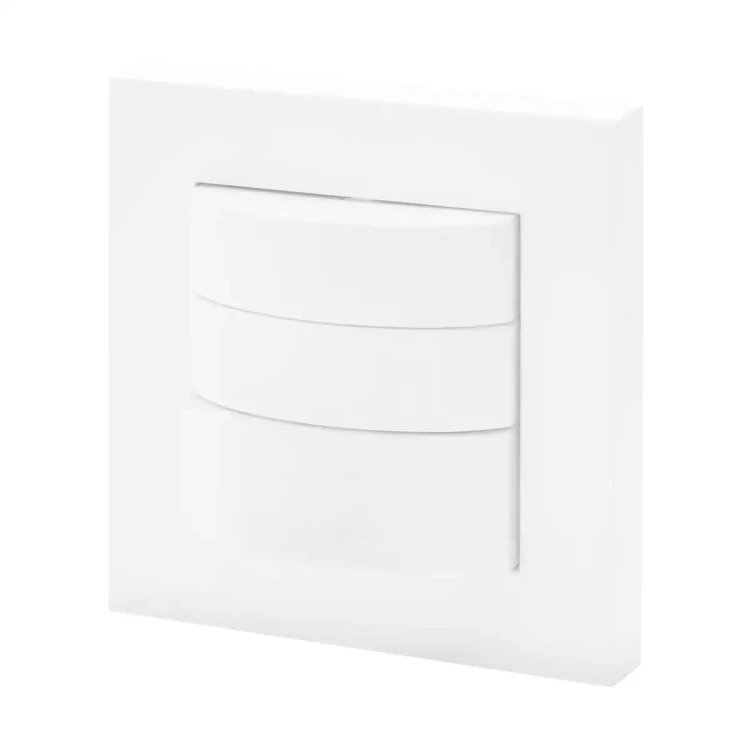

UP 251/11 Czujnik ruchu Wall do montażu na ścianie, kolor biały, KNX

UP 251/11 to czujnik ruchu KNX (pasywny detektor podczerwieni PIR) o kącie detekcji 180°, przeznaczony do klatek schodowych i korytarzy. Urządzenie komunikuje się po magistrali KNX, a oprócz detekcji ruchu posiada zintegrowany czujnik jasności oraz dwa czujniki HVAC: temperatury i wilgotności. Wersja UP 251/11 jest przeznaczona do montażu na ścianie i dostarczana z własną ramą montażową, co umożliwia samodzielną instalację bez zależności od innych mechanizmów.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 251/11 (Wall UP 251/11)
• Nr artykułu: 5WG1251-2AB11
• Komunikacja: KNX
• Technologia detekcji: pasywna podczerwień (PIR)
• Kąt detekcji: 180°
• Zasięg detekcji (przód): do 18 m
• Zasięg detekcji (bok): do 14 m (w dokumentacji podano również zakres 4…14 m w zależności od kąta detekcji)
• Optymalna wysokość montażu: 1,1 m
• Wbudowane czujniki: jasności, temperatury, wilgotności
• Konfiguracja: ETS 5 lub wyższa
• Do 4 kanałów (strumieni świetlnych) z trybem automatycznym lub półautomatycznym
• Stała kontrola oświetlenia oraz funkcje: obecność, nieobecność, HVAC, zmierzch, oświetlenie podstawowe i logika
• Kolor: biały (zbliżony do RAL 9010)
• Stopień ochrony: IP20

Zastosowanie

UP 251/11 jest przeznaczony do zastosowań wewnętrznych w suchych pomieszczeniach, szczególnie w korytarzach i klatkach schodowych, gdzie wymagane jest sterowanie oświetleniem i funkcjami automatyki budynkowej na podstawie ruchu, jasności oraz parametrów HVAC (temperatury i wilgotności) w systemie KNX.

Funkcje i możliwości (ETS)

Strumienie świetlne (kanały 1–4)

• Cztery niezależne wyjścia świetlne, każde z możliwością ustawienia własnego progu przełączania.
• Tryb w pełni automatyczny lub półautomatyczny dla każdego strumienia.
• Czas wybiegu ustawiany jako stały lub konfigurowany w trybie IQ.
• Możliwość konfiguracji oświetlenia podstawowego.
• Dla każdego wyjścia dostępny podrzędny obiekt wejściowy do rozszerzenia zakresu (praca w sieci).

Przełączanie dzień/noc

• Dla wyjść 1–4 oraz stałej kontroli oświetlenia możliwe różne ustawienia (m.in. wartości załączania/wyłączania, czasy wybiegu, wartości jasności, przesunięcie, zachowanie wyłączenia, oświetlenie podstawowe) zależnie od parametru „Załączanie dzień-noc”.
• Obiekt wejściowy umożliwiający przełączenie w tryb nocny.

Stała kontrola oświetlenia

• Stałe sterowanie oświetleniem dąży do utrzymania wartości w pobliżu ustawionej wartości zadanej, dostosowując wartość ściemniania.
• Możliwość konfiguracji oświetlenia podstawowego.

Obecność / nieobecność

• Obecność: działa niezależnie od jasności; konfigurowalne opóźnienie włączenia i czas wybiegu; status może być wysyłany cyklicznie w zależności od statusu.
• Nieobecność: działa niezależnie od jasności; konfigurowalne opóźnienie włączenia i czas wybiegu (czas wybiegu rozpoczyna się, gdy osoba znajdzie się w zasięgu detekcji); status może być wysyłany cyklicznie.

HVAC, jasność, wilgotność i punkt rosy

• HVAC: wyjście działa niezależnie od jasności; konfigurowalne opóźnienie włączenia i czas wybiegu; obiekt wyjściowy 1-bitowy lub 1-bajtowy (tryby: auto, comfort, standby, economy, building protection); dostępne wejście podrzędne do pracy w sieci.
• Wyłącznik zmierzchowy: przełączanie na podstawie zmierzonej jasności, niezależnie od obecności.
• Jasność: wysyłanie wartości na magistralę po minimalnej zmianie lub cyklicznie w ustalonym interwale.
• Temperatura: pomiar w °C; możliwość regulacji czujnika parametrem ETS; wysyłanie po zmianie lub cyklicznie; obsługa wartości zewnętrznej z ustawieniem wagi; dwa wyjścia progowe (konfigurowalny próg, histereza i zachowanie), możliwość blokowania i wysyłania cyklicznego.
• Wilgotność: pomiar wilgotności względnej; wysyłanie po zmianie lub cyklicznie; obsługa wartości zewnętrznej z ustawieniem wagi; dwa wyjścia progowe (konfigurowalny próg, histereza i zachowanie), możliwość blokowania i wysyłania cyklicznego.
• Punkt rosy: obliczany na podstawie temperatury i wilgotności; wysyłanie po zmianie lub cyklicznie; możliwy alarm punktu rosy poleceniem przełączania.

Komfort, przycisk, logika i sabotaż

• Komfort (DIN 1946): możliwość oceny stanu komfortu na podstawie parametrów granicznych oraz wysyłania dowolnie definiowanej wiadomości tekstowej (14 znaków ASCII); dostępny obiekt przełączający „wygodny / niewygodny”.
• Przycisk (zintegrowany): funkcje konfigurowalne, m.in. przełączanie/ściemnianie, sterowanie żaluzjami, nadajnik wartości 1-bajtowy lub 2-bajtowy, przełącznik scen, wewnętrzne przełączanie/ściemnianie.
• Bramka logiczna: do dwóch bramek logicznych, każda do czterech wejść (AND / OR / EXCLUSIVE-OR), wyjście jako polecenie przełączania lub wartość, z opcjami wysyłania przy zmianie.
• Sabotaż: wyjście „bicia serca” (brak telegramu interwałowego może oznaczać uszkodzenie lub naruszenie, np. zdjęcie głowicy czujnika).

Montaż i uruchomienie

• Typ montażu: montaż na ścianie; zalecana wysokość 1,10 m.
• Rama: własna rama wchodzi w zakres dostawy; urządzenie nie może być używane z ramą Siemens.
• Elementy urządzenia: ramka 1-krotna, metalowy klips mocujący, przycisk programowania, zintegrowana dioda LED (programowanie / test), przycisk.
• Tryb programowania KNX: aktywowany przyciskiem z tyłu urządzenia; zintegrowana dioda LED służy do wskazywania trybu programowania oraz do sygnalizacji detekcji ruchu w trybie testowym.
• Ustawienia fabryczne: nowy czujnik sygnalizuje wykryty ruch diodą LED do czasu skonfigurowania; po „rozładowaniu” aplikacji z ETS urządzenie sygnalizuje stan diodą LED w taki sam sposób, jak przy pierwszym uruchomieniu.
• Warunki instalacji: do instalacji stacjonarnych w pomieszczeniach i w suchych miejscach.

Dane techniczne

• Napięcie zasilania (KNX): DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 12 mA
• Pobór mocy: 0,7 W
• Typ detekcji: PIR
• Optymalna wysokość montażu: 1,1 m
• Zasięg detekcji: przód maks. 18 m; bok maks. 14 m
• Materiał obudowy: plastik
• Waga: 78 g
• Kolor: biały (zbliżony do RAL 9010)
• Obciążenie ogniowe: 2 MJ
• Temperatura pracy: 0°C…+40°C
• Temperatura składowania: -20°C…+70°C
• Temperatura transportu: -25°C…+70°C
• Wilgotność względna (bez kondensacji): 5%…95%
• Ocena środowiskowa: EN 60721-3-3 klasa 3k5
• Stopień zanieczyszczeń (IEC 60664-1): 2
• Kategoria napięciowa (IEC 60664-1): III
• Stopień ochrony (EN 60529): IP20
• Magistrala SELV: tak
• Zgodność: EN 50428; EMC: EN 61000-6-1, EN 61000-6-3
• Oznaczenia: KNX, EAC, RCM; CE: tak
• Wskaźnik niezawodności (w 40°C): 113 fit
• Wymiary (front): 80 × 80 mm
• Wymiary (głębokość – wg rysunku wymiarowego): 29 mm oraz 21 mm

Podsumowanie

Siemens UP 251/11 to ścienny czujnik ruchu KNX do korytarzy i klatek schodowych, oferujący detekcję PIR 180° (do 18 m z przodu i do 14 m z boku) oraz rozbudowane funkcje automatyki: do 4 kanałów sterowania oświetleniem, stałą kontrolę oświetlenia, a także pomiary jasności, temperatury i wilgotności z dodatkowymi funkcjami (m.in. HVAC, zmierzch, logika, punkt rosy). Dostarczana w komplecie z własną ramą montażową, stanowi gotowe rozwiązanie do instalacji na ścianie w systemach KNX.

Pliki do pobrania:
UP 251/11 Karta katalogowa
