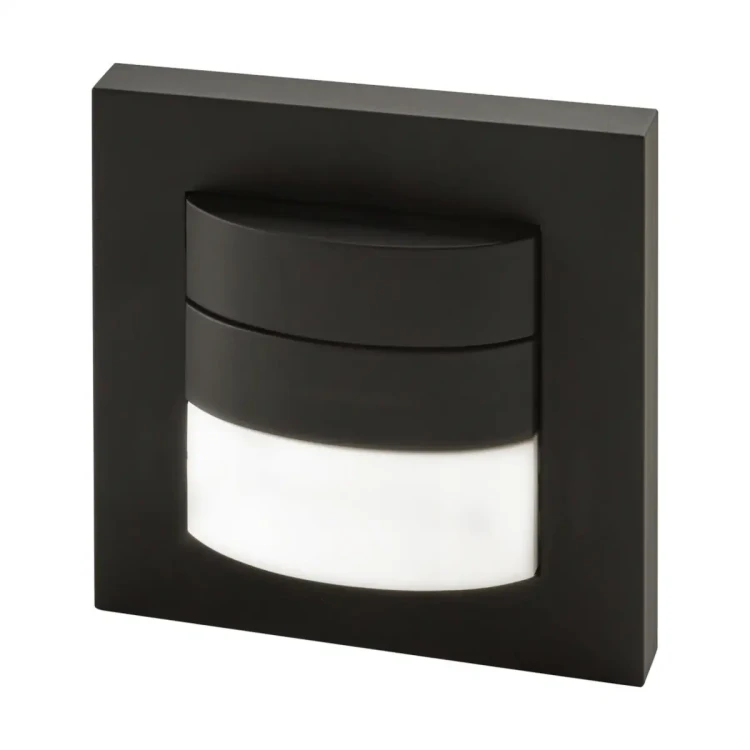

UP 251/12 Czujnik ruchu Wall do montażu na ścianie, kolor czarny, KNX

UP 251/12 to ścienny czujnik ruchu KNX (GAMMA instabus) z detekcją PIR o kącie 180°, przeznaczony do zastosowań w korytarzach i klatkach schodowych. Urządzenie oferuje zasięg wykrywania do 18 m z przodu oraz do 14 m z boku (zależnie od kąta detekcji; bocznie typowo 4…14 m). Komunikuje się po magistrali KNX i posiada zintegrowane czujniki: jasności, temperatury oraz wilgotności, a także przycisk. Model UP 251/12 występuje w kolorze czarnym (jak RAL 9005).

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 251/12
• Nr artykułu: 5WG1251-2AB12
• Typ: pasywny czujnik ruchu PIR, montaż ścienny
• Kąt detekcji: 180°
• Zasięg detekcji: przód maks. 18 m; bok maks. 14 m (bocznie 4…14 m w zależności od kąta detekcji)
• Komunikacja: KNX (KNX PL-Link: No)
• Zintegrowane czujniki: jasności, temperatury, wilgotności
• Konfiguracja w ETS: ETS 5 lub wyższa
• Kanały (wyjścia świetlne): 4 niezależne
• Tryby pracy kanałów: automatyczny lub półautomatyczny
• Funkcje dodatkowe (ETS): obecność, nieobecność, HVAC, wyłącznik zmierzchowy, oświetlenie podstawowe, logika
• Stała kontrola oświetlenia: tak
• Konfigurowalny zasięg wykrywania: tak

Zastosowanie

UP 251/12 przeznaczony jest do montażu na ścianie i pracy w instalacjach stacjonarnych wewnątrz pomieszczeń oraz w suchych miejscach. Typowe zastosowania obejmują sterowanie oświetleniem i funkcjami automatyki w korytarzach oraz na klatkach schodowych z wykorzystaniem komunikacji KNX.

Funkcje i działanie

Detekcja ruchu PIR

• Technologia: pasywna podczerwień (PIR)
• Zasięg: do 18 m z przodu oraz do 14 m z boku (bocznie 4…14 m w zależności od kąta detekcji)
• Optymalna wysokość montażu: 1,1 m

Wyjścia świetlne (4 kanały)

• Czujnik posiada cztery niezależne wyjścia świetlne.
• Każdy kanał może mieć własny próg przełączania.
• Możliwa praca w trybie w pełni automatycznym lub półautomatycznym (w zależności od parametrów ETS).
• Dla kanałów można skonfigurować czas wybiegu jako stały lub w trybie IQ.
• Dla każdego kanału możliwe jest ustawienie oświetlenia podstawowego.
• Dostępny jest podrzędny obiekt wejściowy dla każdego wyjścia (do rozszerzania zakresu / pracy sieciowej).

Przełączanie dzień / noc

• Dla wyjść świetlnych 1–4 oraz dla stałej kontroli oświetlenia można definiować odrębne nastawy (m.in. wartości załączania/wyłączania, czasy wybiegu, wartości jasności) w zależności od parametru „Załączanie dzień-noc”.
• Dostępny jest obiekt wejściowy do przełączenia w „tryb nocny”.

Stała kontrola oświetlenia

• Funkcja stałej kontroli oświetlenia dąży do utrzymania wartości w pobliżu ustawionej wartości zadanej, dostosowując poziom ściemniania oświetlenia.
• Możliwe jest także ustawienie oświetlenia podstawowego.

Obecność / nieobecność

• Obecność: działa niezależnie od jasności; możliwe ustawienie opóźnienia załączenia i czasu wybiegu oraz wysyłanie statusu cyklicznie.
• Nieobecność: działa niezależnie od jasności; możliwe ustawienie opóźnienia załączenia i czasu wybiegu (czas wybiegu startuje, gdy osoba znajdzie się w zasięgu detekcji) oraz wysyłanie statusu cyklicznie.

HVAC

• Wyjście HVAC działa niezależnie od jasności; możliwe ustawienie opóźnienia włączenia i czasu wybiegu.
• Jako obiekt wyjściowy można wybrać 1-bit lub 1-bajt (umożliwia bezpośrednie przełączanie trybów pracy).
• Dla obiektu 1-bajtowego dostępne tryby: auto, comfort, standby, economy, building protection.
• Dostępne jest wejście podrzędne do łączenia kilku czujników w sieć.

Jasność, temperatura, wilgotność, punkt rosy i komfort

• Jasność: wysyłanie wartości na KNX po minimalnej zmianie lub cyklicznie (interwał).
• Temperatura: pomiar w °C; możliwość korekty czujnika parametrem ETS; wysyłanie po zmianie lub cyklicznie; możliwość uwzględnienia temperatury zewnętrznej (waga wartości).
• Wilgotność: pomiar wilgotności względnej; wysyłanie po zmianie lub cyklicznie; możliwość uwzględnienia wilgotności zewnętrznej (waga wartości).
• Wyjścia progowe: dla temperatury oraz wilgotności dostępne są po 2 wyjścia progowe (konfigurowalne progi, histereza, zachowanie wyjścia, wysyłanie cykliczne, możliwość blokowania).
• Punkt rosy: czujnik oblicza temperaturę punktu rosy na podstawie temperatury i wilgotności; możliwe wysyłanie po zmianie lub cyklicznie oraz alarm punktu rosy poleceniem przełączania.
• Komfort: możliwość oceny komfortu w oparciu o granice (m.in. temperatura i wilgotność); możliwa wiadomość tekstowa (14 znaków ASCII) oraz obiekt przełączający „wygodny / niewygodny”.

Przycisk, logika i sabotaż

• Przycisk: konfigurowalna funkcja (m.in. nieaktywny, przełączanie/ściemnianie, sterowanie żaluzjami, nadajnik wartości 1-bajt/2-bajt, przełącznik scen, wewnętrzne przełączanie/ściemnianie).
• Bramki logiczne: do 2 bramek logicznych, każda do 4 wejść; możliwe AND/OR/XOR oraz różne warunki wysyłania na KNX.
• Sabotaż: wyjście „bicia serca” (brak telegramu interwałowego może wskazywać uszkodzenie lub naruszenie, np. zdjęcie głowicy czujnika).

Programowanie i sygnalizacja LED

• Tryb programowania: aktywowany przyciskiem z tyłu urządzenia (programowanie fizycznego adresu KNX).
• Urządzenie nie posiada oddzielnej diody programowania – zintegrowana dioda LED służy do wskazań w trybie testowym oraz do sygnalizacji trybu programowania.
• Ustawienia fabryczne: po instalacji nowego czujnika LED zapala się przy każdym wykrytym ruchu do momentu skonfigurowania w ETS.

Zasilanie i komunikacja KNX

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 12 mA
• Pobór mocy: 0,7 W
• Podłączenie KNX: poprzez listwę zaciskową magistrali; przewód Cu 0,6…0,8 mm

Dane techniczne

• Detekcja: PIR, 180°
• Optymalna wysokość montażu: 1,1 m
• Zasięg: przód maks. 18 m; bok maks. 14 m
• Materiał obudowy: plastik
• Kolor: czarny (jak RAL 9005)
• Masa: 78 g
• Wymiary: 80 × 80 mm; głębokość wg rysunku wymiarowego: 29 mm oraz 21 mm
• Stopień ochrony: IP20
• Temperatura otoczenia (praca): 0…+40°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Stopień zanieczyszczeń: 2
• Kategoria napięciowa: III
• Magistrala SELV: tak
• Normy: bezpieczeństwo elektryczne EN 50428; EMC EN 61000-6-1 oraz EN 61000-6-3
• Oznaczenia: KNX, EAC, RCM, CE
• Wskaźnik niezawodności (w 40°C): 113 fit

Montaż

• Miejsce montażu: ściana; zalecana wysokość 1,10 m.
• Rama w zestawie: własna rama jest w zakresie dostawy, co umożliwia samodzielną instalację bez zależności od innych mechanizmów.
• Uwaga: urządzenie nie może być używane z ramą Siemens.
• Warunki: do instalacji stacjonarnych w pomieszczeniach i w suchych miejscach.

Podsumowanie

Siemens UP 251/12 (5WG1251-2AB12) to czarny, ścienny czujnik ruchu KNX z detekcją PIR 180°, przygotowany do pracy w korytarzach i na klatkach schodowych. Oferuje cztery kanały (wyjścia świetlne), funkcje automatyczne i półautomatyczne, stałą kontrolę oświetlenia oraz rozbudowane możliwości ETS – w tym obecność/nieobecność, HVAC, zmierzch, logikę i pomiary (jasność, temperatura, wilgotność, punkt rosy), co pozwala wykorzystać go jako wielofunkcyjny element automatyki budynkowej KNX.

Pliki do pobrania:
UP 251/12 Karta katalogowa
