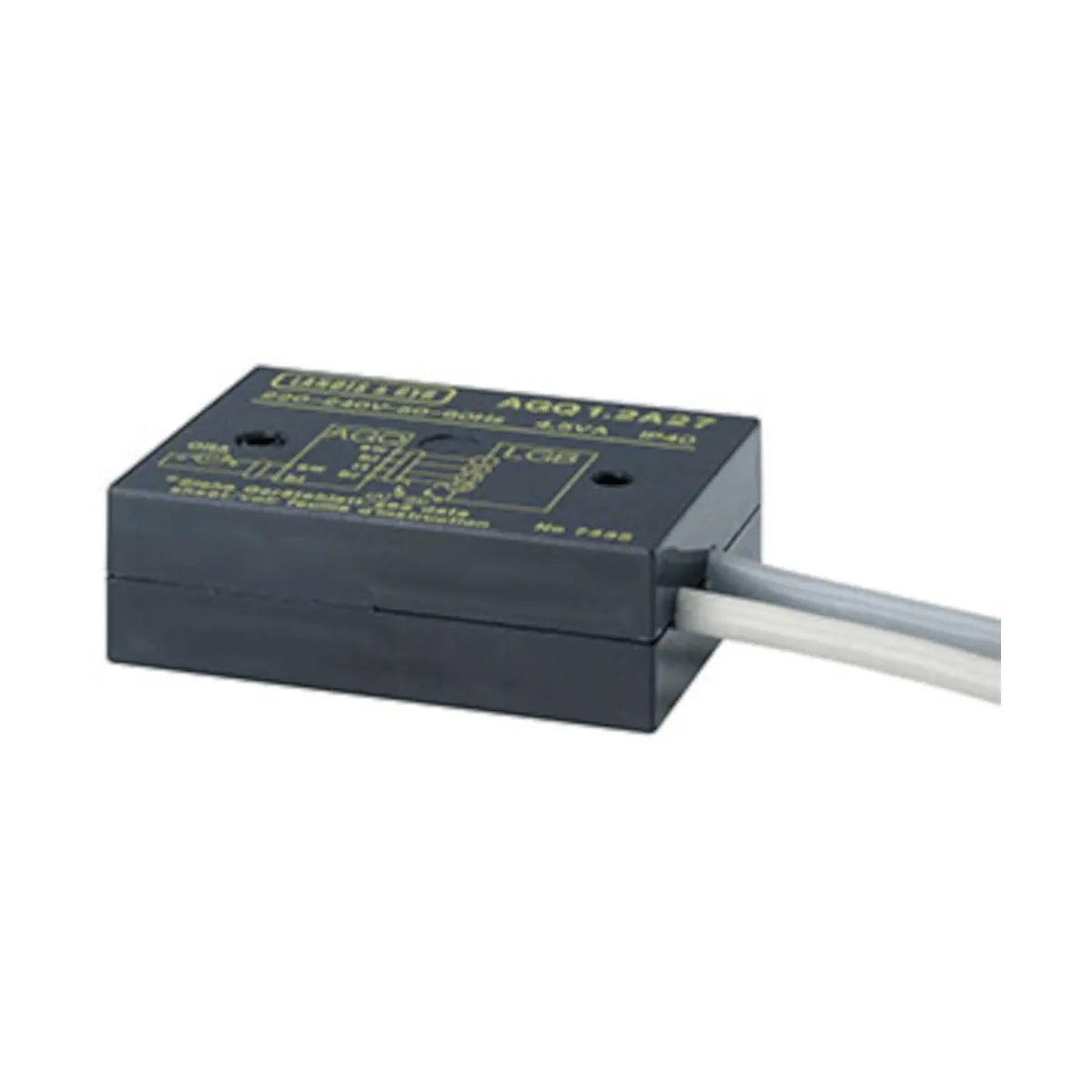

AGQ1.1A27 Adapter UV do sterowników palników LGB21.. LGB22.. LGB41.. LMV5.., do współpracy z czujnikiem płomienia QRA2.. QRA4.. QRA10..

AGQ1.1A27 to pomocniczy moduł do nadzoru płomienia UV firmy Siemens, wymagany przy współpracy automatów palnikowych LGB21 / LGB22 / LGB41 z detektorem płomienia UV QRA. Moduł jest zasilany z sieci AC 220…240 V i łączy się z automatem palnikowym przez odpowiednie zaciski, zapewniając prawidłową obsługę sygnału z czujnika UV.

Najważniejsze cechy

• Producent: Siemens
• Model: AGQ1.1A27
• Numer katalogowy (Article no.): BPZ:AGQ1.1A27
• Typ: moduł pomocniczy do nadzoru UV (dla detektora QRA)
• Współpraca (automaty palnikowe): LGB21 / LGB22 / LGB41
• Zasilanie: AC 220 V -15% … AC 240 V +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 4,5 VA
• Stopień ochrony: IP40
• Długość przewodu: 500 mm
• Masa: ok. 140 g

Zastosowanie

AGQ1.1A27 jest przeznaczony do pracy z detektorem UV QRA jako element układu nadzoru płomienia w instalacjach z automatami palnikowymi LGB21 / LGB22 / LGB41. Moduł podłącza się do zasilania sieciowego oraz do automatu palnikowego, a sygnał z detektora UV jest mierzony bezpośrednio na detektorze.

Funkcje i działanie

• Wymagany moduł do UV: dla detektora QRA w układach z automatami LGB.
• Test UV (praca z linią stałą): dostępna jest możliwość kontroli tendencji do „przebłysków” starzejących się ogniw oraz detekcji światła UV poprzez test przy wyższym napięciu zasilania na starcie i po kontrolowanym wyłączeniu.

Podłączenie i okablowanie

• Podłączenie do zasilania: moduł AGQ1.1A27 jest zasilany z sieci przez 2 przewody.
• Połączenie z automatem LGB: moduł łączy się z automatem palnikowym przez zaciski 1, 2 i 11 (w przypadku LGB41: połączenie przez zacisk 3).
• Maks. długość przewodu od QRA do AGQ1.1A27: 20 m (stosować oddzielny przewód).
• Maks. długość przewodu od AGQ1.1A27 do LGB: 20 m.

Dane techniczne (wybrane)

• Napięcie zasilania: AC 220 V -15% … AC 240 V +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 4,5 VA
• Stopień ochrony: IP40
• Temperatura otoczenia (praca): -20…+60°C
• Temperatura (transport i magazynowanie): -40…+70°C
• Masa: ok. 140 g
• Napięcie detektora na QRA (bez obciążenia): DC 400 V (do końca czasu t10 i po kontrolowanym wyłączeniu); DC 300 V (od początku czasu przedmuchu t1)
• Napięcie detektora (obciążenie miernikiem DC Ri > 10 MΩ): DC 380 V (do końca t10 i po kontrolowanym wyłączeniu); DC 280 V (od początku t1)
• Sygnał DC detektora UV QRA (pomiar na QRA): min. wymagane 200 µA; max. możliwe 500 µA

Montaż i wymiary

• Moduł AGQ1.1A27 może być montowany pod podstawą wtykową.
• Wymiary wg zestawienia: A = 500 mm, B = 19 mm.

Podsumowanie

Siemens AGQ1.1A27 to dedykowany moduł pomocniczy do nadzoru płomienia UV, przeznaczony do współpracy z detektorem QRA i automatami palnikowymi LGB21 / LGB22 / LGB41. Zasilanie AC 220…240 V, stopień ochrony IP40, przewód 500 mm oraz określone parametry sygnału detektora UV sprawiają, że jest to właściwy element do realizacji nadzoru UV w układach opartych o serię LGB.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Pomocniczy moduł do nadzoru płomienia UV, przeznaczony wyłącznie do współpracy z automatami palnikowymi Siemens LGB21, LGB22 oraz LGB41 i czujnikami płomienia UV QRA.
• Produkt elektryczny. Montaż, podłączenie, uruchomienie oraz wszelkie prace serwisowe mogą wykonywać wyłącznie wykwalifikowani pracownicy.
• Przed rozpoczęciem montażu, podłączenia lub zmiany okablowania należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami i zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego wymagania grozi porażeniem prądem elektrycznym.
• Nie otwierać, nie modyfikować i nie ingerować w produkt. Nieuprawniona ingerencja może spowodować utratę funkcji bezpieczeństwa i zagrożenie porażeniem prądem.
• Po zakończeniu montażu lub serwisu należy sprawdzić prawidłowość i porządek okablowania oraz wykonać kontrolę bezpieczeństwa całego układu zgodnie z dokumentacją producenta.
• Moduł należy podłączać zgodnie z dokumentacją producenta: zasilanie przez 2 przewody, a połączenie z automatem palnikowym przez zaciski 1, 2 i 11.
• Przewody detektora należy prowadzić oddzielnie od innych przewodów, aby ograniczyć zakłócenia i straty sygnału płomienia.
• Maksymalna dopuszczalna długość przewodu od czujnika QRA do AGQ1.1A27 wynosi 20 m. Maksymalna długość przewodu połączeniowego od AGQ1.1A27 do automatu LGB wynosi 20 m.
• Urządzenie przeznaczone do pracy przy napięciu zasilania AC 220...240 V oraz częstotliwości 50...60 Hz. Podłączenie poza dopuszczalnym zakresem parametrów może spowodować nieprawidłową pracę urządzenia.
• Stopień ochrony IP40. Produkt nie jest przystosowany do kontaktu z wodą, kondensacją ani oblodzeniem. Wnikanie wody, skraplanie pary lub tworzenie się lodu jest niedopuszczalne i może spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy w temperaturze od -20°C do +60°C, a podczas transportu i przechowywania od -40°C do +70°C.
• Produkt należy montować i eksploatować zgodnie z dokumentacją producenta oraz z zachowaniem lokalnych przepisów bezpieczeństwa i wymagań dotyczących instalacji elektrycznych.

Pliki do pobrania:
AGQ1.1A27 Karta katalogowa
