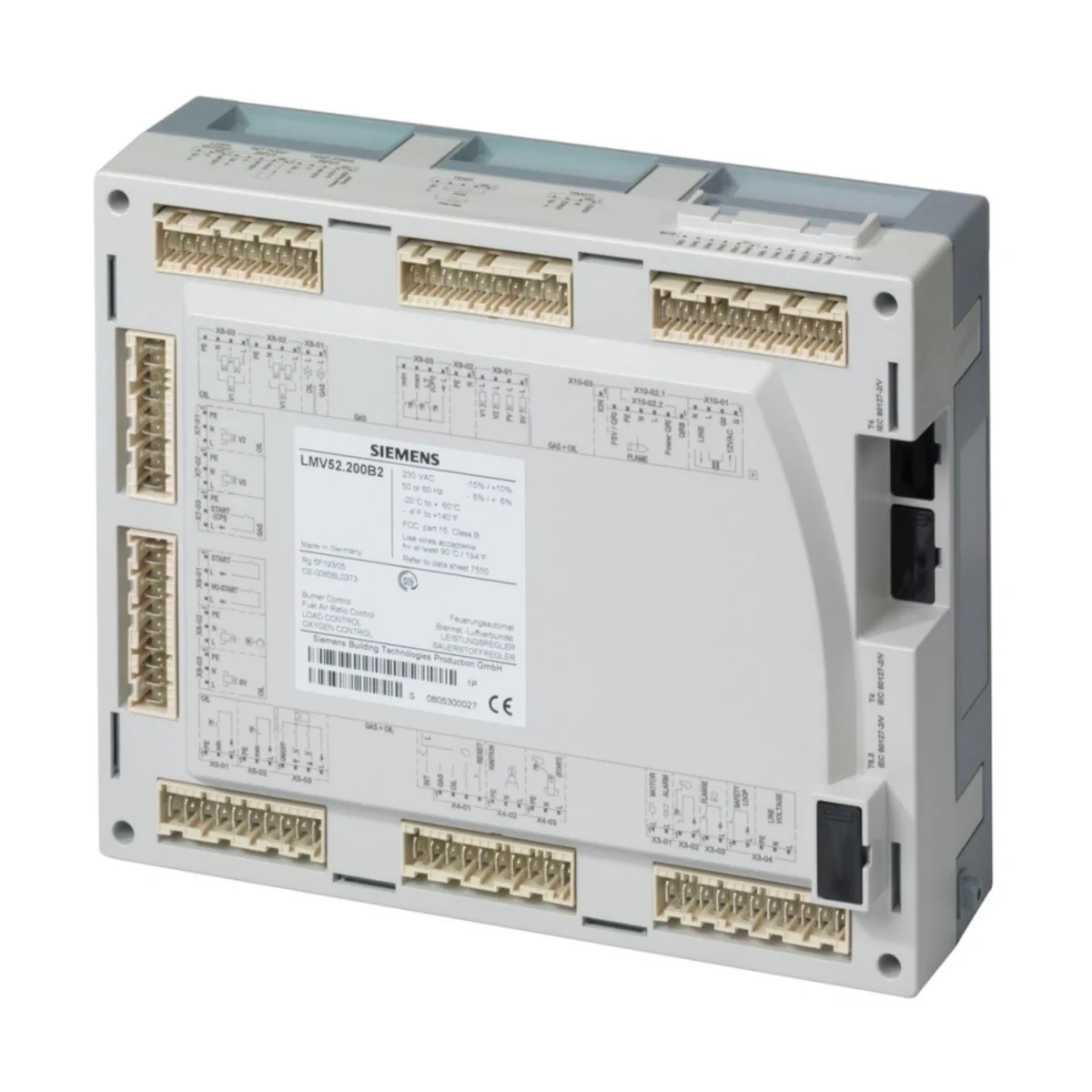

LMV52.400B2 Sterownik palnika olejowego lub gazowego, kontrola szczelności zaworów i regulator mocy PID, sterowanie falownikiem, regulacja mieszanki paliwa i powietrza, maks. 6 siłowników, regulacja O2, recyrkulacja spalin z kompensacją temperatury

LMV52.400B2 to mikroprocesorowy system zarządzania palnikiem (Burner Management System) Siemens z zintegrowaną regulacją stosunku paliwo/powietrze oraz regulacją obciążenia, przeznaczony do sterowania i nadzoru palników nadmuchowych (forced draft) średniej i dużej mocy. Wariant LMV52 wspiera także pracę z funkcjami korekcji tlenu (oxygen trim control) w ramach systemu (z odpowiednimi komponentami).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: LMV52.400B2 (Burner Management System LMV5...)
• Napięcie zasilania: AC 230 V (-15% / +10%), 50/60 Hz (±6%)
• Zastosowanie: sterowanie i nadzór palników nadmuchowych; funkcje dla zastosowań przemysłowych
• Zestaw parametrów: Europe
• Maks. liczba siłowników (actuators): 6
• Automatyczna adaptacja charakterystyki regulatora: tak
• Wejście licznika paliwa (fuel meter input): tak
• Zintegrowane sprawdzanie szczelności zaworów gazowych (gas valve proving system): tak
• Zintegrowany regulator PID obciążenia: tak (opcjonalny regulator temperatury lub ciśnienia jako regulator kotła/obciążenia)
• Sterowanie VSD: tak (z opcjonalnym modułem VSD)
• Wyjście analogowe: tak
• Korekcja O₂ (oxygen trim control): tak (w systemie, z odpowiednimi komponentami)
• Pobór mocy: < 30 W (typowo)
• Projektowana trwałość: 250 000 cykli startu palnika (ok. 10 lat pracy w typowych warunkach ogrzewania, licząc od daty produkcji)

Zastosowanie

LMV52.400B2 jest przeznaczony do sterowania i nadzoru palników nadmuchowych średniej i dużej mocy. System umożliwia integrację komponentów (m.in. panelu operatorskiego, siłowników, modułów) w ramach dedykowanej architektury LMV5.

Budowa systemu i komunikacja

• System LMV5 integruje automat palnikowy z systemem sprawdzania zaworów gazowych.
• Zapewnia elektroniczną regulację paliwo/powietrze z obsługą do 6 siłowników (dla LMV52).
• Komponenty systemu (np. panel operatorski, siłowniki, moduł O₂) są łączone przez systemową magistralę danych (CAN). Komunikacja odbywa się przez bezpieczną, systemową magistralę (nie jest przewidziana integracja tej magistrali z zewnętrznymi systemami CAN).
• Bezpieczeństwo wyjść cyfrowych jest monitorowane przez sieć sprzężenia zwrotnego styków (contact feedback network).

Nadzór płomienia (warianty współpracy)

• Praca ciągła: detektor podczerwieni QRI, detektor płomienia QRA7 lub sonda jonizacyjna.
• Praca przerywana: optyczne detektory płomienia QRB / QRA2 / QRA4 / QRA10 z modułem AGQ1 (AGQ1 dostępny dla AC 230 V).

Obsługa i parametryzacja

• Uruchomienie, obsługa oraz programowanie realizowane są z użyciem AZL5 lub oprogramowania PC.
• AZL5 oferuje obsługę menu oraz diagnostykę (stany pracy, typ błędu i czas wystąpienia).
• Poziomy nastaw dla producenta palnika/kotła oraz serwisu są zabezpieczone hasłem; podstawowe ustawienia operatora mogą być dostępne bez hasła.
• Możliwa jest parametryzacja i odczyt danych przez PC z użyciem ACS450 (w tym trend recording). W razie wymiany LMV5 parametry mogą zostać zapisane w pamięci AZL5 i wgrane do nowego urządzenia.

Dane elektryczne (AC 230 V)

• Zasilanie: AC 230 V (-15% / +10%), 50/60 Hz (±6%)
• Uwaga: tylko do pracy w sieciach z uziemieniem
• Pobór mocy: < 30 W (typowo)
• Zalecany transformator systemowy: AGG5.220 (pierwotne: AC 230 V; wtórne 1: 12 V~; wtórne 2: 2 × 12 V~)
• Zabezpieczenie zewnętrzne (bezpiecznik pierwotny): max. 16 AT
• Bezpiecznik wewnętrzny F1: 6.3 AT (DIN EN 60127 2/5)
• Wyłączenie przy zbyt niskim napięciu (z pozycji pracy): < 186 V~
• Ponowny start po wzroście napięcia: > 188 V~

Obciążalność wyjść (AC 230 V)

• Suma prądów w pętli bezpieczeństwa (łącznie): max. 5 A
• Stycznik wentylatora: 1 A, cosφ > 0.4
• Wyjście alarmu: 1 A, cosφ > 0.4
• Transformator zapłonowy: 2 A, cosφ > 0.2
• Zawory gazowe: 2 A, cosφ > 0.4
• Zawory olejowe: 1 A, cosφ > 0.4
• Pompa oleju / sprzęgło elektromagnetyczne: 2 A, cosφ > 0.4

Okablowanie (limity z karty)

• Długość linii zasilającej: max. 100 m (100 pF/m)
• HCFN: max. 100 m (100 pF/m)
• Linie analogowe: max. 100 m (100 pF/m)
• Magistrala CAN: łączna długość max. 100 m
• Minimalny przekrój przewodów: 0,75 mm² (zgodnie z VDE 0100)
• Wymaganie EMC: przewody CAN są określone przez Siemens jako akcesoria; nie należy stosować innych przewodów CAN.
• Uwaga dot. długości: przy długościach powyżej 50 m nie należy dołączać dodatkowych obciążeń do wejść statusowych; przy większych długościach siłowniki mogą wymagać zasilania z oddzielnego transformatora montowanego blisko siłowników.

Czas bezpieczeństwa (TSA)

• TSA max (dla LMV52.400B2): gaz 10 s, olej 15 s
• Nastawa fabryczna w zestawie parametrów Europe: gaz 3 s, olej 5 s

Warunki środowiskowe (dla komponentów LMV5)

• Temperatura (magazynowanie / transport / praca): -20…+60 °C
• Wilgotność: < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Wymaganie: niedozwolone są kondensacja, oblodzenie i wnikanie wody

Normy i zgodność

• Zastosowane dyrektywy: 2014/35/EC (LVD), 2014/68/EC (PED), (EU) 2016/426 (GAR), 2014/30/EC (EMC – odporność)
• Normy / regulacje: DIN EN 298, DIN EN 1643, DIN EN 12067-2, DIN EN 13611, DIN EN 14597, ISO 23552-1, DIN EN 60730-2-5
• Uwaga dot. EN 60335-2-102: połączenia elektryczne LMV5 oraz PLL5 spełniają wymagania EN 60335-2-102

Ważna uwaga systemowa (VSD)

• Przy aktywacji modułu VSD liczba sterowanych siłowników jest ograniczona do 4.

Podsumowanie

Siemens LMV52.400B2 to zaawansowany sterownik palnika z rodziny LMV5... dla AC 230 V, łączący automat palnikowy, kontrolę paliwo/powietrze (do 6 siłowników), sprawdzanie zaworów gazowych oraz funkcje regulacji obciążenia. Dzięki architekturze systemowej (magistrala CAN, nadzór CFN) oraz wsparciu dla sterowania VSD i korekcji O₂ (w systemie) model ten jest przeznaczony do wymagających aplikacji z palnikami nadmuchowymi w segmencie średnich i dużych mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt LMV52.400B2 posiada oznaczenie CE oraz deklarowaną zgodność z wymaganiami dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE, dyrektywy dotyczącej urządzeń ciśnieniowych 2014/68/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Urządzenie przeznaczone jest do stosowania wyłącznie jako mikroprocesorowy system automatyki palnikowej dla palników wentylatorowych średniej i dużej mocy. Produkt jest przewidziany do integracji przez producentów OEM w ich urządzeniach i instalacjach.
• Montaż, integrację, podłączenie elektryczne, konfigurację parametrów, uruchomienie, diagnostykę i wymianę urządzenia może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi normami i przepisami lokalnymi.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie. Urządzenie jest zasilane napięciem sieciowym 230 V AC i może stwarzać zagrożenie porażeniem prądem elektrycznym.
• Model LMV52.400B2 jest przeznaczony wyłącznie do pracy w sieciach z uziemieniem. Nie stosować urządzenia w sieciach nieuziemionych.
• Podłączenia elektryczne należy wykonywać wyłącznie zgodnie ze schematem producenta. Należy stosować właściwe zabezpieczenia oraz przekroje przewodów zgodne z dokumentacją techniczną urządzenia.
• Wszelkie ustawienia parametrów bezpieczeństwa muszą być zgodne z wymaganiami odpowiednich norm aplikacyjnych oraz z wymaganiami konkretnej instalacji. Parametry odbiegające od standardów aplikacyjnych mogą wymagać dodatkowej akceptacji lub dopuszczenia.
• Urządzenie wykorzystuje funkcje bezpieczeństwa do nadzoru procesu spalania. Nieprawidłowy montaż, błędne okablowanie, niewłaściwa konfiguracja wejść i wyjść lub zastosowanie niezgodnych komponentów mogą spowodować niebezpieczną pracę palnika lub wyłączenie bezpieczeństwa.
• Nie integrować magistrali systemowej z zewnętrznymi systemami CAN. Komunikacja między komponentami systemu odbywa się przez dedykowaną magistralę związaną z bezpieczeństwem.
• Należy stosować wyłącznie przewody magistrali CAN określone przez Siemens. Użycie innych przewodów może spowodować nieprzewidywalne właściwości EMC i nieprawidłowe działanie urządzenia.
• W przypadku większych długości przewodów należy przestrzegać ograniczeń podanych przez producenta. Przekroczenie dopuszczalnych długości przewodów lub niewłaściwe prowadzenie kabli może obniżyć niezawodność działania i bezpieczeństwo systemu.
• Jeżeli długość przewodów przekracza 50 m, nie wolno podłączać dodatkowych obciążeń do wejść statusowych. Przy większych długościach przewodów siłowniki mogą wymagać osobnego transformatora zainstalowanego w ich pobliżu.
• Podczas stosowania układów nadzoru płomienia należy używać wyłącznie dopuszczonych typów czujników i sposobów podłączenia wskazanych przez producenta dla danego trybu pracy. Nieprawidłowy dobór lub montaż detektora płomienia może uniemożliwić poprawny nadzór płomienia.
• Sonda jonizacyjna musi być zainstalowana w sposób zapewniający ochronę przed porażeniem elektrycznym.
• Dla detektorów płomienia i przewodów sygnałowych należy zachować wymagane przez producenta zasady prowadzenia przewodów, w tym separację od przewodów pod napięciem. Nieprzestrzeganie tych wymagań może prowadzić do zakłóceń, błędnej detekcji płomienia lub wyłączeń bezpieczeństwa.
• Urządzenie i jego komponenty nie mogą pracować w warunkach kondensacji, oblodzenia ani przy wnikaniu wody do obudowy. Należy chronić produkt przed wilgocią i oddziaływaniem środowiska przekraczającym parametry dopuszczalne przez producenta.
• Dopuszczalna temperatura przechowywania, transportu i pracy wynosi od -20°C do +60°C, a maksymalna wilgotność względna 95% bez kondensacji. Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
• Stopień ochrony obudowy zależy od komponentu i sposobu montażu. Należy montować urządzenie wyłącznie w warunkach i obudowie zapewniających wymagany poziom ochrony zgodnie z dokumentacją producenta.
• Projektowana trwałość sterownika palnikowego LMV5 dla modelu LMV52.400B2 wynosi 250 000 cykli startu palnika, co odpowiada około 10 latom typowej eksploatacji. Po osiągnięciu tej wartości urządzenie powinno zostać wymienione przez autoryzowany personel.
• Należy bezwzględnie przestrzegać wszystkich ostrzeżeń, uwag bezpieczeństwa i wskazówek technicznych zawartych w dokumentacji podstawowej Siemens LMV5 (P7550), która ma pełne zastosowanie do modelu LMV52.400B2.
