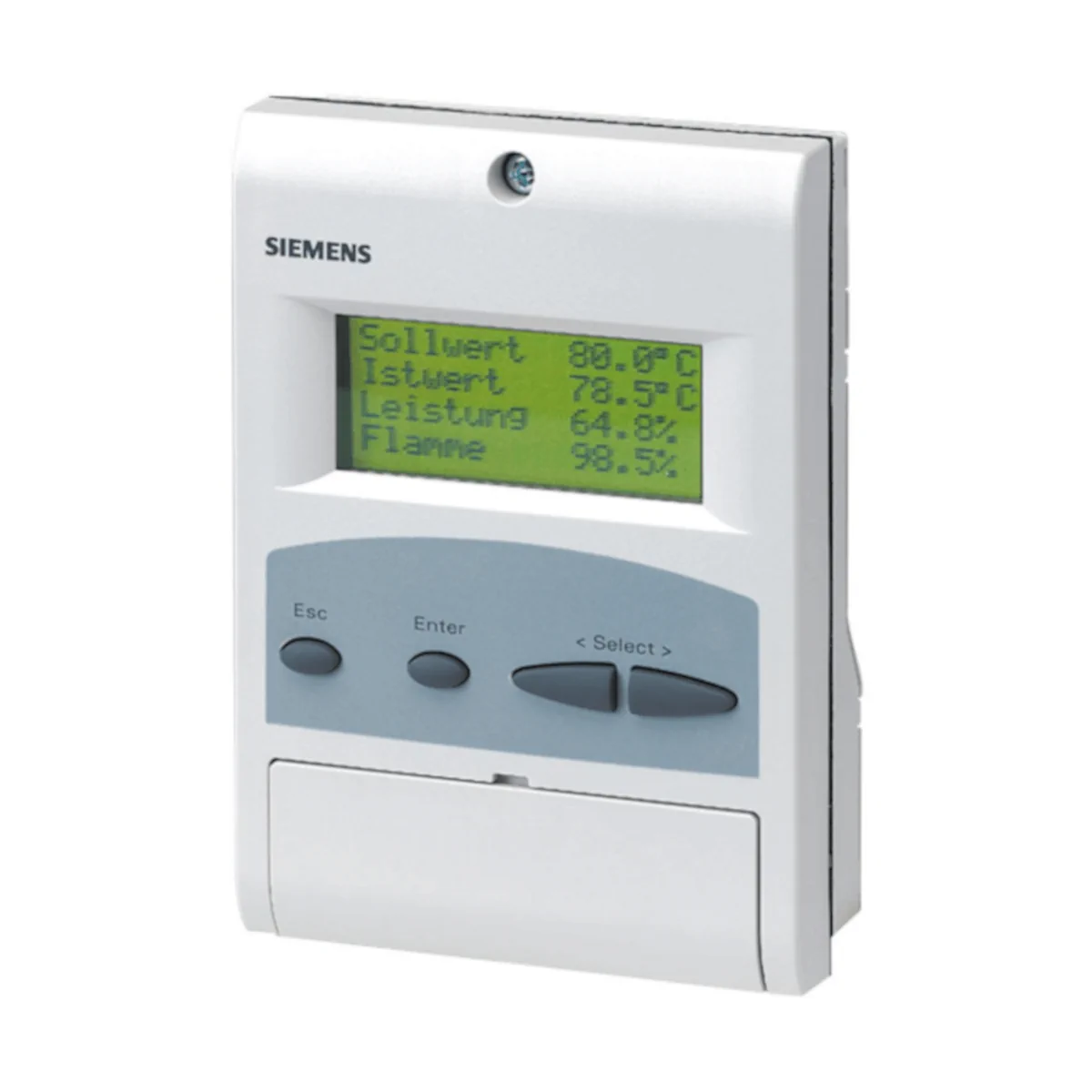

AZL52.09B1 Panel operatorski do systemów zarządzania palnikiem LMV5.., interfejs Modbus, języki: EN, RU, DE, BG, TR, RO

AZL52.09B1 to jednostka obsługowo-diagnostyczna (wyświetlacz i panel operatorski) stosowana jako element systemu zarządzania palnikiem Siemens LMV5.... Służy do obsługi i programowania systemu, ułatwia diagnostykę (podgląd stanów pracy, typów usterek oraz czasu ich wystąpienia) i może pełnić rolę interfejsu dla systemów nadrzędnych (np. BACS) oraz komputera PC z oprogramowaniem ACS450.

Najważniejsze cechy

• Producent: Siemens
• Model: AZL52.09B1
• Rola w systemie: obsługa i programowanie systemu LMV5 oraz ukierunkowana diagnostyka
• Wyświetlanie i diagnostyka: prezentacja stanów pracy, rodzaju błędu oraz czasu wystąpienia błędu
• Ochrona nastaw: poziomy nastaw dla producenta palnika/kotła oraz serwisu (heating engineer) są zabezpieczone hasłem; nastawy podstawowe na obiekcie bez hasła
• Integracja: interfejs dla systemów nadrzędnych (BACS) oraz dla PC z ACS450 (odczyt stanów i nastaw, parametryzacja, rejestracja trendów)
• Kopia parametrów: możliwość zapisania wszystkich parametrów w pamięci zapasowej AZL5 i wczytania ich do nowego LMV5 przy wymianie (bez konieczności ponownego programowania)

Zastosowanie

AZL52.09B1 jest przeznaczony do współpracy z systemem LMV5 – mikroprocesorowym systemem zarządzania palnikiem do palników nadmuchowych średniej i dużej mocy. Panel służy do uruchomienia, parametryzacji oraz diagnostyki pracy układu w aplikacjach przemysłowych.

Funkcje obsługi i diagnostyki

• Obsługa menu i komunikaty tekstowe: urządzenie wyposażone w LCD z opisami tekstowymi i obsługą menu.
• Diagnostyka: podgląd stanów pracy oraz informacji o błędach (typ i czas wystąpienia).
• Parametryzacja: wygodny odczyt i zmiana nastaw systemu LMV5.
• Współpraca z systemami nadrzędnymi: możliwość wykorzystania jako interfejs dla BACS lub PC z ACS450, w tym rejestracja trendów.
• Wymiana LMV5 bez ponownego uruchamiania: parametry mogą zostać zapisane w AZL5 i przeniesione do nowego LMV5.

Dane techniczne

• Napięcie pracy: 24 V~ (-15% / +10%)
• Pobór mocy: < 5 W (typowo)
• Stopień ochrony: tył IP00; przód IP54 (po zabudowie)
• Klasa bezpieczeństwa: I (z częściami wg II i III) zgodnie z DIN EN 60730-1
• Stopień zanieczyszczenia: 2
• Bateria: CR 2430 (np. VARTA CR 2430 (LF-1/2 W), DURACELL DL 2430, SANYO CR 2430 (LF-1/2 W), RENATA CR 2430)

Montaż

• Zakres mocowania: min. 1 mm, maks. 5 mm

Podsumowanie

Siemens AZL52.09B1 to panel operatorski dla systemu LMV5, przeznaczony do programowania, obsługi oraz diagnostyki pracy palnika. Zapewnia czytelną informację o stanach i błędach, zabezpiecza kluczowe poziomy nastaw hasłem, umożliwia współpracę z systemami nadrzędnymi i PC (ACS450), a także ułatwia serwis dzięki funkcji przenoszenia parametrów przy wymianie sterownika LMV5.
