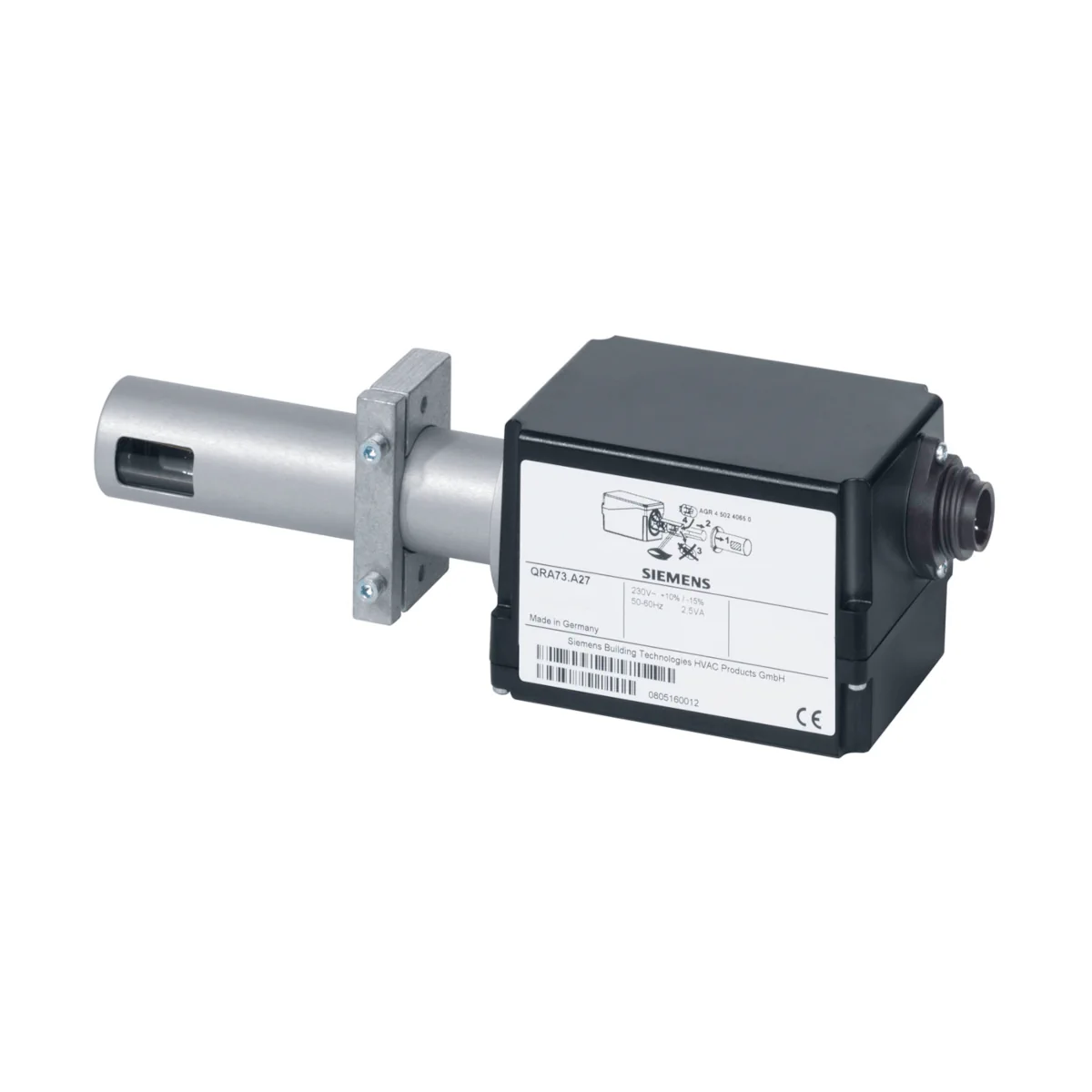

QRA73.A27 Czujnik płomienia UV do LMV5.., długość 125mm

QRA73.A27 to UV detektor płomienia firmy Siemens, przeznaczony do współpracy ze sterownikami palnika Siemens i nadzoru płomieni gazowych oraz płomieni olejowych (żółtych lub niebieskich), a także do kontroli iskry zapłonowej. Wersja A27 jest zasilana z AC 230 V, ma długość rury detektora 125 mm i jest przewidziana do pracy w trybie ciągłym (continuous operation) z odpowiednimi automatami palnikowymi.

Najważniejsze cechy

• Producent: Siemens
• Model (type reference): QRA73.A27
• Numer artykułu: BPZ:QRA73.A27
• Typ urządzenia: UV detektor płomienia (nadzór płomienia)
• Tryb pracy: praca ciągła (continuous operation)
• Zasilanie: AC 230 V
• Czułość: normalna
• Długość rury detektora: 125 mm
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: I
• Montaż: pozycja montażu dowolna
• Masa (QRA7): ok. 700 g

Zastosowanie i kompatybilność

Detektor QRA73.A27 służy do nadzoru płomienia w palnikach, w których wykorzystywane są sterowniki palnika:

• LMV5 – praca ciągła
• LME75 – praca ciągła

Detektor może wykrywać również płomienie powstałe przy spalaniu mieszanek zielonych paliw z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME).

Zasada działania (UV)

Nadzór płomienia realizowany jest na podstawie promieniowania UV emitowanego przez płomień. Zastosowana komórka UV zapala się pod wpływem promieniowania w zakresie 190…270 nm, wywołując prąd w obwodzie detektora. Komórka UV nie reaguje na żarzące się elementy komory spalania, światło dzienne ani oświetlenie kotłowni.

Podłączenie i uruchomienie

• Przewód przyłączeniowy (wymagany): AGM23 (długość 2 m, z wtyczką do QRA7) lub AGM23U (długość 4 m, wersja US, z wtyczką do QRA7).
• Wskazówki instalacyjne: przewód detektora prowadzić możliwie daleko od przewodów innych (szczególnie od przewodów zapłonowych wysokiego napięcia) oraz w rurkach ochronnych (z tworzywa lub uziemionych metalowych).
• Sprawdzenie sygnału (QRA7): kontrola intensywności UV w miejscu montażu odbywa się poprzez pomiar napięcia DC 0…10 V w układzie pomiarowym z woltomierzem o rezystancji wewnętrznej Ri > 10 MΩ.
• Przypisanie zacisków dla LME75 (złącze X10-05): pin 1 – sygnał płomienia QRA7, pin 2 – test detektora QRA7, pin 3 – PE, pin 4 – N, pin 5 – L.

Dane techniczne

• Zasilanie (QRA73.A27): AC 230 V
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h.
• Warunki transportu i składowania: -20…+60°C, wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.
• Uwaga środowiskowa: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody
• Średnia żywotność komórki UV: ok. 10 000 h przy maks. 50°C (wyższa temperatura otoczenia znacząco skraca żywotność)
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: I

Części zamienne

• Zapasowa komórka / tuba UV: AGR 4 502 4065 0

Podsumowanie

Siemens QRA73.A27 to detektor płomienia UV do zastosowań palnikowych, zasilany AC 230 V, przeznaczony do pracy ciągłej ze sterownikami LMV5 oraz LME75. Dzięki detekcji promieniowania w paśmie 190…270 nm zapewnia skuteczny nadzór płomienia gazowego i olejowego oraz możliwość kontroli iskry zapłonowej, a obudowa o klasie IP65 ułatwia zastosowanie w warunkach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz zgodność EAC. Produkt przeznaczony do stosowania wyłącznie w połączeniu ze sterownikiem palnika.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Czujnik płomienia QRA73.A27 jest przeznaczony do monitorowania płomieni gazowych i olejowych oraz do pracy ciągłej, wyłącznie zgodnie z dokumentacją producenta i z kompatybilnymi sterownikami palnika.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach. Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem oraz zabezpieczyć instalację przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowy stan okablowania, aby uniknąć ryzyka porażenia prądem elektrycznym.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie należy prowadzić przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać sygnał płomienia i powodować nieprawidłową pracę.
• Do podłączenia czujnika QRA73.A27 wymagany jest przewód przyłączeniowy AGM23 lub AGM23U, zgodnie z dokumentacją producenta.
• Urządzenie należy chronić przed oszronieniem, oblodzeniem i dostaniem się wody. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Lampy halogenowe, spawarki, lampy specjalne, iskra zapłonowa, a także promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia i utratę funkcji bezpieczeństwa. Należy wykluczyć wpływ takich źródeł promieniowania na czujnik.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych. Uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia.
• Produkt ma klasę ochronności I i stopień ochrony IP65. Montaż należy wykonywać w warunkach zgodnych z dokumentacją producenta.
• Zakres temperatury składowania, transportu i pracy wynosi od -20°C do +60°C, przy wilgotności względnej poniżej 95%. Maksymalna wysokość instalacji: 2000 m n.p.m.
• Średnia żywotność ogniwa UV wynosi około 10 000 godzin przy temperaturze otoczenia do +50°C. Wyższe temperatury otoczenia znacząco skracają trwałość ogniwa.
• Adapter serwisowy i przyrządy pomiarowe należy stosować wyłącznie krótkotrwale i zgodnie z dokumentacją producenta.

Pliki do pobrania:
QRA73.A27 Karta katalogowa
