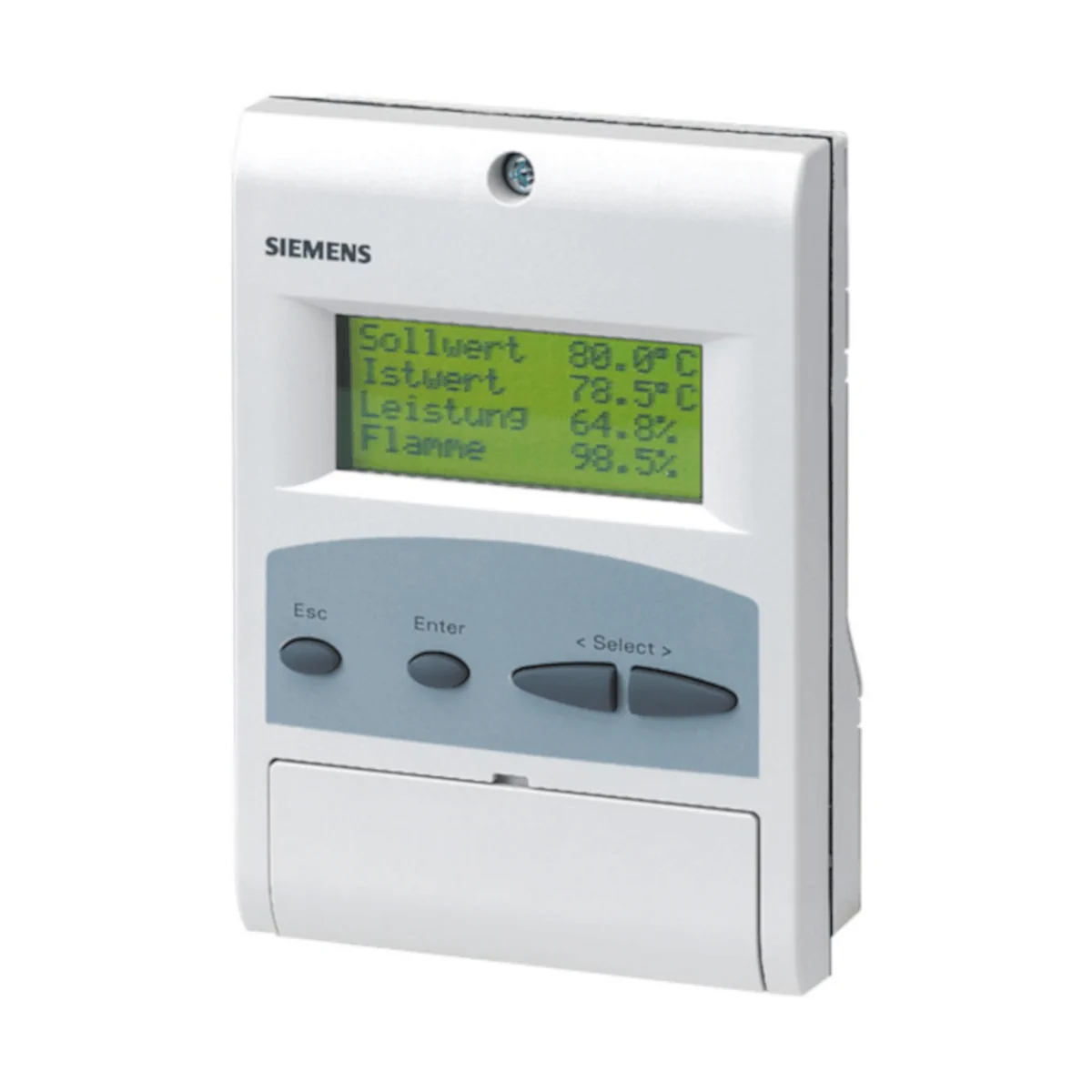

AZL52.00B1 Panel operatorski do systemów zarządzania palnikiem LMV5.., interfejs Modbus, języki: EN, DE, FR, IT, ES, PT

AZL52.00B1 to panel operatorski / wyświetlacz z jednostką obsługową do systemu zarządzania palnikiem Siemens LMV5.... Urządzenie z wyświetlaczem LCD (clear text) i obsługą menu służy do uruchomienia, parametryzacji, obsługi oraz diagnostyki pracy układu. Podczas diagnostyki LCD pokazuje stany pracy, rodzaj usterki oraz czas jej wystąpienia.

Najważniejsze cechy

• Producent: Siemens
• Model: AZL52.00B1
• Typ: jednostka obsługowo-wyświetlająca (panel operatorski) do LMV5...
• Wyświetlacz: LCD z komunikatami tekstowymi (clear text)
• Obsługa: menu prowadzone (menu-driven)
• Diagnostyka: wskazanie stanów pracy, typu błędu oraz czasu wystąpienia błędu
• Poziomy parametrów: dla producenta palnika/kotła oraz serwisu – chronione hasłem
• Ustawienia operatora na obiekcie: podstawowe nastawy bez hasła
• Backup parametrów: możliwość zapisania parametrów LMV5 w pamięci AZL52 i wgrania ich do urządzenia po wymianie (bez konieczności ponownego programowania)

Zastosowanie

AZL52.00B1 jest przeznaczony do obsługi i programowania systemu LMV5.... Może pełnić rolę interfejsu do systemów nadrzędnych (np. BACS) oraz do komputera PC z oprogramowaniem ACS450, zapewniając wygodny odczyt nastaw i stanów pracy, parametryzację oraz rejestrację trendów.

Obsługa i diagnostyka

• Przejrzyste komunikaty tekstowe na LCD ułatwiają uruchomienie i serwis.
• Wyświetlane są stany robocze, typ usterki oraz czas wystąpienia usterki.
• Dostęp do poziomów nastaw dla producenta oraz instalatora/serwisu jest zabezpieczony hasłem.

Kopia parametrów (backup) przy wymianie sterownika

• Parametry urządzenia LMV5 mogą zostać zapisane w pamięci AZL52.
• Po wymianie LMV5 parametry można wczytać z powrotem do nowego urządzenia.
• W praktyce oznacza to, że reprogramowanie nie jest wymagane.

Dane techniczne

• Napięcie pracy: 24 V~ (-15% / +10%)
• Pobór mocy: < 5 W (typowo)
• Stopień ochrony obudowy: IP00 (tył), IP54 (front po zainstalowaniu)
• Klasa bezpieczeństwa: I, z częściami wg II i III do DIN EN 60730-1
• Stopień zanieczyszczenia: 2
• Bateria: CR 2430 (np. VARTA CR 2430 (LF-1/2 W), DURACELL DL 2430, SANYO CR 2430 (LF-1/2 W), RENATA CR 2430)

Warunki środowiskowe (dla komponentów systemu LMV5)

• Temperatura pracy: -20...+60 °C
• Temperatura transportu i składowania: -20...+60 °C
• Wilgotność: < 95% r.h.
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Podsumowanie

Siemens AZL52.00B1 to dedykowany panel operatorski do systemu LMV5..., zapewniający wygodne uruchomienie, parametryzację i diagnostykę z czytelnymi komunikatami na LCD. Zabezpieczone hasłem poziomy dostępu, funkcje serwisowe oraz możliwość wykonania kopii parametrów (backup) czynią go praktycznym narzędziem dla producentów palników i serwisu instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do komponentów systemu LMV5 i posiada oznaczenie CE (zgodność z dyrektywami UE wskazanymi w dokumentacji producenta).
• Zgodność deklarowana jest m.in. w odniesieniu do dyrektyw: niskonapięciowej 2014/35/EC, kompatybilności elektromagnetycznej 2014/30/EC, dyrektywy ciśnieniowej 2014/68/EC oraz rozporządzenia GAR (UE) 2016/426.
• Urządzenie przeznaczone jest do pracy jako element systemu sterowania palnikiem LMV5; stosować wyłącznie zgodnie z dokumentacją producenta i w przewidzianym zastosowaniu.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta. Produkt nie jest przeznaczony do samodzielnego, niezależnego użycia poza systemem LMV5.
• Urządzenie elektryczne klasy ochronności I; wymaga prawidłowego podłączenia zgodnie z wymaganiami producenta.
• Zasilanie robocze urządzenia: 24 V~ (-15 % / +10 %). Nie stosować napięć innych niż dopuszczone w dokumentacji.
• Stopień ochrony obudowy: tył IP00, front IP54 wyłącznie po prawidłowym zainstalowaniu. Przed montażem należy uwzględnić, że niezabudowana tylna część urządzenia nie zapewnia ochrony przed dotykiem.
• Produkt przeznaczony do użytkowania w środowisku o stopniu zanieczyszczenia 2, w zakresie warunków środowiskowych określonych przez producenta.
• Dopuszczalne warunki przechowywania, transportu i pracy: temperatura od -20 °C do +60 °C, wilgotność względna poniżej 95 %.
• Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne.
• W urządzeniu stosowana jest bateria litowa typu CR2430. Należy stosować wyłącznie typy wskazane w dokumentacji producenta.
• Poziomy parametrów dla producenta palnika / kotła oraz serwisu są chronione hasłem; dostęp do ustawień powinien mieć wyłącznie uprawniony personel.

Pliki do pobrania:
AZL52.00B1 Karta katalogowa
