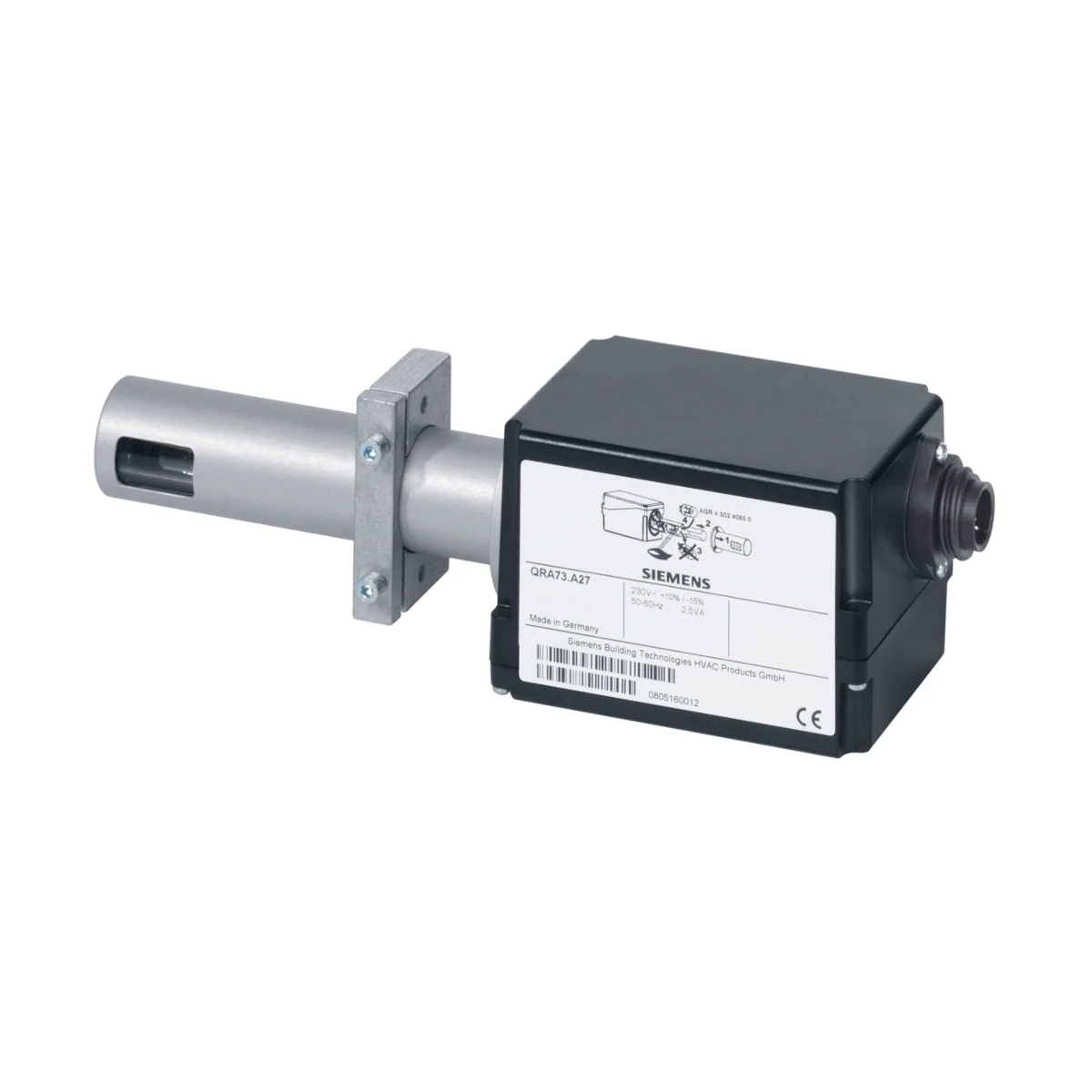

QRA75.A27 Czujnik płomienia UV do LMV5.., długość 69mm

QRA75.A27 to detektor płomienia UV firmy Siemens, przeznaczony do współpracy z automatyką palnikową Siemens w układach nadzoru płomieni gazowych oraz żółto- i niebieskopłomieniowych płomieni olejowych, a także do kontroli iskry zapłonowej. Wariant A27 jest zasilany z sieci AC 230 V, ma długość rury detektora 69 mm i jest przewidziany do pracy w trybie ciągłym z odpowiednimi sterownikami palnika.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA75.A27
• Typ: detektor płomienia UV
• Zastosowanie: nadzór płomienia gazowego, płomienia olejowego (żółto- lub niebieskopłomieniowego) oraz kontrola iskry zapłonowej
• Tryb pracy (dla dedykowanych sterowników): ciągły
• Napięcie zasilania: AC 230 V
• Czułość: normalna
• Długość rury detektora: 69 mm
• Zakres detekcji UV (komórka UV): 190…270 nm
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: I
• Pozycja montażu: dowolna
• Dostarczany komplet: z obejmą (clamp)
• Wymagany przewód przyłączeniowy: AGM23 lub AGM23U

Zastosowanie i kompatybilność

Detektor QRA75.A27 jest przeznaczony do współpracy z automatyką palnikową Siemens w trybie ciągłym z następującymi sterownikami palnika:

• LMV5
• LME75

Detektor może również wykrywać płomienie powstające podczas spalania mieszanek „green fuels” z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa OME – oxymethylene ethers 3, 4 i 5).

Zasada działania (detekcja UV)

• Sygnał płomienia powstaje na podstawie promieniowania UV emitowanego przez płomień gazowy lub olejowy.
• Element detekcyjny stanowi komórka UV z elektrodami, która zapala się pod wpływem promieniowania w zakresie 190…270 nm, wywołując prąd w obwodzie detektora.
• Komórka UV nie reaguje na żarzące się elementy komory spalania, światło dzienne ani oświetlenie kotłowni.

Podłączenie i okablowanie

• Przewód przyłączeniowy (wymagany): AGM23 (długość 2 m) lub AGM23U (długość 4 m, wykonanie USA).
• Przewody detektora należy prowadzić oddzielnie od innych kabli, w szczególności od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Dla praktycznie bezstratnej transmisji sygnału nie należy prowadzić przewodu detektora wspólnie z innymi przewodami (pojemność linii zmniejsza poziom sygnału płomienia).
• Przewody połączeniowe powinny być prowadzone w rurkach ochronnych (z tworzywa lub uziemionego metalu).
• Dopuszczalne długości przewodów należy dobierać zgodnie z danymi technicznymi właściwego sterownika palnika.

Dane techniczne

• Model: QRA75.A27
• Czułość: normalna
• Długość rury detektora: 69 mm
• Napięcie zasilania: AC 230 V
• Tryb pracy (z dedykowanymi sterownikami): ciągły
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: I
• Pozycja montażu: dowolna
• Masa (detektor QRA7): ok. 700 g
• Średnia żywotność komórki UV: ok. 10 000 h przy maks. 50°C (wyższe temperatury otoczenia istotnie skracają żywotność)
• Warunki otoczenia (praca / transport / magazynowanie): -20…+60°C; wilgotność <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Ważne ograniczenie środowiskowe: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Części zamienne i akcesoria

• Zapasowa komórka UV (Spare UV tube): AGR 4 502 4065 0
• Przewód przyłączeniowy: AGM23 (2 m) / AGM23U (4 m, US design)
• Obejma do montażu bezpośredniego (clamp): BPZ:419910340
• Adapter montażowy: AGG16.C (do montażu detektora QRA7)

Podsumowanie

Siemens QRA75.A27 to przemysłowy detektor płomienia UV do układów palnikowych, zasilany AC 230 V, przeznaczony do ciągłej kontroli płomienia w połączeniu z LMV5 oraz LME75. Detekcja w paśmie 190…270 nm, stopień ochrony IP65, dostawa z obejmą oraz przewidywana żywotność komórki UV do ok. 10 000 h (przy maks. 50°C) czynią go solidnym wyborem do aplikacji OEM wymagających pewnego nadzoru płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz zgodność EAC (zgodność euroazjatycka).
• Produkt przeznaczony do stosowania wyłącznie w połączeniu ze sterownikiem palnika.
• Czujnik płomienia UV do monitorowania płomieni gazowych i olejowych oraz do pracy ciągłej z kompatybilnymi sterownikami palników wskazanymi przez producenta.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania.
• Nie używać urządzenia po upadku lub uderzeniu, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa i ryzyko porażenia prądem elektrycznym.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać wielkość sygnału płomienia.
• Do podłączenia modelu QRA75.A27 wymagany jest kabel przyłączeniowy AGM23 lub AGM23U, zgodnie z dokumentacją producenta.
• Urządzenie należy chronić przed oszronieniem, oblodzeniem oraz dostaniem się wody. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Jeżeli temperatura przy czujniku przekracza 80°C, należy stosować szkiełko termoizolacyjne AGG02 przewidziane przez producenta. Wyższa temperatura otoczenia znacząco skraca żywotność ogniwa UV.
• Stopień ochrony urządzenia: IP65. Klasa ochronności: I.
• Warunki pracy: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Adapter serwisowy i urządzenia pomiarowe producenta należy stosować wyłącznie krótkotrwale i zgodnie z dokumentacją.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
