AZL52.02B1 Panel operatorski do systemów zarządzania palnikiem LMV5.., interfejs Modbus, języki: EN, NL, DK, SE, NO, FI

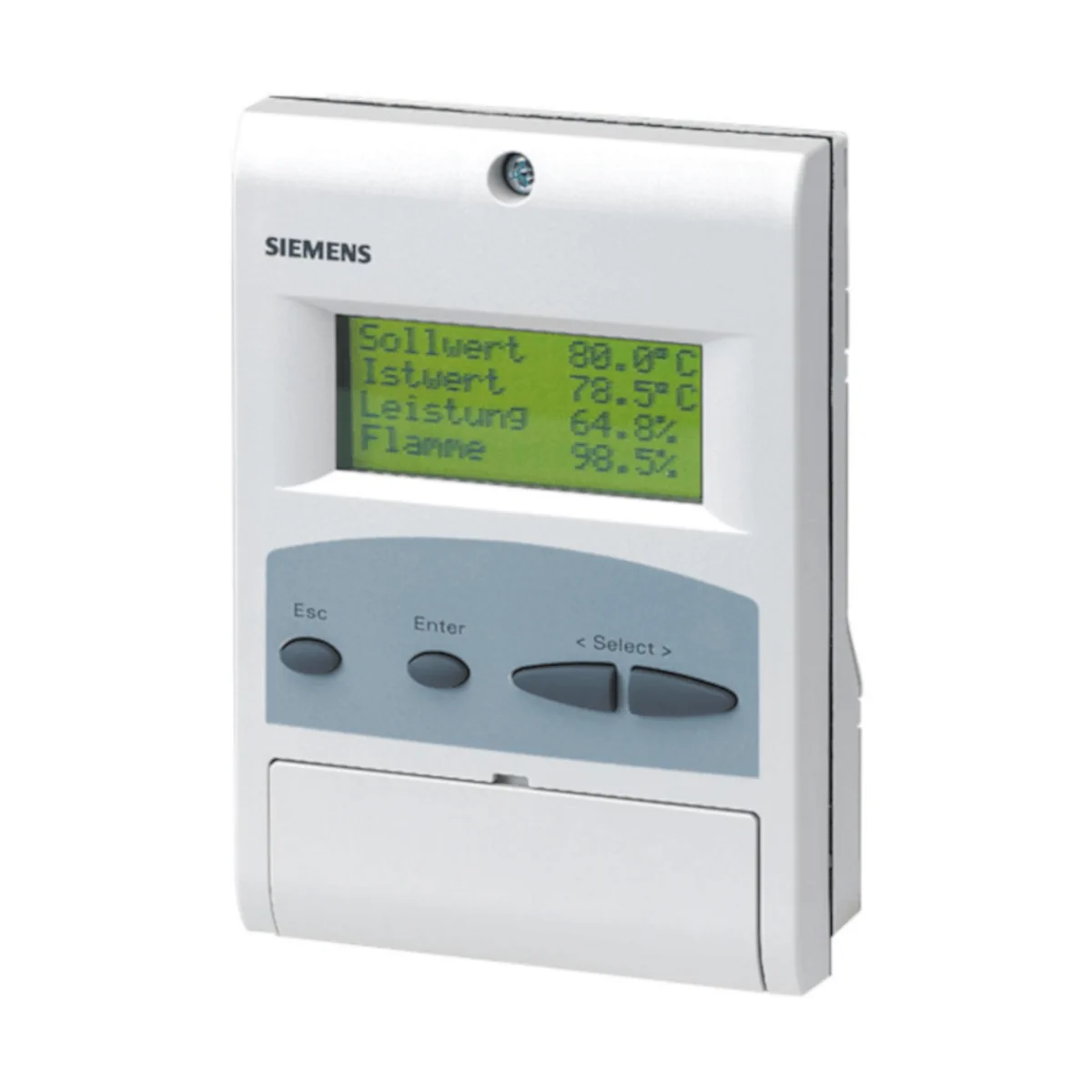

AZL52.02B1 to wyświetlacz i jednostka obsługowa (HMI) firmy Siemens, przeznaczona do obsługi, uruchamiania, parametryzacji oraz diagnostyki systemu zarządzania palnikiem LMV5.... Urządzenie oferuje wyświetlacz LCD z tekstem jawnym oraz obsługę menu, co ułatwia prowadzenie diagnostyki i kontrolę stanów pracy. AZL52 może również pełnić rolę interfejsu dla systemów nadrzędnych (np. BACS) oraz komputera PC z oprogramowaniem ACS450.

Najważniejsze cechy

• Producent: Siemens
• Model: AZL52.02B1
• Typ: wyświetlacz i jednostka obsługowa (HMI) dla systemu LMV5...
• Funkcje: obsługa, programowanie, parametryzacja i diagnostyka
• Diagnostyka na ekranie: prezentacja stanów pracy, typu błędu oraz czasu wystąpienia błędu
• Poziomy dostępu: poziomy nastaw dla producenta palnika/kotła oraz serwisu chronione hasłem; podstawowe nastawy operatora bez hasła
• Kopia zapasowa parametrów: możliwość zapisania parametrów w pamięci AZL i ponownego wgrania do LMV5 przy wymianie sterownika (bez konieczności ponownego programowania)
• Interfejs do systemów nadrzędnych i PC: współpraca z BACS oraz PC poprzez ACS450 (odczyt stanów, parametryzacja, rejestracja trendów)

Zastosowanie

AZL52.02B1 służy do lokalnej obsługi systemu LMV5... – zarówno podczas uruchomienia i nastaw, jak i w trakcie eksploatacji. Dzięki wyświetlaniu informacji diagnostycznych w postaci czytelnych komunikatów ułatwia identyfikację stanów pracy oraz analizę usterek.

Obsługa i diagnostyka

• Menu-driven operation: prowadzenie użytkownika przez ustawienia i diagnostykę za pomocą menu.
• Diagnostyka zdarzeń: wskazanie stanu pracy, rodzaju błędu oraz momentu jego wystąpienia.
• Ochrona przed nieautoryzowanym dostępem: krytyczne poziomy nastaw zabezpieczone hasłem.
• Wsparcie serwisowe: szybki odczyt nastaw i stanów oraz możliwość przeniesienia parametrów przy wymianie sterownika LMV5.

Dane techniczne

• Napięcie zasilania (AZL5 / AZL52): 24 V~ -15% / +10%
• Pobór mocy: < 5 W (typowo)
• Stopień ochrony obudowy: tył IP00; przód IP54 (po zainstalowaniu)
• Klasa bezpieczeństwa: I, z częściami wg II i III do DIN EN 60730-1
• Stopień zanieczyszczenia: 2
• Bateria (typ CR 2430): VARTA CR 2430 (LF-1/2 W), DURACELL DL 2430, SANYO ELECTRIC CR 2430 (LF-1/2 W), RENATA CR 2430

Podsumowanie

Siemens AZL52.02B1 to praktyczna jednostka obsługowa z LCD i menu, która usprawnia uruchomienie, parametryzację i diagnostykę systemu LMV5.... Funkcje diagnostyczne, kontrola dostępu hasłami oraz możliwość zapisania i odtworzenia parametrów czynią ją wygodnym narzędziem serwisowym i operatorskim w aplikacjach z automatyką palnikową opartą o LMV5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do komponentów systemu LMV5 i jest przeznaczony do stosowania w układach zarządzania palnikiem jako element obsługowy / interfejs systemowy.
• Posiada oznaczenie CE oraz deklarowaną zgodność z wymaganiami odpowiednich dyrektyw i norm wskazanych w dokumentacji systemu LMV5.
• Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz w ramach kompatybilnego systemu LMV5.
• Urządzenie pracuje przy napięciu 24 V~ (-15% / +10%). Należy stosować wyłącznie właściwe zasilanie oraz prawidłowe połączenia przewidziane przez producenta.
• Stopień ochrony obudowy wynosi IP00 od strony tylnej oraz IP54 od strony frontowej po prawidłowym zamontowaniu. Produkt należy instalować w sposób zapewniający wymaganą ochronę przed dotykiem i wpływem środowiska.
• Produkt ma klasę bezpieczeństwa I, z częściami zgodnymi z klasą II i III według DIN EN 60730-1. Należy zapewnić prawidłowe wykonanie instalacji zgodnie z wymaganiami dla urządzeń tej klasy.
• Urządzenie jest przeznaczone do pracy w środowisku o stopniu zanieczyszczenia 2. Nie należy stosować go poza warunkami środowiskowymi określonymi w dokumentacji.
• Dopuszczalna temperatura składowania, transportu i pracy wynosi od -20°C do +60°C, a wilgotność względna poniżej 95%. Kondensacja, oblodzenie oraz wnikanie wody są niedopuszczalne.
• Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
• Urządzenie zawiera baterię litową typu CR2430. Do wymiany należy stosować wyłącznie typy baterii wskazane w dokumentacji producenta.
• Poziomy parametryzacji dla producenta palnika / kotła oraz serwisu są zabezpieczone hasłem, aby zapobiec nieautoryzowanemu dostępowi. Zmiany parametrów powinny być wykonywane wyłącznie przez uprawniony personel.
