ARG62.201 Zestaw montażowy do montażu elewacyjnego regulatora RLU..

ARG62.201 to zestaw do montażu elewacyjnego regulatorów uniwersalnych serii RLU2.. firmy Siemens. Umożliwia zamocowanie regulatora w elewacji (płycie czołowej) instalacji z wykorzystaniem dedykowanych maskownic oraz elementów dystansowych, zgodnie z zaleceniami producenta.

Najważniejsze cechy

• Producent: Siemens
• Model: ARG62.201
• Typ: zestaw do montażu elewacyjnego regulatora
• Przeznaczenie: montaż elewacyjny regulatorów uniwersalnych serii RLU2..
• Kompatybilność regulatorów: RLU202, RLU220, RLU222, RLU232, RLU236
• Zawartość zestawu: 1 mała maskownica, 1 duża maskownica, 2 sześciokątne elementy dystansowe, 4 wkręty, instrukcja montażu
• Przystosowanie regulatorów: regulatory RLU2.. mogą być montowane m.in. elewacyjnie z wykorzystaniem zestawu ARG62.201

Zastosowanie

Zestaw montażowy ARG62.201 jest przeznaczony do elewacyjnego montażu regulatorów uniwersalnych Siemens:

• RLU202
• RLU220
• RLU222
• RLU232
• RLU236

Zgodnie z dokumentacją, regulatory te mogą być instalowane m.in. w postaci montażu elewacyjnego z wykorzystaniem zestawu montażowego ARG62.201, co pozwala na ich wygodne osadzenie w elewacji szafy lub innej zabudowy.

Budowa i zawartość zestawu

• Mała maskownica – przeznaczona do regulatorów RLU202, RLU220, RLU222
• Duża maskownica – przeznaczona do regulatorów RLU232, RLU236
• 2 sześciokątne elementy dystansowe – do mechanicznego ustabilizowania położenia regulatora względem maskownicy
• 4 wkręty – do zamocowania zestawu zgodnie z rysunkami montażowymi producenta
• Instrukcja montażu – opisująca sposób instalacji zestawu z regulatorem

Montaż i wymiary

Regulatory serii RLU2.. są przystosowane m.in. do montażu elewacyjnego z wykorzystaniem zestawu ARG62.201. Producent podaje szczegółowe wymiary maskownic oraz wycięć montażowych.

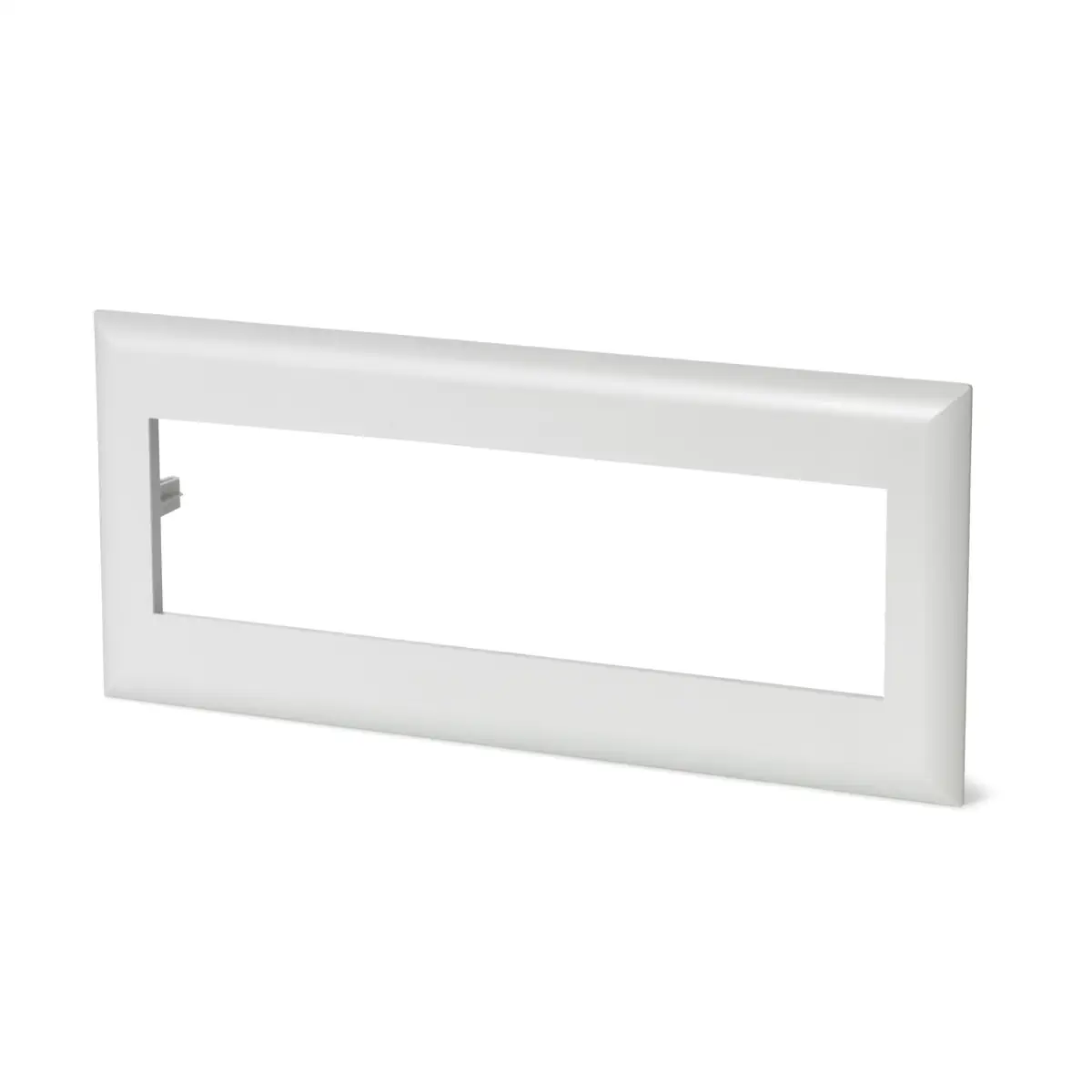

Maskownice

• Maskownica do RLU202, RLU220, RLU222:
  • szerokość frontu: 143 mm
  • wysokość frontu: 87 mm
• Maskownica do RLU232, RLU236:
  • szerokość frontu: 199 mm
  • wysokość frontu: 87 mm

Wymiary wycięcia przy okablowaniu przed montażem regulatora

Według rysunku producenta (L1, L2):

• RLU202, RLU220, RLU222:
  • L1: 97 mm
  • L2: 133 mm
• RLU232, RLU236:
  • L1: 153 mm
  • L2: 189 mm

Wymiary wycięcia przy okablowaniu po montażu regulatora

Według rysunku producenta (L1, L2, L3):

• RLU202, RLU220, RLU222:
  • L1: 97 mm
  • L2: 133 mm
  • L3: 107 mm
• RLU232, RLU236:
  • L1: 153 mm
  • L2: 189 mm
  • L3: 163 mm

Wszystkie wymiary podane są w milimetrach i odpowiadają rysunkom montażowym producenta.

Podsumowanie

Siemens ARG62.201 to kompletny zestaw do montażu elewacyjnego regulatorów uniwersalnych serii RLU2... Zawiera dedykowane maskownice dla wszystkich typów regulatorów RLU2.., elementy dystansowe, wkręty oraz instrukcję montażu, a także zdefiniowane przez producenta wymiary wycięć, co ułatwia prawidłową i zgodną z dokumentacją instalację w elewacji szafy lub panelu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ARG62.201 jest zestawem do montażu elewacyjnego regulatora i należy go stosować wyłącznie zgodnie z instrukcją montażu producenta.
• Zestaw przeznaczony jest do współpracy wyłącznie z kompatybilnymi regulatorami wskazanymi w dokumentacji producenta.
• Montaż należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed rozpoczęciem montażu regulatora i zestawu montażowego należy odłączyć zasilanie systemu.
• Podczas montażu należy zachować wymagane wymiary wycięcia montażowego i stosować elementy zestawu zgodnie z instrukcją producenta.
• Sprężynę montażową należy naciskać wyłącznie do wyczuwalnego oporu mechanicznego. Nadmierne dociśnięcie może spowodować uszkodzenie elementów montażowych lub urządzenia.
• Przewody należy przygotować zgodnie z instrukcją producenta; długość odizolowania przewodu powinna wynosić 7–8 mm.
• Produkt należy używać wyłącznie zgodnie z przeznaczeniem. Nieprawidłowy montaż może spowodować uszkodzenie regulatora lub nieprawidłowe osadzenie urządzenia w panelu.
