RLU222 Regulator uniwersalny 2-kanałowy: 1DI, 4UI, 2AO, 2DO(1-3P), Synco™ 200

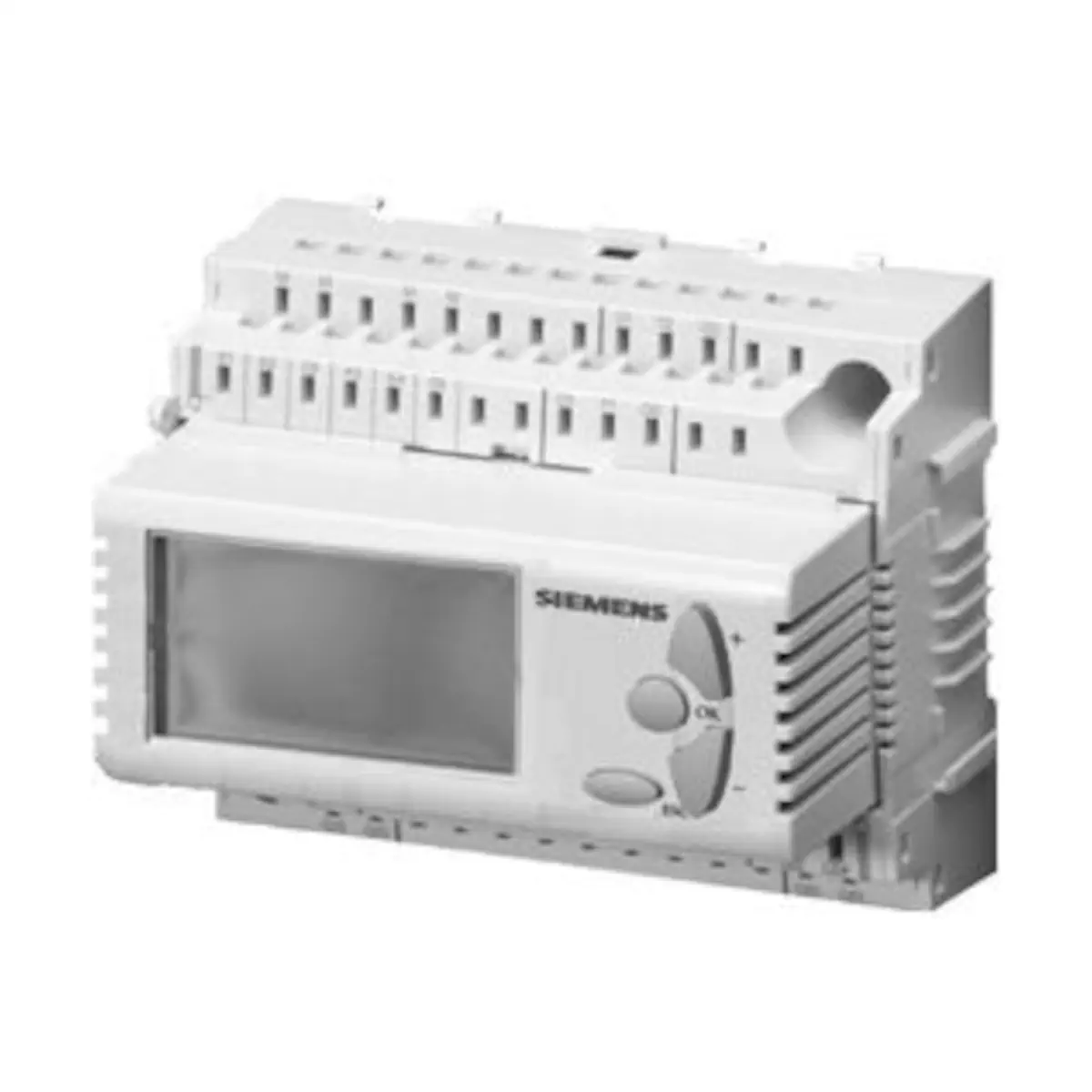

Siemens RLU222 to programowalny regulator uniwersalny Synco™ 200 z dwiema niezależnymi pętlami regulacji, zasilany bezpiecznym napięciem 24 V AC (SELV). Wyposażony w 4 wejścia uniwersalne, 1 wejście dwustanowe, 2 wyjścia analogowe 0…10 V DC oraz 2 wyjścia przekaźnikowe, umożliwia realizację szerokiej gamy aplikacji HVAC: od prostych nagrzewnic, chłodnic i obiegów grzewczych po złożone centrale nawiewno‑wywiewne z odzyskiem ciepła, regulacją wilgotności, ciśnienia i jakości powietrza.

Najważniejsze cechy

• Producent: Siemens
• Seria: Synco™ 200
• Model: RLU222
• Typ urządzenia: regulator uniwersalny (sekwencyjny) do instalacji wentylacji, klimatyzacji i chłodzenia wodnego
• Liczba pętli regulacji: 2 niezależne pętle
• Algorytmy regulacji: P, PI, PID lub regulator różnicowy
• Tryby pracy: Komfort, Ekonomiczny, Ochrona – wybór z wejść stanu i sygnalizacja na wyświetlaczu
• Zasilanie: 24 V AC ±20%, 50/60 Hz, SELV/PELV
• Pobór mocy: ok. 5 VA
• Wejścia: 4 uniwersalne wejścia sygnałowe (analogowe lub dwustanowe) + 1 dedykowane wejście dwustanowe (styki beznapięciowe)
• Obsługiwane sygnały wejściowe: czujniki LG‑Ni 1000, T1, Pt 1000, 2×LG‑Ni 1000 (uśrednianie), 0…10 V DC, rezystancyjne 0…1000 Ω / 1000…1175 Ω oraz wejścia stykowe
• Wyjścia analogowe: 2 × 0…10 V DC (±1 mA), konfigurowalne, z możliwością pracy jako wyjścia regulacyjne lub stanu
• Wyjścia przekaźnikowe: 2 beznapięciowe wyjścia przełączające 24…230 V AC, do 4 A (obciążenie rezystancyjne)
• Zasilanie urządzeń zewnętrznych: wyjście 24 V AC (G1) do czujników aktywnych, zadajników i urządzeń monitorujących, prąd do 4 A
• Gotowe aplikacje: do 45 zaprogramowanych aplikacji standardowych + 2 puste aplikacje (dla typu podstawowego A i U) do swobodnej konfiguracji
• Obsługa i konfiguracja: wbudowany wyświetlacz, przyciski OK / + / – / ESC, obsługa menu; interfejs serwisowy RJ45 do komunikacji poprzez moduł OCI700.1 (konfiguracja lokalna, online/offline)
• Zakres zastosowań: regulacja temperatury, wilgotności względnej/bezwzględnej, ciśnienia / różnicy ciśnienia, przepływu powietrza, jakości powietrza w pomieszczeniu oraz entalpii
• Stopień ochrony obudowy: IP20 (po zamontowaniu)
• Klasa bezpieczeństwa: urządzenie do stosowania z urządzeniami II klasy ochronności (wg EN 60730)
• Materiał obudowy: poliwęglan, kolor RAL 7035 (jasnoszary)
• Masa: ok. 0,334 kg (bez opakowania)

Zastosowanie

Regulator RLU222 przeznaczony jest do pracy w prostych i złożonych instalacjach HVAC, gdzie wymagane jest precyzyjne sterowanie jedną lub dwiema zmiennymi procesowymi. Typowe zastosowania obejmują:

• Regulację temperatury powietrza nawiewanego lub wywiewanego w centralach wentylacyjnych z:
  • nagrzewnicami wodnymi lub elektrycznymi,
  • chłodnicami wodnymi lub chłodnicami bezpośredniego odparowania (DX),
  • ochroną przed zamarzaniem (termostat przeciwzamrożeniowy, funkcje antyzamarzaniowe),
  • odzyskiem ciepła (układy otwarte i zamknięte),
  • przepustnicami powietrza świeżego/recyrkulacyjnego.
• Regulację wilgotności (względnej lub bezwzględnej) powietrza z:
  • nawilżaczami zraszającymi (1‑ lub 2‑stopniowymi),
  • chłodnicami DX lub wodnymi wykorzystywanymi do osuszania.
• Sterowanie układami chłodzenia i osuszania sufitowego (chłodzenie sufitowe) z nadzorem punktu rosy.
• Regulację różnicy ciśnienia wody (np. na pompach z regulowaną prędkością) oraz różnicy ciśnienia powietrza (na wentylatorach z regulowaną prędkością).
• Regulację jakości powietrza w pomieszczeniach (CO₂/VOC) z przepustnicami powietrza mieszanego i wentylatorami wielobiegowymi.
• Sterowanie obiegami grzewczymi mieszającymi oraz regulację temperatury kotła (ograniczenie minimalnej temperatury powrotu).
• Regulację różnicy temperatury, np. w instalacjach z kolektorami słonecznymi (ładowanie zasobników, ograniczenie temperatury kotła).
• Pracę jako konwerter sygnału:
  • sterowanie siłownikiem 3-stawnym na podstawie sygnału 0…10 V,
  • 2‑stopniowy nieliniowy przełącznik krokowy (sterowanie urządzeniem wielostopniowym),
  • regulator uniwersalny temperatury z wyjściem ciągłym lub przekaźnikowym.

Funkcje i działanie

Tryby pracy i wartości zadane

• Wybór trybów Komfort, Ekonomiczny i Ochrona za pomocą wejść stanu (np. zewnętrzny programator czasowy, przełączniki).
• Wyświetlanie aktualnego trybu pracy na ekranie regulatora.
• Dla każdej pętli sekwencyjnej:
  • oddzielnie ustawiane wartości zadane ogrzewania i chłodzenia (lub minimalna i maksymalna wartość zadana) dla trybów Komfort i Ekonomiczny,
  • wstępne zadawanie temperatury w pomieszczeniu z zadajnika pomieszczeniowego lub pasywnego nastawnika wartości zadanej,
  • możliwość zdefiniowania wartości zadanej ze zdalnego nastawnika (aktywnego lub pasywnego),
  • kompensacja wartości zadanej temperatury pomieszczenia zależnie od temperatury zewnętrznej (kompensacja letnia i/lub zimowa),
  • przesunięcie wartości zadanej zależne od sygnału z wybranego czujnika (definiowane punkty początku i końca).

Regulacja sekwencyjna

• Dla każdej pętli: regulator sekwencyjny z maks. 2 sekwencjami ogrzewania (odwrotne działanie) i 2 sekwencjami chłodzenia (działanie bezpośrednie).
• Możliwość pracy w trybie P, PI, PID lub jako regulator różnicowy.
• Regulator może być skonfigurowany jako kaskadowy regulator temperatury pomieszczenia / powietrza nawiewanego z ograniczaniem temperatury powietrza nawiewanego.
• Do każdej sekwencji można przypisać:
  • wyjście sterujące (ciągłe 0…10 V, przełącznik krokowy, sterowanie przepustnicami powietrza / urządzeniem odzysku ciepła),
  • wyjście pompowe (załączanie pomp zgodnie z obciążeniem regulatora, z funkcją okresowego uruchamiania).
• Dwie sekwencje mogą pracować na wspólne wyjście ciągłe, np. w aplikacjach z priorytetem chłodzenie / osuszanie.

Ograniczenia i funkcje nadzoru

• Ograniczenie ogólne (minimum/maksimum) z algorytmem PI dla każdej pętli sekwencyjnej lub jako ograniczenie bezwzględne (np. temperatury lub wilgotności powietrza nawiewanego); ograniczenie działa na wszystkie sekwencje.
• Możliwość ustawienia ograniczenia minimalnego na dolną wartość zadaną przy włączonym chłodzeniu (np. przy chłodzeniu z chłodnicą DX).
• Ograniczenia sekwencji z algorytmem PI dla każdej sekwencji (minimalne lub maksymalne), np.:
  • ochrona przed oblodzeniem wymiennika odzysku ciepła,
  • ograniczenie maksymalnej temperatury powrotu nagrzewnicy.
• Możliwość blokowania poszczególnych sekwencji.
• Dwustopniowa ochrona przed zamarzaniem (regulacyjna / dwustanowa) lub współpraca z termostatem przeciwzamrożeniowym:
  • sekwencje ogrzewania wysterowują wyjście na 100%,
  • przekaźnik alarmowy wyłącza wentylatory.
• Wejście dwustanowe „granica ogrzewania” do zmiany strategii regulacji (np. zmiana z regulacji kaskadowej na regulację powietrza nawiewanego) – konfigurowalne.

Sterowanie urządzeniami wykonawczymi

• Sterowanie ciągłymi siłownikami (0…10 V DC) – zawory, przepustnice, falowniki pomp i wentylatorów.
• Sterowanie siłownikiem 3-stawnym na podstawie sygnału 0…10 V (regulator może pracować jako konwerter analogowy → 3‑stawny).
• Praca jako 2‑stopniowy nieliniowy przełącznik krokowy – sterowanie urządzeniami wielostopniowymi (np. elektryczną nagrzewnicą, chłodnicą DX).
• Sterowanie mieszającymi przepustnicami powietrza oraz urządzeniami odzysku ciepła z funkcją optymalizacji Maximum Economy Changeover i dodatkową funkcją rozruchową przy niskiej temperaturze zewnętrznej.
• Sterowanie pompami z:
  • możliwością ich stałego załączenia przy niskich temperaturach zewnętrznych,
  • załączaniem w zależności od obciążenia pętli regulacyjnej,
  • okresowym uruchamianiem (funkcja przeciwzastoinowa).
• Możliwość przekazywania biernego sygnału pomiarowego jako sygnału aktywnego 0…10 V do innych regulatorów.

Zaprogramowane aplikacje

Regulator RLU222 ma w pamięci bogatą bibliotekę aplikacji standardowych (typ podstawowy A – aplikacje wentylacyjne, typ podstawowy U – aplikacje uniwersalne), m.in.:

• regulacja temperatury powietrza nawiewanego/wywiewanego z nagrzewnicami wodnymi lub elektrycznymi, chłodnicami wodnymi i DX, z ochroną przeciwzamrożeniową i sterowaniem wentylatorami,
• układy central z odzyskiem ciepła (otwartym i zamkniętym) oraz przepustnicami powietrza mieszanego,
• regulacja wilgotności (względnej i bezwzględnej) powietrza z nawilżaczami zraszającymi i chłodnicami DX, z możliwością korekcji wartości zadanej zależnie od temperatury,
• regulacja różnicy ciśnienia wody i powietrza w instalacjach z pompami i wentylatorami o regulowanej prędkości obrotowej,
• regulacja jakości powietrza w pomieszczeniu (CO₂/VOC) z przepustnicami mieszającymi i wentylatorami 2‑biegowymi,
• sterowanie chłodzeniem sufitowym z kompensacją wartości zadanej zależnie od wilgotności i alarmem odchyłki,
• regulacja temperatury obiegu mieszającego i regulacja temperatury kotła (ograniczenie minimalnej temperatury powrotu),
• regulacja różnicy temperatury dla instalacji solarnych (z ograniczeniem temperatury kotła i minimalnej temperatury ładowania zasobnika),
• regulatory uniwersalne temperatury:
  • z wyjściem przekaźnikowym (sterowanie pompą załącz/wyłącz),
  • z wyjściem ciągłym 0…10 V (sterowanie zaworem regulacyjnym).

Dodatkowo dostępne są 2 puste aplikacje, które można dowolnie skonfigurować, dostosowując regulator do niestandardowych układów.

Podłączenie elektryczne i okablowanie

• Zasilanie regulatora: zaciski G, G0 – 24 V AC ±20% (SELV/PELV); należy stosować transformatory separacyjne z podwójną izolacją wg EN 60742 / EN 61558‑2‑6, przystosowane do pracy przy 100% obciążeniu.
• Zasilanie urządzeń zewnętrznych: zacisk G1 – 24 V AC, maks. 4 A, do zasilania czujników aktywnych, zadajników, urządzeń monitorujących i siłowników o małym poborze mocy.
• Wejścia uniwersalne X1…X4:
  • podłączenie czujników LG‑Ni 1000, 2×LG‑Ni 1000 (uśrednianie), T1, Pt 1000,
  • wejścia 0…10 V DC,
  • wejścia rezystancyjne 0…1000 Ω / 1000…1175 Ω,
  • wejścia stykowe (sygnały dwustanowe, styki beznapięciowe).
• Wejście dwustanowe D1: do sygnałów stanu (np. tryb pracy, blokada, sygnał przeciwzamrożeniowy), realizowanych przez styki beznapięciowe.
• Wejścia stykowe – parametry elektryczne:
  • napięcie ok. 15 V DC, prąd ok. 5 mA,
  • rezystancja styków zamkniętych maks. 200 Ω, otwartych min. 50 kΩ.
• Wyjścia analogowe Y…: 0…10 V DC, ±1 mA, dopuszczalne zwarcie ciągłe, konfigurowalne jako wyjścia regulacyjne lub stanu.
• Wyjścia przekaźnikowe Q…:
  • zakres napięcia przełączanego: 19…265 V AC,
  • prąd obciążenia przy 250 V AC: maks. 4 A (obciążenie rezystancyjne), 3 A (indukcyjne, cos φ = 0,6),
  • prąd minimalny: 5 mA przy 19 V AC, 20 mA zalecany dla niezawodnej pracy,
  • trwałość styków (orientacyjnie): do 2×10⁷ przełączeń przy małych prądach.
• Interfejs serwisowy: gniazdo RJ45 na froncie regulatora do podłączenia narzędzia serwisowego OCI700.1 (parametryzacja i serwis).
• Dopuszczalne długości przewodów dla sygnałów rezystancyjnych/temperaturowych: do 300 m (LG‑Ni 1000, T1, Pt 1000, sygnały 0…1000 Ω i stykowe).
• Zaciski podłączeniowe: sprężynowe zaciski klatkowe:
  • przekrój przewodów: drut 0,6…2,5 mm², linka 0,25…2,5 mm² (bez tulejek) lub 0,25…1,5 mm² (z tulejkami),
  • na każdy zacisk można podłączyć tylko jeden przewód,
  • długość odizolowania przewodu: 7…8 mm.
• Separacja obwodów: zaciski niskonapięciowe (SELV) znajdują się w górnej części urządzenia, zaciski napięć sieciowych – w dolnej; należy zachować rozdział zgodnie z obowiązującymi normami.

Montaż i uruchomienie

• Montaż:
  • na standardowej szynie DIN wg EN 60715‑TH35‑7.5,
  • na ścianie za pomocą dwóch śrub,
  • montaż elewacyjny (w drzwiach szafy / panelu) z użyciem zestawu ARG62.201.
• Nie montować w miejscach mokrych lub o dużej wilgotności; należy przestrzegać dopuszczalnych temperatur otoczenia.
• Przed montażem i podłączeniem należy odłączyć zasilanie 24 V AC.
• Regulator składa się z podstawy zaciskowej i wkładanego modułu regulatora; podstawę można okablować przed wpięciem modułu.
• Po zakończeniu konfiguracji regulator automatycznie wykonuje nowy start, a wyjścia przechodzą ze stanu wyłączonego do regulacyjnego.
• Po opuszczeniu stron uruchomieniowych automatycznie uruchamiany jest test urządzeń peryferyjnych podłączonych do wejść uniwersalnych – brak sygnału powoduje wygenerowanie komunikatu błędu.

Warunki pracy i dane środowiskowe

• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność otoczenia (praca): 5…95% r.h., bez kondensacji
• Temperatura transportu i składowania: −25…+70 °C, wilgotność <95% r.h.
• Warunki środowiskowe (praca): klasa 3K5 / 3M2 wg IEC 60721‑3‑3
• Warunki transportu: klasa 2K3 / 2M2 wg IEC 60721‑3‑2
• Nominalne napięcie udarowe: 4 kV
• Temperatura testu obudowy: 125 °C
• Norma produktu: EN 60730‑1 – automatyczne elektroniczne regulatory do użytku domowego i podobnego
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym i przemysłowym

Podsumowanie

Siemens RLU222 to wszechstronny regulator uniwersalny 24 V AC z dwiema pętlami regulacji, 4 wejściami uniwersalnymi, wejściem dwustanowym, 2 wyjściami analogowymi 0…10 V i 2 wyjściami przekaźnikowymi. Bogata biblioteka aplikacji Synco™ 200, możliwość swobodnej konfiguracji, zaawansowane algorytmy P/PI/PID, funkcje ograniczeń, ochrony przeciwzamrożeniowej i sterowania pompami, a także prosta obsługa z poziomu menu oraz interfejs serwisowy RJ45 sprawiają, że RLU222 jest elastycznym rozwiązaniem do nowoczesnych instalacji wentylacji, klimatyzacji, chłodzenia i ogrzewania.
