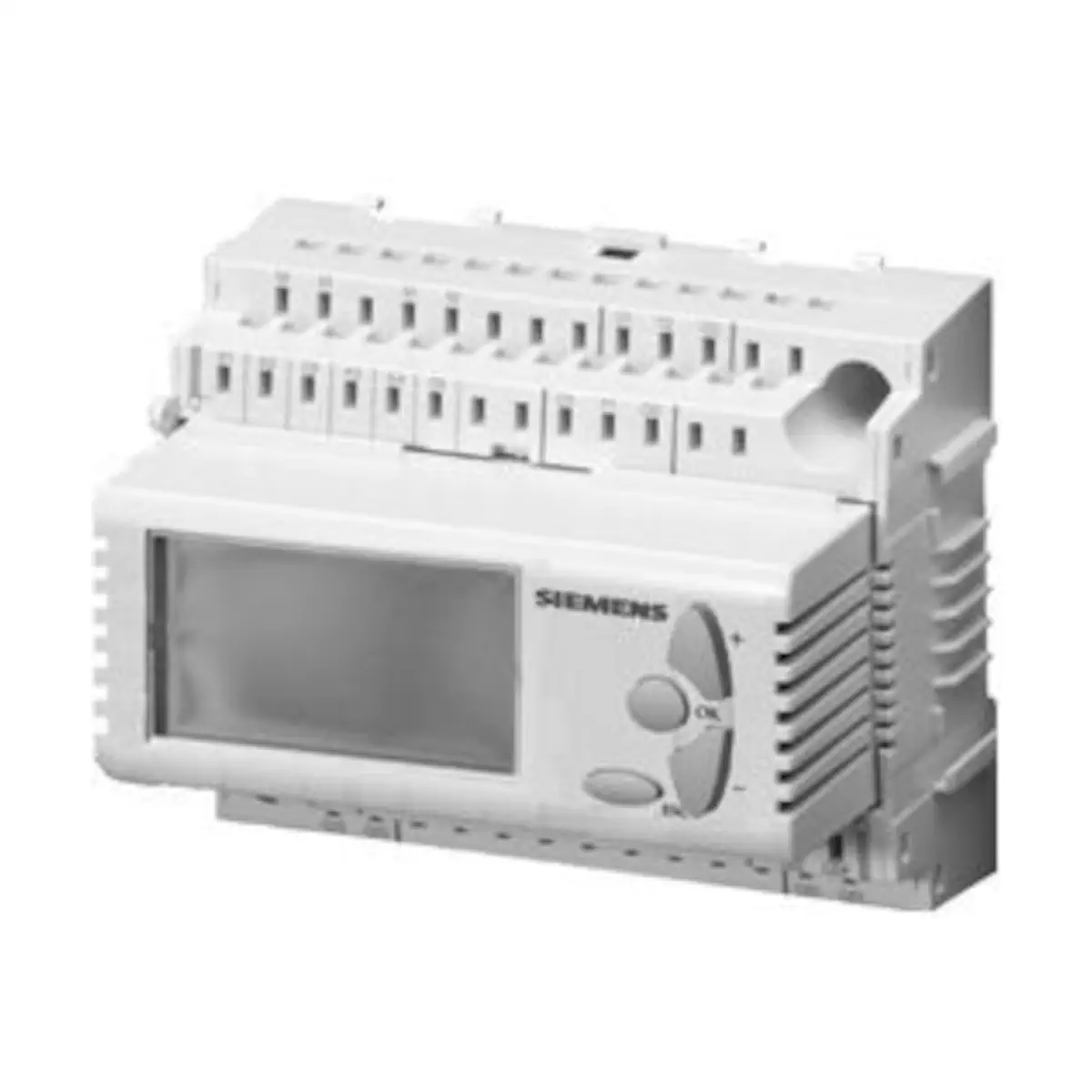

RLU202 Regulator uniwersalny 1-kanałowy: 1DI, 4UI, 2DO(1-3P), Synco™ 200

Siemens RLU202 to uniwersalny, sekwencyjny regulator Synco™ 200 z jedną pętlą regulacji, zaprojektowany do automatyki prostych i złożonych instalacji wentylacji, klimatyzacji i chłodzenia wodnego. Oferuje do 45 fabrycznie zaprogramowanych aplikacji HVAC oraz 2 w pełni konfigurowalne aplikacje, algorytmy regulacji P, PI, PID lub różnicowy, a także wygodną obsługę z wbudowanego wyświetlacza i klawiatury.

Najważniejsze cechy

• Producent: Siemens
• Seria: Synco™ 200
• Model: RLU202
• Typ urządzenia: regulator uniwersalny (sekwencyjny) z 1 pętlą regulacji
• Zastosowanie: automatyka instalacji wentylacyjnych, klimatyzacyjnych i chłodzenia wodnego – regulacja temperatury, wilgotności, różnicy temperatur, jakości powietrza, itp.
• Algorytmy regulacji: P, PI, PID lub regulator różnicowy
• Tryby pracy: Komfort, Ekonomiczny, Ochrona (przełączane z wejść stanu, np. z programatora czasowego)
• Wartości zadane: osobne nastawy dla ogrzewania i chłodzenia (lub minima / maksima) dla trybów Komfort i Ekonomiczny
• Wejścia uniwersalne: 4 wejścia analogowe / cyfrowe (X1…X4)
• Wejście dwustanowe: 1 wejście stanu (D1) dla styków beznapięciowych
• Wyjścia przełączające: 2 beznapięciowe styki przekaźnikowe 24…230 V AC
• Napięcie zasilania: 24 V AC ±20% (SELV), 50/60 Hz
• Pobór mocy: 5 VA
• Wyjście 24 V AC dla urządzeń zewnętrznych: zacisk G1 (max 4 A)
• Obsługa: wbudowany wyświetlacz i klawiatura (przyciski OK, +, –, ESC) z menu użytkownika
• Interfejs serwisowy: gniazdo RJ45 do adaptera komunikacyjnego OCI700.1
• Montaż: na szynie DIN 35 mm (EN 60715-TH35-7.5), w szafach wg DIN 43880 lub na ścianie; możliwość montażu elewacyjnego z zestawem ARG62.201
• Stopień ochrony obudowy: IP20
• Zakres temperatury pracy: 0…50°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Masa regulatora: ok. 0,334 kg
• Materiał obudowy: poliwęglan, kolor RAL 7035 (jasnoszary)
• Norma produktowa: EN 60730-1 (automatyczne elektroniczne regulatory)

Zastosowanie

Regulator RLU202 przeznaczony jest do szerokiej gamy zastosowań w instalacjach HVAC, zarówno prostych, jak i rozbudowanych. Dzięki fabrycznie przygotowanym aplikacjom oraz możliwości swobodnej konfiguracji może realizować m.in.:

• Regulację temperatury powietrza wywiewanego lub nawiewanego:
  • z elektryczną nagrzewnicą powietrza (do 2 stopni mocy),
  • z wodną nagrzewnicą powietrza,
  • z chłodnicą DX,
  • z kombinacją nagrzewnicy wodnej i chłodnicy DX.
• Regulację wilgotności powietrza wywiewanego (pomieszczenia):
  • wilgotność względna z nawilżaczem zraszającym (do 2 stopni),
  • wilgotność względna lub bezwzględna z chłodnicą DX (osuszanie),
  • układy nawilżanie + osuszanie (nawilżacz zraszający + chłodnica DX).
• Regulację jakości powietrza w pomieszczeniu z wykorzystaniem czujników CO₂/VOC oraz dwubiegowego wentylatora.
• Mieszające obiegi grzewcze – regulacja temperatury obiegu z zaworem mieszającym oraz minimalne ograniczenie temperatury powrotu.
• Regulację temperatury kotła z funkcją ograniczenia minimalnej temperatury powrotu.
• Regulację różnicy temperatury (np. w instalacjach z kolektorami słonecznymi) z ograniczeniem maksymalnej temperatury kotła oraz minimalnej temperatury ładowania.
• Funkcje konwersji sygnałów:
  • sterowanie siłownikiem 3-stawnym na podstawie sygnału analogowego 0…10 V DC,
  • nieliniowy przełącznik krokowy 2-stopniowy do sterowania urządzeniami wielostopniowymi.

Oprócz gotowych aplikacji regulator oferuje dwie puste aplikacje (jedną typu A – wentylacyjną i jedną typu U – uniwersalną), które można dowolnie konfigurować zgodnie z wymaganiami konkretnej instalacji.

Funkcje i działanie

Aplikacje standardowe i konfiguracja

• Każdy regulator RLU202 zawiera do 45 zaprogramowanych aplikacji standardowych.
• Podczas uruchomienia wybierany jest typ instalacji bazowej; regulator automatycznie:
  • aktywizuje odpowiednie funkcje,
  • przyporządkowuje zaciski wejść i wyjść,
  • ustawia parametry i struktury ekranów.
• Parametry nieużywane w danej aplikacji pozostają nieaktywne, co upraszcza obsługę.
• Przy użyciu klawiatury lub interfejsu OCI700.1 można:
  • wybrać i aktywować aplikację,
  • modyfikować aplikacje standardowe,
  • swobodnie konfigurować puste aplikacje,
  • optymalizować nastawy regulatora.

Regulacja, tryby pracy i wartości zadane

• Regulator pracuje jako regulator sekwencyjny z maksymalnie:
  • 2 sekwencjami ogrzewania (odwrotnego działania),
  • 2 sekwencjami chłodzenia (bezpośredniego działania).
• Dostępne algorytmy:
  • P, PI, PID – regulacja ciągła,
  • regulator różnicowy – np. dla układów solarnych.
• Możliwa konfiguracja jako kaskadowy regulator temperatury pomieszczenia / powietrza nawiewanego z ograniczeniem temperatury nawiewu.
• Tryby pracy: Komfort, Ekonomiczny, Ochrona – wybierane z wejść stanu (np. z programatora czasowego lub przełącznika).
• Dla trybów Komfort i Ekonomiczny można indywidualnie ustawić:
  • wartość zadaną ogrzewania i chłodzenia, lub
  • minimalną i maksymalną wartość zadaną.
• Wartość zadana temperatury może pochodzić z:
  • zadajnika pomieszczeniowego,
  • pasywnego nastawnika (rezystancyjnego),
  • aktywnego zdalnego zadajnika (sygnał 0…10 V DC).
• Dostępna jest kompensacja letnia / zimowa wartości zadanej temperatury pomieszczenia oraz możliwość przesunięcia wartości zadanej w funkcji sygnału z czujnika (regulowane punkty początku i końca).

Wejścia pomiarowe i sygnały

• 4 wejścia uniwersalne (X1…X4) umożliwiają podłączenie:
  • pasywnych czujników temperatury: LG-Ni 1000, T1, Pt 1000,
  • układu 2 × LG-Ni 1000 z uśrednianiem,
  • czujników aktywnych z wyjściem 0…10 V DC (temperatura, wilgotność, ciśnienie, CO₂/VOC, itp.),
  • rezystancyjnych źródeł sygnału 0…2500 Ω (np. pasywne nastawniki),
  • specjalnych zakresów rezystancyjnych 0…1000 Ω (REM) oraz 1000…1175 Ω (REL).
• 1 wejście dwustanowe (D1) przeznaczone dla styków beznapięciowych:
  • napięcie pomiarowe ok. 15 V DC, prąd ok. 5 mA,
  • dopuszczalna rezystancja styku:
    • zamknięty ≤ 200 Ω,
    • otwarty ≥ 50 kΩ.
• Zacisk G1 dostarcza 24 V AC do zasilania zewnętrznych czujników aktywnych, źródeł sygnałów i zadajników (maksymalny prąd 4 A).
• Dopuszczalna długość przewodów dla sygnałów czujników i nastawników (rezystancyjnych oraz 0…10 V DC) wynosi do 300 m (w zależności od typu sygnału).

Wyjścia sterujące i funkcje przełączające

• 2 wyjścia przekaźnikowe (Q…) – beznapięciowe styki do przełączania obciążeń 24…230 V AC:
  • maksymalne napięcie przełączania: 265 V AC,
  • prąd znamionowy: do 4 A (obciążenie rezystancyjne) lub 3 A (indukcyjne, cos φ = 0,6),
  • prąd załączenia (1 s): do 10 A.
• Typowe zastosowania wyjść:
  • 2-stopniowe nagrzewnice elektryczne,
  • 2-stopniowe chłodnice DX,
  • pompy obiegowe oraz ich blokada / zwolnienie,
  • dwubiegowe wentylatory,
  • urządzenia w układach solarnych (pompa kolektora / zasobnika).
• Dostępne funkcje:
  • sterowanie pompami z:
    • załączaniem przy niskich temperaturach zewnętrznych,
    • załączaniem zależnie od obciążenia regulatora sekwencyjnego,
    • okresowym uruchamianiem zapobiegającym zablokowaniu pompy.
  • 2-stopniowa ochrona przeciwzamrożeniowa lub współpraca z zewnętrznym termostatem przeciwzamrożeniowym (w aplikacjach z nagrzewnicą wodną).
  • Możliwość blokowania pojedynczych sekwencji ogrzewania / chłodzenia.
  • Ograniczenia ogólne – minimalne i maksymalne (z algorytmem PI) lub jako ograniczenia bezwzględne (np. temperatury lub wilgotności nawiewu), działające na wszystkie sekwencje.
  • Ograniczenia sekwencji – z algorytmem PI, definiowane jako minimum lub maksimum dla pojedynczej sekwencji (np. ochrona przed oblodzeniem wymiennika odzysku ciepła lub ograniczenie temperatury powrotu nagrzewnicy).
  • Funkcja przełącznika krokowego:
    • nieliniowy przełącznik krokowy 2-stopniowy (funkcja ZZZ002) do sterowania urządzeniami wielostopniowymi.
  • Sterowanie siłownikiem 3-stawnym – funkcja konwertera sygnału 0…10 V DC na sterowanie 3-stawne (aplikacja ZZZ001), umożliwiająca wysterowanie siłowników 3-punktowych z nadrzędnego regulatora.

Obsługa, diagnostyka i uruchomienie

• Front regulatora wyposażony jest w:
  • przycisk OK do zatwierdzania wyborów i wprowadzonych wartości,
  • przyciski nawigacyjne + i – do poruszania się po menu i zmiany nastaw,
  • przycisk ESC do powrotu do poprzedniego menu lub anulowania zmian,
  • wyświetlacz prezentujący m.in. tryb pracy (Komfort, Ekonomiczny, Ochrona), wartości zadane i mierzone, komunikaty błędów.
• Do gniazda RJ45 można podłączyć adapter komunikacyjny OCI700.1, co pozwala na lokalne lub zdalne (online/offline) konfigurowanie i parametryzację regulatora.
• Podczas uruchomienia:
  • aplikacja jest początkowo w stanie nieaktywnym, wyjścia znajdują się w stanie zdefiniowanym jako wyłączone,
  • po zakończeniu konfiguracji regulator wykonuje restart,
  • po wyjściu z menu uruchomieniowego automatycznie uruchamiany jest test i identyfikacja urządzeń peryferyjnych na wejściach uniwersalnych; brak czujnika powoduje wygenerowanie komunikatu błędu.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20% (SELV) – zaciski G, G0.
• Transformator separacyjny:
  • zgodny z EN 60742 / EN 61558-2-6 (podwójna izolacja),
  • przystosowany do pracy ze 100% obciążeniem,
  • moc: od 10 VA do 320 VA.
• Zabezpieczenie linii zasilającej: bezpiecznik zwłoczny max 10 A lub wyłącznik nadprądowy do 13 A (charakterystyka B, C lub D wg EN 60898) bądź zasilacz z ograniczeniem prądu do 10 A.
• Wszystkie zaciski SELV (24 V AC i sygnały) zlokalizowane są w górnej części podstawy zaciskowej, a zaciski dla napięć sieciowych (obciążenia 24…230 V AC) – w dolnej części.
• Przewody czujników nie powinny być prowadzone równolegle z kablami zasilającymi wentylatory, siłowniki, pompy itp. (redukcja zakłóceń elektromagnetycznych).
• Do każdego zacisku typu klatkowego można podłączyć tylko jeden przewód:
  • żyła pełna ∅ 0,6 mm…2,5 mm²,
  • linka bez tulejki: 0,25…2,5 mm²,
  • linka z tulejką: 0,25…1,5 mm².
• Długość zdjętej izolacji przewodu: 7…8 mm.
• W instalacji należy przewidzieć odprężenie kabli (uchwyty odciążające).
• Regulator dostarczany jest z instrukcją instalacji i obsługi, opisującą szczegółowo procedurę podłączenia i uruchomienia.

Dane techniczne

• Napięcie znamionowe: 24 V AC ±20% (SELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 5 VA
• Wejścia uniwersalne (X1…X4):
  • czujniki pasywne: LG-Ni 1000, T1, Pt 1000 (w tym 2 × LG-Ni 1000 z uśrednianiem),
  • sygnały aktywne: 0…10 V DC,
  • źródła rezystancyjne: 0…2500 Ω, 0…1000 Ω (REM), 1000…1175 Ω (REL),
  • długość przewodów: do 300 m (w zależności od typu sygnału).
• Wejście dwustanowe (D1): styki beznapięciowe, z podtrzymaniem; napięcie 15 V DC, prąd 5 mA.
• Wyjścia przełączające (przekaźnikowe):
  • napięcie przełączania: 24…230 V AC (maks. 265 V AC),
  • prąd: do 4 A (obciążenie rezystancyjne), 3 A (indukcyjne, cos φ = 0,6),
  • trwałość mechaniczna i elektryczna:
    • do ok. 2 × 10⁷ przełączeń przy małych prądach,
    • do ok. 3 × 10⁵ przełączeń przy 4 A (obciążenie rezystancyjne, styki normalnie otwarte).
  • izolacja między stykami przekaźnika a elektroniką: 3750 V AC (izolacja wzmocniona).
• Zasilanie urządzeń zewnętrznych (G1): 24 V AC, maks. 4 A.
• Stopień ochrony: IP20 (po zamontowaniu w szafie / na szynie DIN).
• Warunki pracy: 0…50°C, 5…95% r.h. (bez kondensacji), klasa 3K5 / 3M2 wg IEC 60721-3-3.
• Warunki transportu: −25…+70°C, <95% r.h., klasa 2K3 / 2M2 wg IEC 60721-3-2.
• Klasa oprogramowania: A
• Nominalne napięcie udarowe: 4 kV
• Temperatura testu obudowy: 125°C
• Masa (bez opakowania): ok. 0,334 kg

Montaż

• Regulator RLU202 przeznaczony jest do:
  • montażu w standardowych szafach zgodnych z DIN 43880,
  • montażu na szynie DIN 35 mm (EN 60715-TH35-7.5),
  • montażu na ścianie za pomocą dwóch śrub,
  • montażu elewacyjnego (na drzwiach szafy) z użyciem zestawu ARG62.201.
• Regulatora nie wolno wyjmować z podstawy zaciskowej przy podłączonym zasilaniu.
• Nie montować w miejscach mokrych i wilgotnych; należy zachować dopuszczalne zakresy temperatury i wilgotności otoczenia.
• Przed rozpoczęciem prac montażowych i serwisowych należy odłączyć zasilanie 24 V AC.

Podsumowanie

Siemens RLU202 to kompaktowy, uniwersalny regulator Synco™ 200 z jedną pętlą regulacji, 4 wejściami uniwersalnymi i 2 wyjściami przekaźnikowymi, przeznaczony do szerokiego zakresu zastosowań w instalacjach HVAC. Bogaty zestaw aplikacji standardowych, możliwość swobodnej konfiguracji, obsługa algorytmów P/PI/PID i różnicowego, tryby pracy Komfort / Ekonomiczny / Ochrona oraz wbudowany interfejs serwisowy sprawiają, że RLU202 jest elastycznym rozwiązaniem do sterowania nagrzewnicami, chłodnicami, nawilżaczami, pompami, wentylatorami i prostymi układami solarnymi w nowoczesnych systemach automatyki budynkowej.
