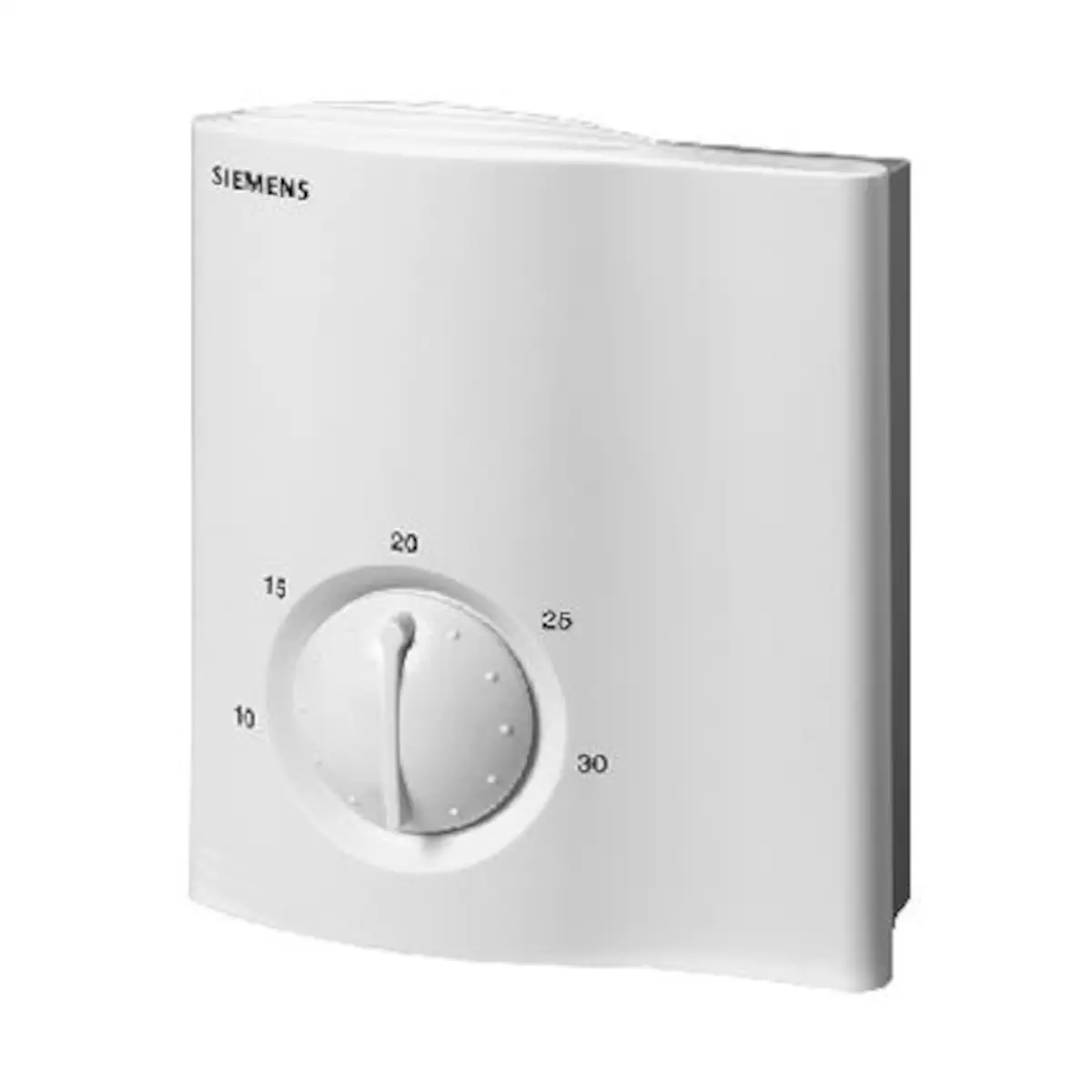

RLA162 Regulator temperatury do montażu naściennego, 24 [V] AC, 8..30 [°C], 1 lub 2 wyjścia 0..10 [V],przekaźnik pomocniczy, zadajnik, Synco™ 100

RLA162 to pomieszczeniowy regulator temperatury Synco™ 100 firmy Siemens, przeznaczony do instalacji wentylacyjnych, klimatyzacyjnych i grzewczych. Zwarta obudowa, wbudowany czujnik temperatury oraz dwa analogowe wyjścia sterujące 0...10 V DC umożliwiają precyzyjne sterowanie ogrzewaniem i/lub chłodzeniem po stronie wody lub powietrza, w trybie 1- lub 2‑stopniowym. Regulator oferuje kompensację temperatury zewnętrznej, ograniczenie minimalnej temperatury powietrza nawiewanego oraz wejście przełączające wartość zadaną, co pozwala na energooszczędną pracę instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Synco™ 100
• Model: RLA162
• Typ urządzenia: elektroniczny pomieszczeniowy regulator temperatury z wbudowanym czujnikiem
• Zastosowanie: instalacje wentylacyjne, klimatyzacyjne i grzewcze w budynkach mieszkalnych i niemieszkalnych
• Wyjścia sterujące: 2 × analogowe, ciągłe 0...10 V DC (Y1, Y2), do sterowania ogrzewaniem i/lub chłodzeniem
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Pobór mocy: maks. 2 VA
• Algorytm regulacji: wybierany P lub PI (czas całkowania PI: 600 s)
• Tryby pracy: 1‑stopniowe ogrzewanie, 1‑stopniowe chłodzenie, 2‑stopniowe ogrzewanie, 1‑stopniowe ogrzewanie + 1‑stopniowe chłodzenie
• Zakres nastaw wartości zadanej: 8...30 °C (pokrętło na obudowie, dostępne dla użytkownika)
• Zakres przełączania wartości zadanej (obniżenie/podwyższenie): 0...10 K (potencjometr serwisowy)
• Zakres proporcjonalności: 1…50 K (regulowany dla wyjścia Y1)
• Strefa martwa: 1,5 K dla sekwencji ogrzewanie + chłodzenie
• Kompensacja temperatury zewnętrznej: 2 zakresy (LOW/HIGH) dla trybu ogrzewania i chłodzenia
• Ograniczenie minimalnej temperatury powietrza nawiewanego: przez zewnętrzny sygnał 0...10 V DC
• Wejście przełączające: zewnętrzny styk beznapięciowy do zmiany wartości zadanej (D1–GND)
• Sygnalizacja: dioda LED informująca o aktywacji trybu testowego
• Stopień ochrony obudowy: IP30 (montaż wewnątrz budynku)
• Klasa bezpieczeństwa: II wg EN 60730
• Masa: ok. 0,25 kg

Zastosowanie

Regulator RLA162 przeznaczony jest do regulacji temperatury w pomieszczeniu poprzez sterowanie urządzeniami wykonawczymi po stronie wody lub powietrza.

Typowe instalacje:

• Małe instalacje wentylacyjne i klimatyzacyjne z własnym przygotowaniem powietrza
• Małe instalacje grzewcze
• Sekcje grzewcze większych central wentylacyjnych lub klimatyzacyjnych
• Strefy wentylacyjne instalacji z centralnym przygotowaniem powietrza

Rodzaje budynków:

• Małe budynki mieszkalne
• Budynki niemieszkalne wszelkiego rodzaju
• Apartamenty z wybranym pomieszczeniem odniesienia
• Pojedyncze pomieszczenia, np. sale konferencyjne, sale szkoleniowe itp.

Urządzenia wykonawcze sterowane przez RLA162 (przez 0...10 V DC):

• siłowniki zaworów ogrzewania
• siłowniki zaworów chłodzenia
• siłowniki przepustnic powietrza
• zawory prądowe elektrycznych nagrzewnic powietrza

Sterowane urządzenia muszą mieć ciągłe wejście sterujące 0...10 V DC oraz być zasilane napięciem 24 V AC.

Funkcje i działanie

Regulacja temperatury w pomieszczeniu

• RLA162 mierzy temperaturę w pomieszczeniu za pomocą wbudowanego czujnika i porównuje ją z wartością zadaną.
• Na podstawie odchyłki generuje sygnał sterujący 0...10 V DC (0…100%) do urządzeń wykonawczych.
• Dostępne są dwa algorytmy:
  • P – sygnał wyjściowy proporcjonalny do uchybu temperatury
  • PI – sygnał wyjściowy proporcjonalny do obciążenia ogrzewania/chłodzenia (z czasem całkowania 600 s)
• Zakres proporcjonalności (Xp) dla wyjścia Y1 jest regulowany w granicach 1…50 K, co pozwala dopasować dynamikę regulacji do charakterystyki instalacji.

Tryby wykorzystania wyjść Y1 i Y2

Wyjścia Y1 i Y2 są konfigurowane mikroprzełącznikami jako:

• 1‑stopniowe ogrzewanie: używane jest tylko wyjście Y1 (Y2 nieaktywne)
• 1‑stopniowe chłodzenie: używane jest tylko wyjście Y1 (Y2 nieaktywne)
• 2‑stopniowe ogrzewanie: Y1 i Y2 działają jednakowo, ale pracują sekwencyjnie (drugi stopień dołącza się po wykorzystaniu pierwszego)
• 1‑stopniowe ogrzewanie + 1‑stopniowe chłodzenie: Y1 i Y2 mają przeciwne działanie, a pomiędzy strefą grzania i chłodzenia obowiązuje stała strefa martwa 1,5 K, co zapobiega częstym przełączeniom między trybami

Dla wyjścia Y2 obowiązują dodatkowe zasady:

• w trybie Ogrzewanie: zakres proporcjonalności Y2 = zakresowi dla Y1
• w trybie Chłodzenie: zakres proporcjonalności Y2 wynosi 50% zakresu ustawionego dla Y1

Kompensacja temperatury zewnętrznej

Do wejścia B9 można podłączyć czujnik temperatury zewnętrznej. Regulator zmienia wtedy bieżącą wartość zadaną w funkcji temperatury zewnętrznej, w jednym z dwóch zakresów: LOW (niski) lub HIGH (wysoki).

• Kompensacja zimowa (ogrzewanie):
  • przy spadku temperatury zewnętrznej z 5 °C do 0 °C wartość zadana w pomieszczeniu jest podnoszona płynnie o:
    • 2 K – w zakresie LOW
    • 4 K – w zakresie HIGH
  • przy temperaturach poniżej 0 °C podwyższenie wartości zadanej pozostaje na stałym poziomie
• Kompensacja letnia (chłodzenie):
  • przy wzroście temperatury zewnętrznej z 22 °C do 35 °C wartość zadana jest podnoszona o:
    • 5 K – w zakresie LOW
    • 10 K – w zakresie HIGH
  • powyżej 35 °C dalszy wzrost wartości zadanej pozostaje na stałym poziomie

Przełączanie wartości zadanej

RLA162 umożliwia energooszczędną pracę poprzez przełączanie nominalnej wartości zadanej z wykorzystaniem zewnętrznego styku beznapięciowego (zaciski D1–GND).

• w trybie Ogrzewanie: przy zwarciu wejścia wartość zadana zostaje obniżona
• w trybie Chłodzenie: przy zwarciu wejścia wartość zadana zostaje podwyższona

Przykładowe zastosowania:

• nocne obniżenie wartości zadanej za pomocą przełącznika czasowego
• obniżenie/podwyższenie wartości zadanej w okresach braku obecności – sterowanie z czujnika obecności

Wysokość obniżenia lub podwyższenia temperatury (0...10 K) ustawia się wewnętrznym potencjometrem serwisowym; nastawa ta nie jest dostępna dla użytkownika końcowego.

Ograniczenie minimalnej temperatury powietrza nawiewanego

Wejście Z9 umożliwia minimalne ograniczenie regulowanej temperatury poprzez sygnał 0...10 V DC z zewnętrznego regulatora kanałowego. Funkcja ta jest istotna zwłaszcza w pomieszczeniach z dużymi zyskami ciepła, gdzie zbyt niska temperatura nawiewu mogłaby pogorszyć komfort.

• przy 1‑stopniowym ogrzewaniu – ograniczane jest obniżanie temperatury nawiewu poniżej nastawionej wartości granicznej
• przy 1‑stopniowym chłodzeniu – ograniczenie realizowane jest przez redukcję maksymalnego sygnału chłodzenia
• przy 2‑stopniowym ogrzewaniu oraz przy sekwencji ogrzewanie + chłodzenie – ograniczenie działa jednocześnie na wyjścia Y1 i Y2

Tryb testowy

• W trybie testowym pętla regulacji jest odłączona.
• Pokrętło nastawy wartości zadanej działa jak pozycjoner – umożliwia ustawienie urządzeń wykonawczych (jednego lub dwóch) w dowolnym położeniu w całym zakresie 0...10 V.
• Zakres pozycjonowania jest dopasowany do wybranego trybu pracy (ogrzewanie/chłodzenie/sekwencja).
• Aktywację trybu testowego sygnalizuje dioda LED na obudowie.

Budowa i elementy obsługowe

• Regulator składa się z podstawy montażowej z zaciskami śrubowymi oraz obudowy z tworzywa sztucznego.
• Na przednim panelu znajduje się pokrętło do ustawiania nominalnej wartości zadanej (8...30 °C), dostępne dla użytkownika.
• Po zdjęciu obudowy dostępne są elementy nastawcze dla instalatora:
  • potencjometr korekty wartości zadanej (zakres przełączania 0...10 K)
  • potencjometr ustawiania zakresu proporcjonalności (1…50 K)
  • blok 5 mikroprzełączników DIP do wyboru:
    • trybu pracy (1‑/2‑stopniowe ogrzewanie, chłodzenie, sekwencja ogrzewanie + chłodzenie)
    • algorytmu regulacji (P/PI)
    • włączenia/wyłączenia trybu testowego
    • zakresu kompensacji temperatury zewnętrznej (LOW/HIGH)
• Elektronika oraz wbudowany czujnik temperatury pomieszczenia umieszczone są w tylnej części urządzenia, za panelem czołowym.

Podłączenie elektryczne

• Zasilanie: 24 V AC ±20%, 50/60 Hz (zaciski G – przewód fazowy systemu, G0 – przewód neutralny)
• Wyjścia sterujące:
  • Y1: sygnał sterujący 0...10 V DC, ciągły, maks. 1 mA
  • Y2: sygnał sterujący 0...10 V DC, ciągły, maks. 1 mA
• Wejście B9: podłączenie czujnika temperatury zewnętrznej (kompensacja temperatury zewnętrznej)
• Wejście Z9: sygnał ograniczenia 0...10 V DC do funkcji minimalnego ograniczenia temperatury powietrza nawiewanego
• Wejście przełączające D1–GND: do zmiany wartości zadanej za pomocą styku beznapięciowego
  • czułość wejścia: 6...15 V DC, 3...6 mA
• Maksymalna długość przewodów (Cu 1,5 mm²):
  • dla wejścia sygnałowego B9: do 80 m
  • dla wejścia przełączającego D1: do 80 m
• Zaciski przyłączeniowe: śrubowe, dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²

Dane techniczne

• Zasilanie: 24 V AC ±20 %, 50/60 Hz
• Pobór mocy: maks. 2 VA
• Zakres nastaw nominalnej wartości zadanej: 8...30 °C
• Zakres nastaw przełączania wartości zadanej: 0...10 K
• Zakres proporcjonalności (Xp): 1…50 K (dla wyjścia Y1; dla Y2 zgodnie z trybem pracy)
• Czas całkowania (PI): 600 s
• Strefa martwa (sekwencja grzanie/chłodzenie): 1,5 K
• Wyjścia sterujące Y1, Y2: 0…10 V DC, ciągłe, maks. 1 mA
• Warunki pracy: 0...+50 °C, wilgotność <95% r.h. bez kondensacji, klasa klimatyczna 3K5 wg IEC 60721-3-3
• Warunki transportu i składowania: -25...+70 °C, wilgotność <95% r.h., klasa klimatyczna 2K3 wg IEC 60721-3-2
• Warunki mechaniczne (transport): klasa 2M2 wg IEC 60721-3-2
• Stopień ochrony: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730
• Stopień zanieczyszczenia: normalny
• Normy produktu: EN 60730-1 oraz EN 60730-2-9 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EMC: emisja zakłóceń EN 50081-1, odporność na zakłócenia EN 50082-1
• Wymiary zewnętrzne: ok. 114 × 97 × 43 mm (wys. × szer. × gł.)
• Masa: ok. 0,25 kg

Montaż i uruchomienie

• Przeznaczony do montażu naściennego bezpośrednio na płaskiej ścianie lub na puszce podtynkowej.
• Zalecane miejsce montażu: wewnętrzna ściana pomieszczenia odniesienia, na wysokości ok. 1,5 m nad podłogą.
• Unikać montażu:
  • we wgłębieniach, za firanami lub meblami
  • nad grzejnikami i innymi źródłami ciepła lub w ich pobliżu
  • w miejscach narażonych na bezpośrednie nasłonecznienie
• Przewody można doprowadzić z puszki podtynkowej; instalację wykonać zgodnie z lokalnymi przepisami bezpieczeństwa.
• Procedura montażu:
  • zamontować podstawę regulatora na ścianie
  • wykonać połączenia elektryczne do zacisków
  • nałożyć obudowę na podstawę i zatrzasnąć
• Przy uruchomieniu:
  • skorzystać z trybu testowego do sprawdzenia okablowania i reakcji urządzeń wykonawczych
  • w razie niestabilnej regulacji – zwiększyć zakres proporcjonalności
  • w razie zbyt wolnej reakcji instalacji – zmniejszyć zakres proporcjonalności
  • jeżeli w pomieszczeniu odniesienia są termostatyczne zawory grzejnikowe, ustawić je w pozycji pełnego otwarcia i zablokować
• W przypadku zaniku napięcia zasilania, sterowane urządzenia wykonawcze przechodzą do położenia bezpiecznego (zamknięte lub neutralne – zgodnie z ich własną charakterystyką).

Podsumowanie

Siemens RLA162 to kompaktowy, precyzyjny pomieszczeniowy regulator temperatury 24 V AC z dwoma wyjściami 0...10 V DC, przeznaczony do sterowania ogrzewaniem i chłodzeniem w małych i średnich instalacjach HVAC. Możliwość pracy 1‑ i 2‑stopniowej, wybór algorytmu P/PI, kompensacja temperatury zewnętrznej, ograniczenie minimalnej temperatury powietrza nawiewanego oraz wejście przełączające wartość zadaną pozwalają zbudować komfortowy i energooszczędny system regulacji strefowej. Prosta obsługa z pokrętła, nastawy serwisowe wewnątrz obudowy i montaż naścienny czynią z RLA162 praktyczne rozwiązanie do szerokiego zakresu zastosowań w budynkach mieszkalnych i komercyjnych.
