ASK77.5 Zestaw do montażu siłowników do przepustnic powietrza GSD..1A i GQD..1A na zaworach kulowych

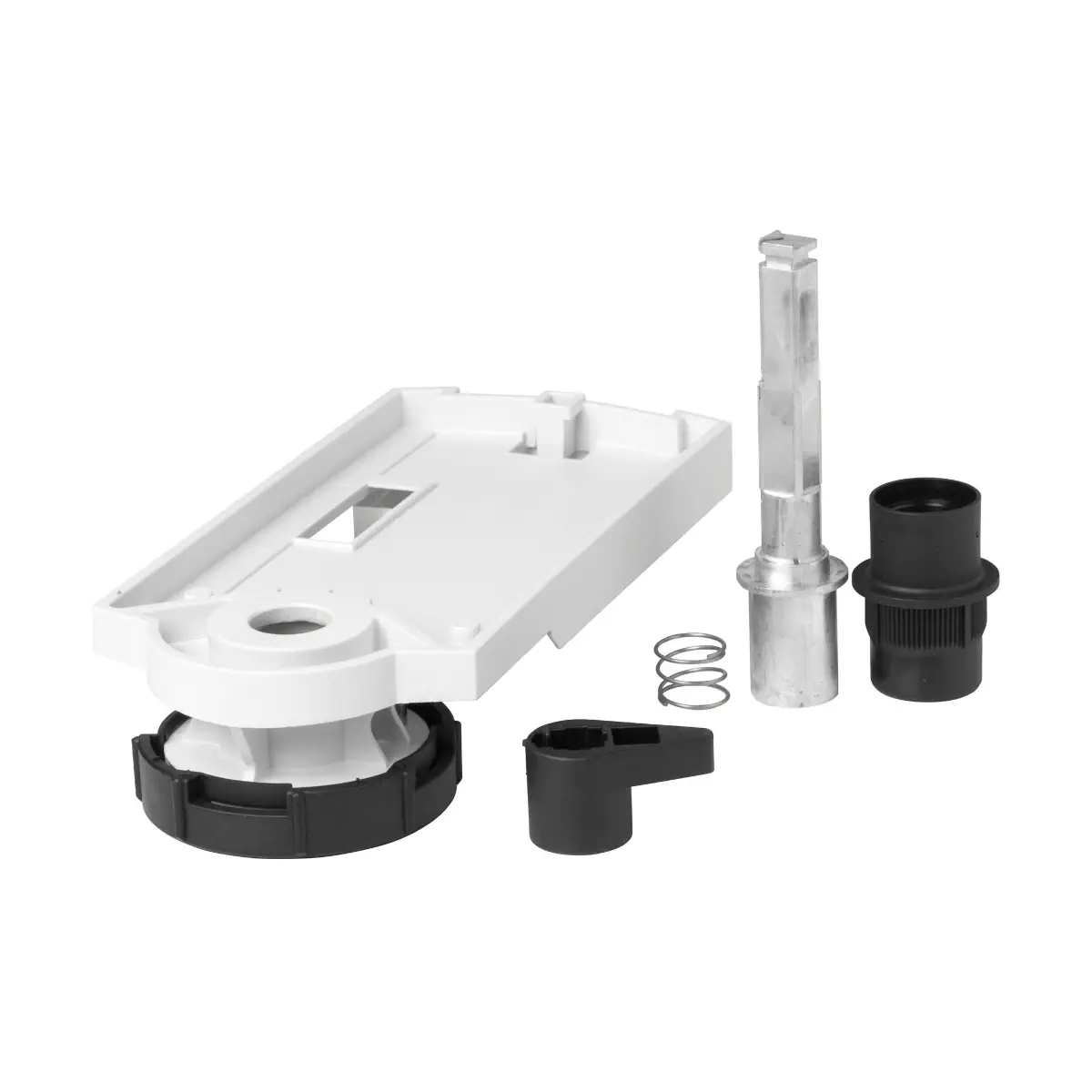

ASK77.5 to zestaw montażowy (Accessory Kit BV) firmy Siemens, przeznaczony do zastosowań, w których w instalacji z zaworem kulowym wymagany jest siłownik obrotowy z funkcją dodatkową – w tym przypadku styk pomocniczy. Zestaw ASK77.5 stosuje się dodatkowo do siłownika, aby umożliwić jego poprawny montaż na zaworze kulowym.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK77.5
• Typ: zestaw montażowy (Accessory Kit BV) do zaworów kulowych
• Przeznaczenie: zastosowania z funkcjami dodatkowymi siłownika (np. styk pomocniczy)
• Montaż: wymagany oprócz siłownika obrotowego w aplikacjach z funkcjami dodatkowymi

Zastosowanie

Jeżeli aplikacja z zaworem kulowym wymaga siłownika obrotowego z funkcjami dodatkowymi (np. styk pomocniczy), można zastosować standardowy siłownik o odpowiedniej funkcjonalności. W takim przypadku, oprócz samego siłownika, potrzebny jest zestaw montażowy ASK77.5.

Kompatybilność

• Siłowniki obrotowe: GQD..1A (ze sprężyną powrotną) – warianty z stykiem pomocniczym
• Tekst zamówieniowy (Order text): Accessory Kit BV for GxDxx1.9A

Montaż

• Podczas montażu należy stosować się do instrukcji montażu.
• Zestaw ASK77.5 jest wymagany jako element dodatkowy w przypadku użycia standardowego siłownika z funkcjami dodatkowymi w aplikacji zaworu kulowego.

Podsumowanie

Siemens ASK77.5 to dedykowany zestaw montażowy do aplikacji z zaworami kulowymi, przeznaczony do współpracy ze standardowymi siłownikami obrotowymi GQD..1A (ze sprężyną powrotną), gdy wymagany jest styk pomocniczy. Jest to element dodawany do siłownika, niezbędny do poprawnego montażu w takiej konfiguracji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem montażowym do współpracy wyłącznie z kompatybilnymi siłownikami i zaworami wskazanymi w dokumentacji producenta: ASK77.5 z siłownikami GQD..1A lub GSD..1A oraz zaworami VA../VB..61.. lub VA../VB..60.. w zakresie DN 15…25.
• Montaż należy wykonywać wyłącznie zgodnie z instrukcją montażu producenta. Przed instalacją należy zapoznać się z dokumentacją i zachować wymagane minimalne odstępy montażowe od ściany lub sufitu.
• Produkt nie jest przeznaczony do stosowania z niekompatybilnymi urządzeniami. Zgodnie z dokumentacją modele GSD141.1A i GSD341.1A nie są kompatybilne z zaworami kulowymi w tym zastosowaniu.
• Podczas prac montażowych i serwisowych na zespole zaworu oraz siłownika należy wyłączyć zasilanie robocze, wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia przewodów.
• W razie potrzeby przed rozpoczęciem prac należy odłączyć połączenia elektryczne od zacisków. Ponowne uruchomienie zaworu jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika i zestawu montażowego.
• Zestaw należy montować tylko w dopuszczalnej pozycji montażowej pokazanej w dokumentacji producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłową pracę układu.
• Po zamontowaniu należy zweryfikować właściwy kierunek pracy oraz prawidłowe położenie robocze zespołu zaworu i siłownika zgodnie z instrukcją producenta.
• Podczas instalacji i użytkowania należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich lokalnych regulacji technicznych.
