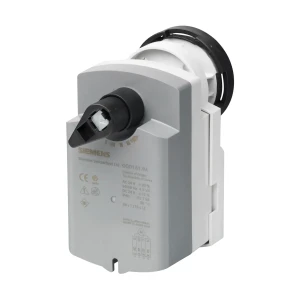

GQD121.9A Siłownik elektromechaniczny, 2 [Nm], 2-stawny, 24 [V] AC/DC, 30/15 [s], sprężyna powrotna

Siemens GQD121.9A to elektromechaniczny siłownik obrotowy ACVATIX™ ze sprężyną powrotną (funkcja bezpieczeństwa), przeznaczony do 2-stawnej regulacji zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja ta pracuje z napięciem 24 V AC lub 24…48 V DC, oferuje nominalny moment 2 Nm i jest dostarczana z fabrycznie zamontowanym kablem 0,9 m. W przypadku zaniku zasilania sprężyna ustawia zawór w mechanicznym położeniu zerowym (pozycja awaryjna).

Najważniejsze cechy

• Producent: Siemens
• Model: GQD121.9A
• Typ: siłownik obrotowy do zaworów kulowych ze sprężyną powrotną
• Zastosowanie: instalacje HVAC (ogrzewanie, wentylacja, klimatyzacja)
• Rodzaj sterowania: 2-stawne
• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V) / 24…48 V DC ±15% (20,4…55,2 V)
• Nominalny moment obrotowy: 2 Nm
• Maks. moment (zablokowany): 6 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną: 15 s
• Dopuszczalna temperatura czynnika w zaworze: 0…120°C
• Poziom głośności: siłownik 44 dB(A), sprężyna powrotna 59 dB(A)
• Stopień ochrony: IP40
• Klasa bezpieczeństwa (EN 60730): III (dla 24 V AC / 24…48 V DC)
• Kabel podłączeniowy: 0,9 m, przekrój przewodów 0,75 mm²
• Masa (bez opakowania): 0,66 kg

Zastosowanie i kompatybilność

GQD121.9A przeznaczony jest do współpracy z zaworami kulowymi Siemens o średnicach DN15…DN25:

• zawory kulowe regulacyjne przelotowe i trójdrogowe z przyłączami z gwintem wewnętrznym (VAI61.., VBI61..) lub zewnętrznym (VAG61.., VBG61..),
• zawory kulowe odcinające i przełączające z przyłączami z gwintem wewnętrznym (VAI60.., VBI60..) lub zewnętrznym (VAG60.., VBG60..).

Funkcje i działanie

Sterowanie 2-stawne (sprężyna powrotna)

• Włączone napięcie sterujące: siłownik otwiera zawór (obrót przeciwnie do ruchu wskazówek zegara).
• Wyłączone napięcie sterujące / awaria zasilania: siłownik zamyka zawór sprężyną powrotną (obrót zgodnie z ruchem wskazówek zegara).
• Położenie awaryjne: sprężyna powrotna ustawia zawór kulowy w mechanicznym położeniu zerowym.

Wskazanie położenia

• Wskazanie mechaniczne: kąt obrotu wskazywany przez dźwignię ręczną jako wskaźnik położenia.
• Ręczne przestawianie wskaźnika położenia może spowodować uszkodzenie przekładni.

Konstrukcja i niezawodność

• Bezszczotkowy silnik prądu stałego – niezawodna praca niezależnie od obciążenia.
• Brak potrzeby stosowania przełącznika pozycji końcowej; siłownik jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu położenia krańcowego.
• Bezobsługowa i cicha przekładnia zębata.
• Obudowa z tworzywa sztucznego wzmocnionego włóknem szklanym: ognioodporna, niebromowana, niechlorowana.

Podłączenie elektryczne

• Napięcie robocze: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±15%.
• Kabel fabryczny: długość 0,9 m, przekrój 0,75 mm².
• Pobór mocy: w ruchu 4,7 VA / 3,6 W; trzymanie 3,5 VA / 2,2 W.

Warunki pracy i środowisko

• Stopień ochrony: IP40
• Praca (IEC 60721-3-3): warunki klimatyczne klasa 2K3, temperatura (rozszerzona) -32…55°C, wilgotność < 95% r.h. (bez kondensacji)
• Transport (IEC 60721-3-2): klasa 3K5 / 2K3, temperatura (rozszerzona) -32…70°C, wilgotność < 95% r.h. (bez kondensacji)
• Składowanie (IEC 60721-3-1): klasa 1K3, temperatura (rozszerzona) -32…50°C, wilgotność < 95% r.h. (bez kondensacji)
• Warunki mechaniczne otoczenia: klasa 2M2

Montaż

• Zawór i siłownik można zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i bez czynności nastawczych.
• Siłowniki są bezobsługowe.
• W miejscach narażonych na występowanie kondensacji zalecane jest zastosowanie adaptera termicznego ALJ100 (opcjonalnie).
• Nie rozbierać korpusu siłownika – naprężona sprężyna powrotna może spowodować obrażenia.

Podsumowanie

Siemens GQD121.9A to kompaktowy siłownik obrotowy 2 Nm z 2-stawnym sterowaniem i sprężyną powrotną, przeznaczony do zaworów kulowych DN15…DN25 w instalacjach HVAC. Szybki przebieg 90° (30 s), powrót awaryjny (15 s), odporność na przeciążenia oraz fabryczny przewód 0,9 m czynią go praktycznym wyborem wszędzie tam, gdzie wymagana jest bezpieczna pozycja zaworu po zaniku zasilania.
