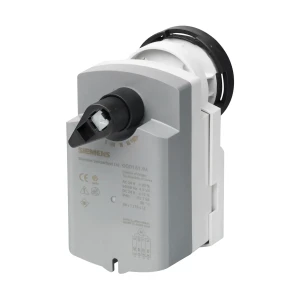

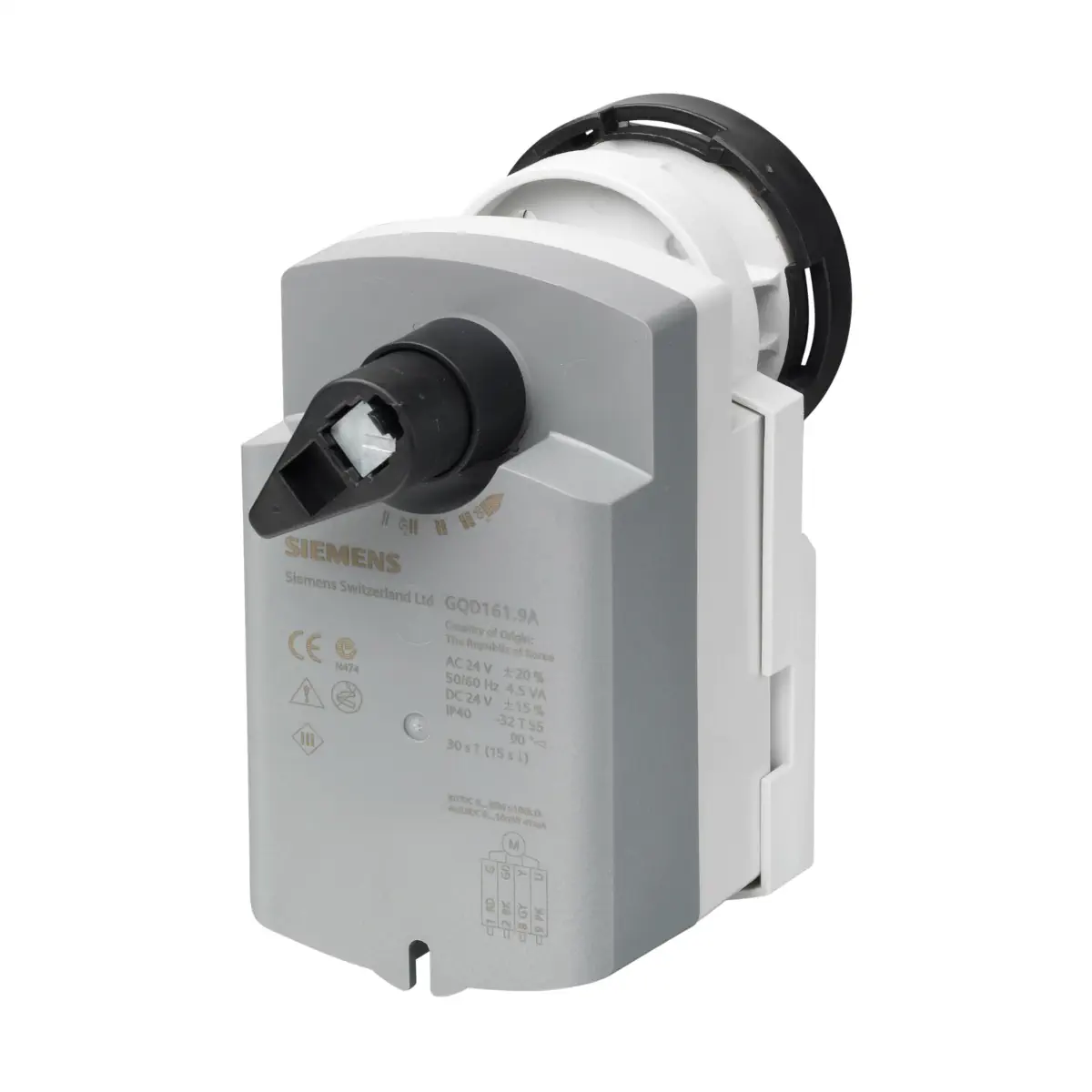

GQD321.9A Siłownik elektromechaniczny, 2 [Nm], 2-stawny, 230 [V] AC, 30/15 [s], sprężyna powrotna

GQD321.9A to elektromechaniczny siłownik obrotowy ze sprężyną powrotną (funkcja bezpieczeństwa), przeznaczony do sterowania 2-stawnego zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik pracuje z napięciem AC 230 V i oferuje nominalny moment obrotowy 2 Nm. W standardzie wyposażony jest w fabrycznie montowany przewód podłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: GQD321.9A
• Nr magazynowy: BPZ:GQD321.9A
• Typ: siłownik obrotowy do zaworów kulowych, ze sprężyną powrotną (położenie awaryjne)
• Sterowanie: 2-stawne
• Napięcie zasilające: AC 230 V ±10% (207…253 V), 50/60 Hz
• Moment nominalny: 2 Nm
• Nominalny kąt obrotu: 90° (ze wskaźnikiem położenia)
• Czas przebiegu 90°: 30 s
• Powrót sprężyną (zamykanie po zaniku zasilania): 15 s
• Wskazanie położenia: mechaniczne (dźwignia ręczna jako wskaźnik położenia)
• Stopień ochrony: IP40
• Przewód: 0,9 m, przekrój żył 0,75 mm²

Zastosowanie i kompatybilne zawory

Siłownik GQD321.9A jest przeznaczony do współpracy z zaworami kulowymi Siemens o średnicach DN15…DN25:

• Zawory kulowe regulacyjne przelotowe z przyłączami z gwintem: wewnętrznym (VAI61..) lub zewnętrznym (VAG61..)
• Zawory kulowe regulacyjne trójdrogowe z przyłączami z gwintem: wewnętrznym (VBI61..) lub zewnętrznym (VBG61..)
• Zawory kulowe odcinające i przełączające z przyłączami z gwintem: wewnętrznym (VAI60.., VBI60..) lub zewnętrznym (VAG60.., VBG60..)

Funkcje i działanie

Sterowanie 2-stawne (ON/OFF)

• Włączone napięcie sterujące: siłownik otwiera zawór (obrót przeciwnie do ruchu wskazówek zegara); zawór kulowy typu NZ (normalnie zamknięty).
• Wyłączone napięcie sterujące: siłownik zamyka zawór sprężyną powrotną (obrót zgodnie z ruchem wskazówek zegara).

Położenie awaryjne (sprężyna powrotna)

W przypadku awarii zasilania lub wyłączenia napięcia roboczego, sprężyna powrotna ustawia zawór kulowy w jego mechanicznym położeniu zerowym.

Wskazanie położenia

• Wskazanie mechaniczne: kąt obrotu prezentowany jest poprzez dźwignię ręczną pełniącą rolę wskaźnika położenia.
• Uwaga: ręczne przestawianie wskaźnika położenia może spowodować uszkodzenie przekładni.

Konstrukcja

• Silnik: bezszczotkowy, trwały silnik prądu stałego (niezawodna praca niezależnie od obciążenia)
• Przekładnia: bezobsługowa i cicha
• Praca w położeniach krańcowych: brak konieczności stosowania przełączników pozycji końcowej; odporność na przeciążenia i utrzymanie pozycji po osiągnięciu położenia krańcowego
• Obudowa: tworzywo sztuczne wzmocnione włóknem szklanym; ognioodporna, niebromowana, niechlorowana

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 230 V (50/60 Hz)
• Przewód fabryczny: 0,9 m, 0,75 mm²
• Oznaczenia przewodów (230 V AC):
  • L (nr 3, kolor brązowy, BN) – faza 230 V AC
  • N (nr 4, kolor niebieski, BU) – neutralny

Dane techniczne

• Napięcie zasilające: 230 V AC ±10% (207…253 V AC)
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 7,8 VA / 3,5 W
• Pobór mocy w podtrzymaniu: 5,7 VA / 2,3 W
• Moment nominalny: 2 Nm
• Maks. moment (zablokowany): 6 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną: 15 s
• Dopuszczalna temperatura czynnika w zaworze: 0…120 °C
• Poziom głośności: siłownik 44 dB(A), sprężyna powrotna 59 dB(A)
• Masa (bez opakowania): 0,67 kg

Warunki środowiskowe i ochrona

• Stopień ochrony obudowy: IP40
• Klasa bezpieczeństwa wg EN 60730: II (dla 230 V AC)
• Praca: -32…55 °C, wilgotność <95% r.h. (bez kondensacji), warunki klimatyczne klasa 2K3
• Transport: -32…70 °C, wilgotność <95% r.h. (bez kondensacji), warunki klimatyczne klasa 3K5 / klasa 2K3
• Składowanie: -32…50 °C, wilgotność <95% r.h. (bez kondensacji), warunki klimatyczne klasa 1K3
• Warunki mechaniczne otoczenia: klasa 2M2

Montaż i konserwacja

• Montaż: zawór i siłownik można zmontować bezpośrednio na obiekcie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Konserwacja: siłownik jest bezobsługowy.
• Utylizacja / bezpieczeństwo: nie rozbierać korpusu siłownika (naprężona sprężyna powrotna).

Ważna informacja dot. wyposażenia dodatkowego

• Nie stosować siłownika GQD321.9A z adapterem termicznym ALJ100 (ryzyko porażenia prądem z powodu braku uziemienia przy tej kombinacji).

Podsumowanie

Siemens GQD321.9A to siłownik obrotowy AC 230 V do sterowania 2-stawnego, z momentem 2 Nm i sprężyną powrotną do realizacji funkcji bezpieczeństwa. Przystosowany do pracy z zaworami kulowymi Siemens DN15…DN25, zapewnia stabilne działanie, mechaniczne wskazanie położenia oraz szybki powrót do położenia zerowego w razie zaniku zasilania.
