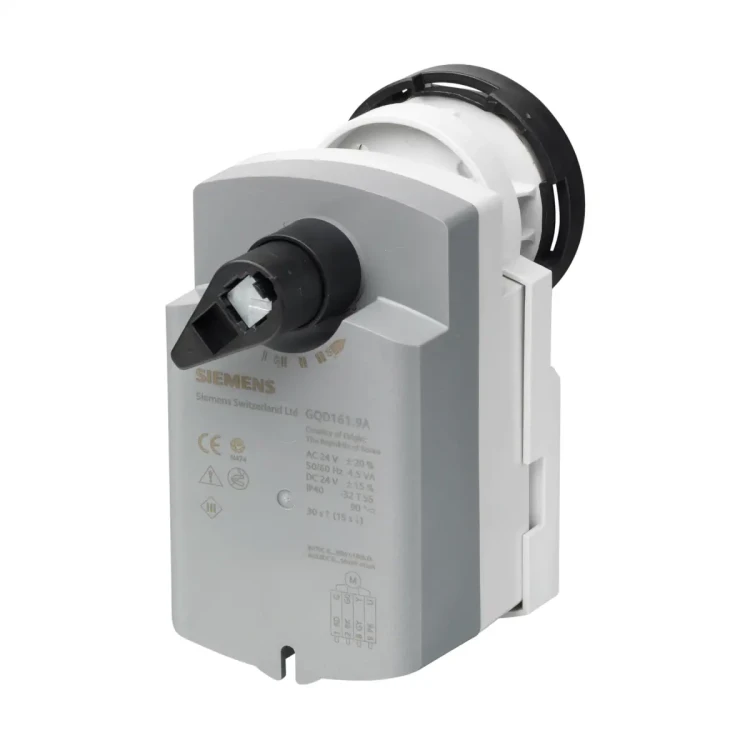

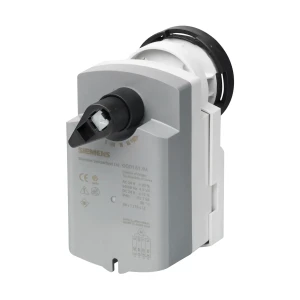

GQD161.9A Siłownik elektromechaniczny, 2 [Nm], 0..10 [V], 24 [V] AC/DC, 30/15 [s], sprężyna powrotna

GQD161.9A to elektromechaniczny siłownik obrotowy ze sprężyną powrotną z serii ACVATIX™, przeznaczony do ciągłej regulacji (0…10 V DC) zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Współpracuje z zaworami kulowymi regulacyjnymi, odcinającymi i przełączającymi Siemens serii VAI61.., VBI61.., VAG61.., VBG61.., VAI60.., VBI60.., VAG60.. i VBG60.. o średnicach DN15…DN25, a dzięki sprężynie powrotnej zapewnia automatyczny powrót zaworu do położenia zerowego w razie zaniku napięcia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GQD161.9A
• Typ: elektromechaniczny siłownik obrotowy ze sprężyną powrotną do zaworów kulowych
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Przeznaczenie: do zaworów kulowych regulacyjnych przelotowych i trójdrogowych oraz zaworów odcinających i przełączających Siemens: VAI61.., VBI61.., VAG61.., VBG61.., VAI60.., VBI60.., VAG60.., VBG60.. (DN15…DN25)
• Rodzaj sterowania: ciągłe (analogowe 0…10 V DC)
• Kierunek działania: zawór kulowy normalnie zamknięty (NZ), obrót „OTWÓRZ” przeciwnie do ruchu wskazówek zegara
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment (zablokowany): 6 Nm
• Minimalny moment trzymający: 2 Nm
• Kąt obrotu nominalny: 90° (mechanicznie ograniczony do 95° ± 2°)
• Czas przebiegu 90°: ok. 30 s
• Czas zamykania sprężyną powrotną: ok. 15 s
• Napięcie zasilania: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±15% (20,4…55,2 V DC)
• Pobór mocy w ruchu: 4,1 VA / 2,7 W
• Pobór mocy w podtrzymaniu: 3,0 VA / 1,9 W
• Sygnał sterujący: 0…10 V DC (zacisk Y, maks. 35 V DC)
• Sprzężenie zwrotne położenia: 0…10 V DC (zacisk U, maks. ±1 mA DC)
• Samoadaptacja zakresu kąta obrotu: tak
• Poziom hałasu (praca siłownika): ok. 44 dB(A)
• Poziom hałasu (sprężyna powrotna): ok. 59 dB(A)
• Dopuszczalna temperatura medium w zaworze: 0…120 °C
• Temperatura otoczenia – praca: -32…55 °C
• Temperatura otoczenia – transport: -32…70 °C
• Temperatura otoczenia – składowanie: -32…50 °C
• Dopuszczalna wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP40 (wg EN 60529)
• Klasa bezpieczeństwa: III (dla 24 V AC / 24…48 V DC wg EN 60730)
• Materiał obudowy: tworzywo sztuczne wzmocnione włóknem szklanym, ognioodporne, niebromowane i niechlorowane
• Długość kabla podłączeniowego: 0,9 m
• Przekrój żył przewodu: 0,75 mm²
• Masa (bez opakowania): ok. 0,68 kg

Zastosowanie

Siłownik GQD161.9A przeznaczony jest do automatycznej regulacji przepływu wody w zaworach kulowych stosowanych w systemach HVAC. Może być stosowany do sterowania następującymi zaworami kulowymi Siemens:

• Zawory kulowe regulacyjne przelotowe VA..61.. – VAI61.. (gwint wewnętrzny Rp) oraz VAG61.. (gwint zewnętrzny G..B) o średnicach DN15…DN25.
• Zawory kulowe regulacyjne trójdrogowe VB..61.. – VBI61.. (gwint wewnętrzny Rp) oraz VBG61.. (gwint zewnętrzny G..B) o średnicach DN15…DN25.
• Zawory kulowe odcinające i przełączające VA..60.. / VB..60.. – serie VAI60.., VBI60.., VAG60.., VBG60.. o średnicach DN15…DN25.

Dane techniczne dotyczące aplikacji i warunki gwarancji obowiązują wyłącznie przy stosowaniu siłownika z wymienionymi zaworami kulowymi Siemens.

Funkcje i działanie

Sterowanie ciągłe 0…10 V DC

• GQD161.9A realizuje ciągłą regulację położenia zaworu kulowego w funkcji sygnału sterującego 0…10 V DC (zacisk Y względem G0).
• Wzrost napięcia sterującego powoduje obrót przeciwnie do ruchu wskazówek zegara i otwieranie zaworu kulowego normalnie zamkniętego (NZ).
• Zakres 0…10 V DC odpowiada zmianie przepływu od 0% (zawór zamknięty) do 100% (zawór całkowicie otwarty).
• Maksymalne dopuszczalne napięcie wejściowe na zacisku Y wynosi 35 V DC.

Sprężyna powrotna – pozycja awaryjna

• W przypadku awarii zasilania lub wyłączenia napięcia roboczego wbudowana sprężyna powrotna ustawia zawór kulowy w jego mechanicznym położeniu zerowym.
• Czas przejścia do położenia awaryjnego (zamknięcia zaworu NZ) wynosi ok. 15 s, co zapewnia bezpieczne zachowanie instalacji.

Samoadaptacja zakresu kąta obrotu

• Siłownik GQD161.9A posiada funkcję samoadaptacji zakresu kąta obrotu, która automatycznie dopasowuje ruch siłownika do rzeczywistego zakresu roboczego zaworu kulowego.

Wskazanie położenia – mechaniczne i elektryczne

• Mechaniczne wskazanie kąta obrotu realizowane jest za pomocą dźwigni ręcznej pełniącej rolę wskaźnika położenia.
• Producent zwraca uwagę, że ręczne przestawianie wskaźnika położenia może uszkodzić przekładnię i nie jest przewidziane jako sposób sterowania siłownikiem.
• Dodatkowo siłownik udostępnia sygnał sprzężenia zwrotnego 0…10 V DC na zacisku U (przewody 9–2), przekazujący informację o aktualnym położeniu zaworu; maksymalny prąd wyjściowy wynosi ±1 mA DC.

Silnik i przekładnia

• Bezszczotkowy, trwały silnik prądu stałego zapewnia niezawodną pracę niezależnie od obciążenia.
• Siłownik nie wymaga przełącznika pozycji końcowej, jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu położeń krańcowych.
• Przekładnia zębata jest bezobsługowa i cechuje się cichą pracą.

Budowa i materiały

• Obudowa z tworzywa sztucznego wzmocnionego włóknem szklanym, o właściwościach ognioodpornych, niebromowanych i niechlorowanych.
• Stopień ochrony obudowy IP40 (zgodnie z EN 60529) przy prawidłowym montażu i okablowaniu zgodnie z instrukcją.
• Kompaktowe wymiary (wg rysunku wymiarowego): ok. 74,4 × 112,3 × 135,5 mm (szerokość × wysokość × głębokość).

Podłączenie elektryczne i okablowanie

Siłownik GQD161.9A jest wyposażony w fabrycznie zamontowany kabel podłączeniowy o długości 0,9 m i przekroju żył 0,75 mm². Dla wersji 24 V AC / 24…48 V DC obowiązują następujące oznaczenia przewodów:

• G (czerwony, RD): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (czarny, BK): przewód neutralny (powrót)
• Y1 (fioletowy, VT): sygnał sterujący 0 V / 24 V AC, 24…48 V DC – kierunek „przeciwnie do ruchu wskazówek zegara” (NZ), zgodnie ze schematem połączeń producenta
• Y2 (pomarańczowy, OG): sygnał sterujący 0 V / 24 V AC, 24…48 V DC – kierunek „zgodnie z ruchem wskazówek zegara” (NZ)
• Y (szary, GY): analogowy sygnał sterujący 0…10 V DC
• U (różowy, PK): wyjściowy sygnał sprzężenia zwrotnego 0…10 V DC

Minimalny prąd załączania dla sygnałów sterujących typu otwórz/zamknij (przy 24 V AC / 24…48 V DC) wynosi > 8 mA AC / DC.

Warunki pracy, montaż i wyposażenie dodatkowe

• Zakres temperatury otoczenia (praca): -32…55 °C; transport: -32…70 °C; składowanie: -32…50 °C.
• Wilgotność otoczenia: do 95% r.h., bez kondensacji (dla pracy, transportu i składowania).
• Siłownik i zawór mogą być montowane bezpośrednio na obiekcie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Należy zachować minimalne odstępy od ścian i stropów: co najmniej 100 mm z boku i 200 mm nad siłownikiem, aby zapewnić miejsce na montaż, okablowanie i obsługę.
• W instalacjach narażonych na kondensację pary wodnej zaleca się stosowanie adaptera termicznego ALJ100 w celu zabezpieczenia siłownika.

Normy i zgodność

• Norma produktu: EN 60730, Część 2-14 – elektryczne siłowniki wykonawcze
• Kompatybilność elektromagnetyczna: do stosowania w środowiskach mieszkalnych, handlowych i przemysłowych
• Dostępne są deklaracje zgodności EU (CE), RCM oraz deklaracja środowiskowa produktu (informacje m.in. o zgodności z RoHS, składzie materiałowym, opakowaniu i zasadach utylizacji).

Podsumowanie

Siemens GQD161.9A to kompaktowy, wytrzymały siłownik obrotowy ze sprężyną powrotną o nominalnym momencie 2 Nm, zasilany z 24 V AC / 24…48 V DC i sterowany sygnałem 0…10 V DC. Funkcja samoadaptacji kąta obrotu, wbudowane sprzężenie zwrotne 0…10 V, odporność na przeciążenia, cicha i bezobsługowa przekładnia oraz możliwość współpracy z szeroką gamą zaworów kulowych Siemens DN15…DN25 sprawiają, że jest to nowoczesne i bezpieczne rozwiązanie do precyzyjnej regulacji przepływu w instalacjach HVAC.
