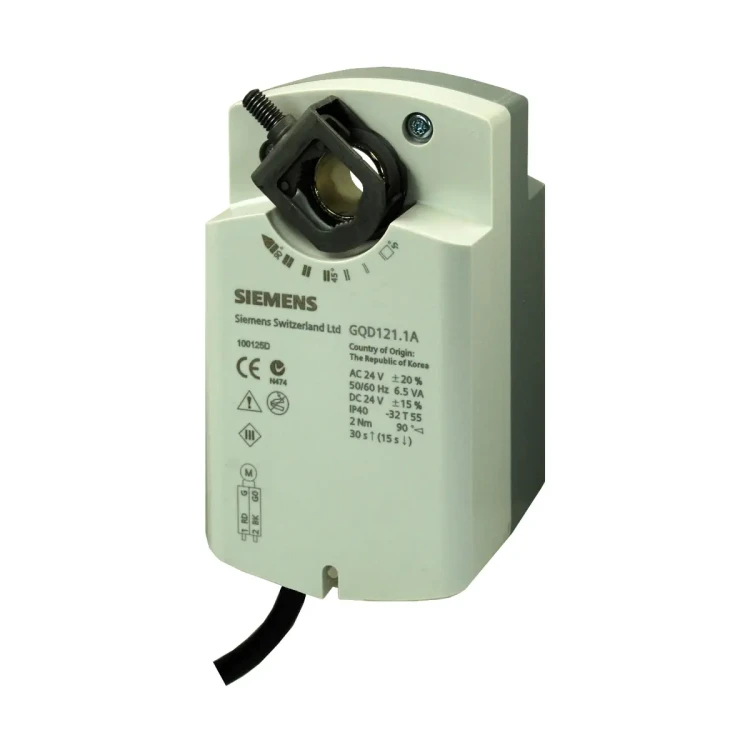

GQD131.1A Siłownik obrotowy ze sprężyną powrotną, 2 [Nm], 3-stawny, 24 [V] AC/DC, 30/15 [s]

GQD131.1A to obrotowy siłownik do przepustnic powietrza Siemens z serii OpenAir™, przeznaczony do napędu klap strefowych w instalacjach wentylacyjnych. Pracuje z regulacją 3-stawną, oferuje nominalny moment 2 Nm i posiada sprężynę powrotną, która po zaniku zasilania ustawia siłownik w położeniu „zerowym”. Wersja GQD131.1A zasilana jest napięciem 24 V AC lub 24…48 V DC i dostarczana z fabrycznie zamontowanym kablem 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GQD131.1A
• Typ: siłownik obrotowy do przepustnic powietrza (klap strefowych)
• Sterowanie: 3-stawne
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Moment nominalny: 2 Nm
• Sprężyna powrotna: tak (powrót do pozycji „zerowej” przy zaniku zasilania)
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną: 15 s
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²
• Przełączniki pomocnicze: nie
• Stopień ochrony obudowy: IP40

Zastosowanie

• Do przepustnic powietrza o powierzchni do około 0,3 m² (zależnie od tarcia).
• Bezpośredni napęd klap strefowych przy regulacji przepływu powietrza w kanałach.

Funkcje i działanie

Sterowanie 3-stawne

Kierunek obrotu może być zgodny lub przeciwny do ruchu wskazówek zegara (zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania). Dla sygnałów sterujących:

• Y1 (przewód fioletowy 6) ZAŁ.: obrót w kierunku zgodnym z ruchem wskazówek zegara.
• Y2 (przewód pomarańczowy 7) ZAŁ.: obrót w kierunku przeciwnym do ruchu wskazówek zegara.
• Y1 i Y2 ZAŁ. jednocześnie: obrót w kierunku przeciwnym do ruchu wskazówek zegara.
• Y1 i Y2 WYŁ.: siłownik zatrzymuje się.

Sprężyna powrotna

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Zasilanie WYŁ.: obrót w kierunku przeciwnym do ruchu wskazówek zegara realizowany mechanicznie (sprężyną).

Podłączenie elektryczne i okablowanie

• Zasilanie: G (1) – przewód czerwony, G0 (2) – przewód czarny.
• Sterowanie 3-stawne: Y1 (6) – przewód fioletowy, Y2 (7) – przewód pomarańczowy.
• Sygnał sterujący (Y1/Y2): 24 V AC / 24…48 V DC lub 0 V AC; prąd typowo: 8 mA.
• Długość kabla: 0,9 m; przekrój: 0,75 mm².

Dane techniczne

• Zasilanie (AC): 24 V AC ±20%, 50/60 Hz
• Zasilanie (DC): 24…48 V DC ±20%
• Pobór mocy (w ruchu): 4 VA / 2,5 W
• Pobór mocy (w stanie zatrzymania): 3 VA / 1,5 W
• Moment nominalny: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu: 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną (po zaniku zasilania): 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 60 000 cykli
• Stopień ochrony: IP40
• Warunki pracy: wewnątrz pomieszczeń, chronione przed wpływami atmosferycznymi; -32…+55°C; wilgotność < 95% r.h. (bez kondensacji)
• Transport: -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
• Składowanie: -32…+50°C; wilgotność < 95% r.h. (bez kondensacji)
• Wał przepustnicy (kwadratowy): 6…11 mm, min. długość 20 mm, max. twardość 300 HV
• Wał przepustnicy (okrągły): 8…15 mm, min. długość 20 mm, max. twardość 300 HV
• Masa: 0,500 kg

Montaż

• Siłownik należy zamontować w pozycji zapewniającej łatwy dostęp do przewodów i adaptera wału.
• Przed uruchomieniem należy sprawdzić prawidłowość montażu, kierunek obrotu oraz szczelne zamykanie przepustnicy w położeniu zamknięcia.

Podsumowanie

Siemens GQD131.1A to kompaktowy siłownik obrotowy 2 Nm do przepustnic powietrza, przeznaczony do sterowania 3-stawnego i pracy z napięciem 24 V AC lub 24…48 V DC. Sprężyna powrotna, szybki przebieg 90° w 30 s oraz stopień ochrony IP40 czynią go praktycznym wyborem do napędu klap strefowych w kanałach wentylacyjnych.
