GQD121.1A Siłownik obrotowy ze sprężyną powrotną, 2 [Nm], 2-stawny, 24 [V] AC/DC, 30/15 [s]

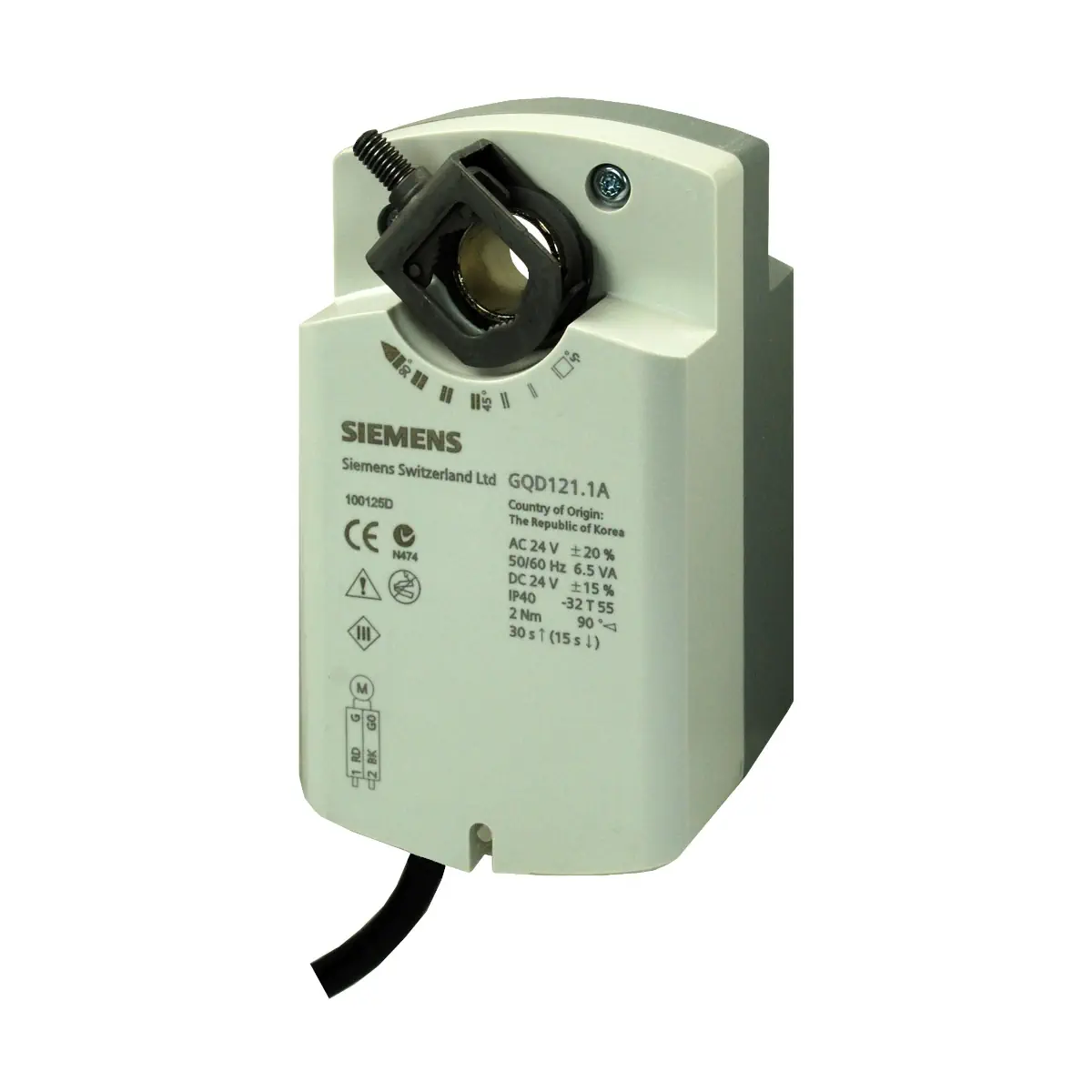

Siemens GQD121.1A to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania 2-stawnego (otwórz–zamknij). Zasilany napięciem 24 V AC/DC, rozwija nominalny moment 2 Nm i posiada sprężynę powrotną, która w przypadku zaniku zasilania ustawia siłownik w pozycji „zerowej”. Fabrycznie wyposażony jest w kabel przyłączeniowy 0,9 m i nadaje się do bezpośredniego napędu przepustnic o powierzchni do ok. 0,3 m² (zależnie od tarcia).

Najważniejsze cechy

• Producent: Siemens
• Model: GQD121.1A
• Typ: siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: bezpośredni napęd klap strefowych / regulacja przepływu powietrza w kanałach
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24 V DC ±15%
• Sterowanie: 2-stawne (otwórz–zamknij)
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas powrotu sprężyną (po zaniku zasilania): 15 s
• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²
• Stopień ochrony obudowy: IP40
• Masa (bez opakowania): 0,480 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do około 0,3 m² (w zależności od tarcia).
• Do bezpośredniego napędu klap strefowych przy regulacji przepływu powietrza w kanałach.

Funkcje i działanie

Sterowanie 2-stawne (otwórz–zamknij)

• Zasilanie ZAŁ.: siłownik obraca się w kierunku zgodnym z ruchem wskazówek zegara.
• Zasilanie WYŁ.: siłownik obraca się w kierunku przeciwnym do ruchu wskazówek zegara, mechanicznie (sprężyną powrotną).
• Kierunek obrotu: zależny od pozycji montażu na osi przepustnicy.

Sprężyna powrotna

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC
• Przewody (fabryczny kabel 0,9 m):
  • G (1) – czerwony: potencjał systemowy 24 V AC/DC
  • G0 (2) – czarny: masa
• Zabezpieczenie linii zasilającej (szybki): 2 A
• Siłowniki mogą być stosowane tylko z SELV lub PELV zgodnie z HD 384.
• Siłownik posiada podwójną izolację i nie posiada podłączania do uziemienia ochronnego.
• Dopuszcza się równoległe połączenie maksymalnie 10 siłowników tego samego typu.

Dane techniczne

• Zasilanie AC: 24 V AC ±20%, 50/60 Hz
• Zasilanie DC: 24 V DC ±15%
• Pobór mocy (w ruchu): 6,5 VA / 4,5 W
• Pobór mocy (w stanie zatrzymania): 4 VA / 2,5 W
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną: 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 60 000 cykli
• Stopień ochrony: IP40
• Warunki pracy: wewnątrz pomieszczeń, chronione przed wpływami atmosferycznymi; -32…+55 °C; wilgotność < 95% r.h. (bez kondensacji)
• Transport: -32…+70 °C; wilgotność < 95% r.h. (bez kondensacji)
• Składowanie: -32…+50 °C; wilgotność < 95% r.h. (bez kondensacji)
• Materiał obudowy: tworzywo sztuczne wzmocnione włóknem szklanym

Montaż

• Siłownik należy zamontować w pozycji zapewniającej łatwy dostęp do przewodów i adaptera wału.
• Wymagania dla wału przepustnicy:
  • Kwadratowy: 6…11 mm, min. długość 20 mm, maks. twardość 300 HV
  • Okrągły: 8…15 mm, min. długość 20 mm, maks. twardość 300 HV

Wymiary i masa

• Wymiary siłownika: 122 × 63 × 70 mm
• Masa: 0,480 kg

Podsumowanie

GQD121.1A to kompaktowy siłownik do przepustnic powietrza 24 V AC/DC ze sterowaniem 2-stawnym i sprężyną powrotną. Moment 2 Nm, szybki czas przebiegu 30 s / 90°, gotowy przewód 0,9 m oraz ochrona IP40 czynią go praktycznym rozwiązaniem do napędu klap strefowych i regulacji przepływu powietrza w kanałach wentylacyjnych.
