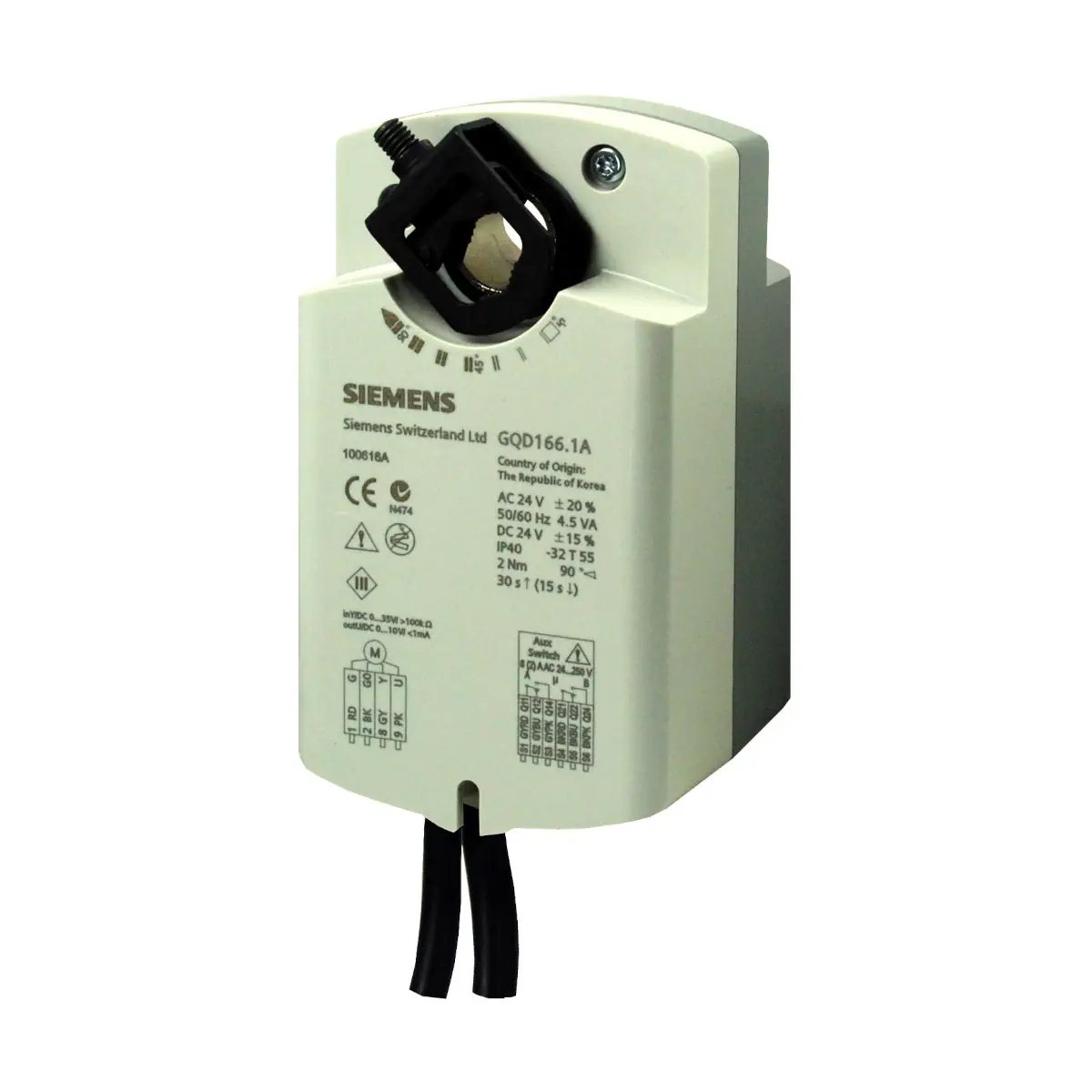

GQD126.1A Siłownik obrotowy ze sprężyną powrotną, 2 [Nm], 2-stawny, 24 [V] AC/DC, 30/15 [s], 2 styki pomocnicze

Siemens GQD126.1A to kompaktowy siłownik z serii OpenAir™ do przepustnic powietrza, zasilany 24 V AC/DC i sterowany sygnałem 2-stawnym (otwórz–zamknij). Napęd oferuje moment nominalny 2 Nm, posiada sprężynę powrotną (ustawienie w pozycję „zerową” po zaniku zasilania) oraz dwa przełączniki pomocnicze do realizacji dodatkowych funkcji. Siłownik dostarczany jest z fabrycznie zamontowanym kablem 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GQD126.1A
• Seria: OpenAir™
• Typ: siłownik obrotowy do przepustnic powietrza (bezpośredni napęd)
• Sterowanie: 2-stawne (otwórz–zamknij)
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24 V DC ±15%
• Moment obrotowy (nominalny): 2 Nm
• Sprężyna powrotna: tak (powrót do pozycji „zerowej” po zaniku zasilania)
• Przełączniki pomocnicze: tak (2 szt., fabryczne punkty przełączania: 5° i 85°)
• Kabel przyłączeniowy: 0,9 m, przekrój 0,75 mm²
• Stopień ochrony obudowy: IP40

Zastosowanie

GQD126.1A przeznaczony jest do napędu przepustnic powietrza o powierzchni do ok. 0,3 m² (w zależności od tarcia). Stosowany jako bezpośredni napęd klap strefowych przy regulacji przepływu powietrza w kanałach.

Funkcje i działanie

Sterowanie 2-stawne + sprężyna powrotna

• Zasilanie ZAŁ.: siłownik przestawia przepustnicę do położenia roboczego.
• Zasilanie WYŁ. (zanik zasilania): sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Kierunek obrotu: zgodny lub przeciwny do ruchu wskazówek zegara (zależnie od pozycji montażu na osi przepustnicy oraz rodzaju sterowania).

Przełączniki pomocnicze (dodatkowe funkcje)

• Punkty przełączania: ustawione fabrycznie na 5° i 85°.
• Parametry styków (AC): 24…230 V AC, 6 A (obciążenie rezystancyjne) / 2 A (obciążenie indukcyjne).
• Parametry styków (DC): 12…30 V DC, 2 A.
• Uwaga: nie wolno mieszać napięć 24 V i 230 V AC na wyjściach przełączników.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC/DC: przewód czerwony (1) – G, przewód czarny (2) – G0.
• Siłownik: fabrycznie zamontowany kabel o długości 0,9 m i przekroju 0,75 mm².
• Połączenie równoległe: dopuszczalne maksymalnie 10 siłowników tego samego typu.

Dane techniczne

• Napięcie zasilania: 24 V AC ±20% (50/60 Hz) / 24 V DC ±15%
• Pobór mocy (w ruchu): 6,5 VA / 4,5 W
• Pobór mocy (w stanie zatrzymania): 4 VA / 2,5 W
• Moment obrotowy nominalny: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną (po zaniku zasilania): 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 60 000 cykli
• Obsługiwane wały przepustnicy: okrągły 8…15 mm lub kwadratowy 6…11 mm (min. długość 20 mm, max. twardość 300 HV)
• Stopień ochrony: IP40
• Warunki pracy: wewnątrz pomieszczeń, chronione przed wpływami atmosferycznymi; temperatura -32…+55°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa: 0,600 kg

Montaż

• Siłownik należy zamontować w pozycji zapewniającej łatwy dostęp do przewodów i adaptera wału.
• Przed uruchomieniem należy sprawdzić poprawność montażu, pewne zamocowanie (aby zapobiec obróceniu/zablokowaniu) oraz kierunek obrotu.

Podsumowanie

Siemens GQD126.1A to siłownik obrotowy 24 V AC/DC do sterowania 2-stawnego, przeznaczony do przepustnic powietrza (do ok. 0,3 m²). Moment 2 Nm, sprężyna powrotna oraz przełączniki pomocnicze (5° / 85°) sprawiają, że jest to praktyczne rozwiązanie do klap strefowych i aplikacji wentylacyjnych wymagających funkcji bezpieczeństwa po zaniku zasilania i dodatkowych sygnałów przełączeniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada deklarację zgodności CE.
• Siłownik do przepustnic powietrza GQD126.1A jest urządzeniem elektrycznym przeznaczonym do montażu wewnątrz pomieszczeń, w miejscach chronionych przed wpływami atmosferycznymi.
• Stopień ochrony obudowy: IP40. Urządzenie nie jest przeznaczone do kontaktu z wodą. Nie wystawiać siłownika ani jego przewodów przyłączeniowych na działanie wody i nie układać kabli w wodzie.
• Zasilanie urządzenia: 24 V AC/DC. Stosować wyłącznie niskie napięcie bezpieczne SELV lub niskie napięcie ochronne PELV zgodnie z dokumentacją producenta.
• Do zasilania stosować bezpieczny transformator izolacyjny zgodny z EN 61558, przeznaczony do pracy ze 100% obciążeniem i zasilania obwodów SELV/PELV. Dobór i zabezpieczenie transformatora wykonać zgodnie z lokalnymi przepisami.
• Przed montażem, podłączeniem lub uruchomieniem należy sprawdzić zgodność napięcia zasilania i okablowania ze schematem producenta. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Montaż, okablowanie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz schematami połączeń. Należy przestrzegać dopuszczalnych wartości technicznych i właściwych przekrojów oraz długości przewodów.
• Siłownik należy zamontować w pozycji zapewniającej łatwy dostęp do przewodów i adaptera wału oraz zgodnie z dopuszczalnymi wymiarami osi przepustnicy wskazanymi przez producenta.
• Urządzenie posiada sprężynę powrotną. W przypadku zaniku zasilania siłownik samoczynnie ustawia się w pozycji zerowej. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu elementu wykonawczego.
• Nie otwierać obudowy siłownika. Urządzenie jest bezobsługowe, a wszelkie naprawy może wykonywać wyłącznie autoryzowany serwis producenta. Otwarcie obudowy powoduje utratę gwarancji.
• Siłownik ze sprężyną powrotną zawiera naprężone elementy sprężynowe. Ewentualne otwieranie może być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu specjalnych narzędzi.
• Model GQD126.1A wyposażony jest w przełączniki pomocnicze. Do wyjść przełączników pomocniczych wolno podłączać tylko dopuszczalne napięcia zgodne z dokumentacją producenta; nie wolno mieszać napięć 24 V i 230 V AC.
• Dopuszczalne napięcia dla przełączników pomocniczych: AC 24…230 V, 6(2) A oraz DC 12…30 V, 2 A. Przekroczenie tych wartości lub nieprawidłowe podłączenie może spowodować zagrożenie bezpieczeństwa i uszkodzenie urządzenia.
• Dopuszcza się równoległe połączenie maksymalnie 10 siłowników tego samego typu, z zachowaniem dopuszczalnych długości przewodów i ich przekrojów.
