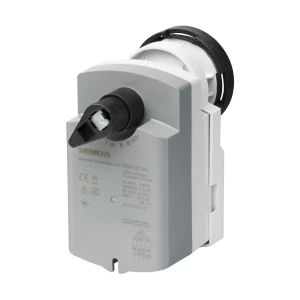

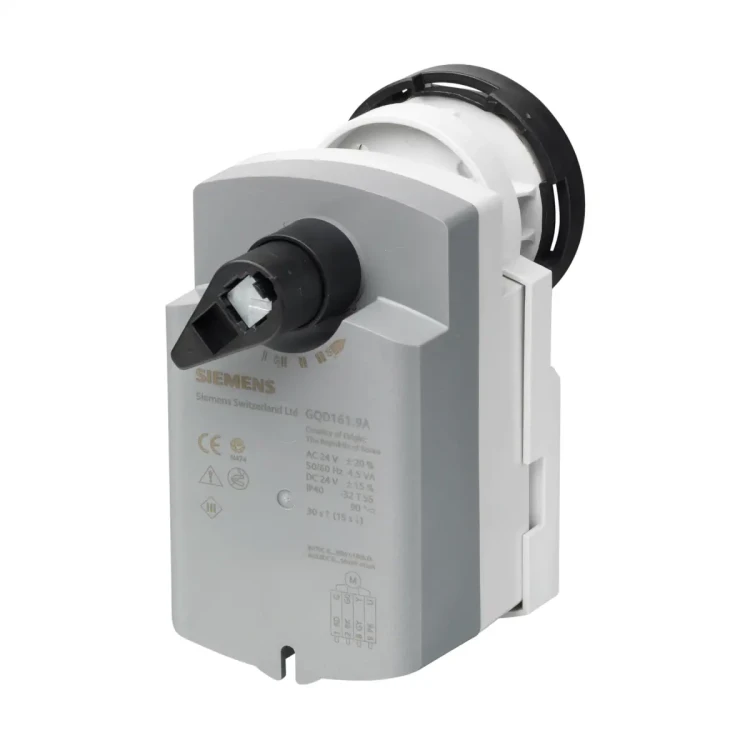

GQD131.9A Siłownik elektromechaniczny, 2 [Nm], 3-stawny, 24 [V] AC/DC, 30/15 [s], sprężyna powrotna

GQD131.9A to elektromechaniczny siłownik obrotowy ACVATIX™ ze sprężyną powrotną do funkcji bezpieczeństwa, przystosowany do 3‑stawnej regulacji zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Pracuje z napięciem 24 V AC lub 24…48 V DC, zapewnia nominalny moment obrotowy 2 Nm i w razie zaniku zasilania automatycznie ustawia zawór kulowy w jego mechanicznym położeniu zerowym.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GQD131.9A
• Typ urządzenia: elektromechaniczny siłownik obrotowy ze sprężyną powrotną (funkcja bezpieczeństwa)
• Rodzaj sterowania: 3‑stawne („otwórz” / „zamknij” / „stop”)
• Przeznaczenie: automatyczna regulacja zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zasilanie: AC 24 V ±20% (19,2…28,8 V), 50/60 Hz lub DC 24…48 V ±15% (20,4…55,2 V)
• Nominalny moment obrotowy: 2 Nm
• Moment maksymalny (zablokowany): 6 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu: 90° (mechanicznie ograniczony do ok. 95° ±2°)
• Czas przebiegu 90° (napęd silnikiem): ok. 30 s
• Czas zamknięcia sprężyną powrotną: ok. 15 s
• Funkcja bezpieczeństwa: sprężyna powrotna ustawia zawór kulowy w mechanicznym położeniu zerowym przy awarii zasilania
• Obsługiwane napięcia sterujące: sygnały 3‑stawne na wejściach Y1 / Y2 (24 V AC lub 24…48 V DC)
• Silnik: bezszczotkowy silnik prądu stałego o dużej trwałości, niezależny od obciążenia
• Ograniczenie krańcowe: brak przełączników pozycji końcowej, siłownik odporny na przeciążenia i utrzymujący pozycję po dojechaniu do końca zakresu
• Przekładnia: cicha, bezobsługowa przekładnia zębata
• Poziom hałasu: ok. 44 dB(A) podczas pracy silnika, ok. 59 dB(A) podczas powrotu sprężyny
• Stopień ochrony obudowy: IP40 (wg EN 60529)
• Klasa bezpieczeństwa (EN 60730): III (przy zasilaniu 24 V AC / 24 V DC)
• Temperatura medium w zaworze: 0…120 °C
• Temperatura otoczenia (praca – zakres rozszerzony): -32…55 °C
• Wilgotność otoczenia (praca, magazynowanie, transport): < 95% r.h., bez kondensacji
• Długość przewodu przyłączeniowego: 0,9 m
• Przekrój żył przewodu: 0,75 mm²
• Materiał obudowy: tworzywo sztuczne wzmocnione włóknem szklanym, ognioodporne, niebromowane i niechlorowane
• Masa: ok. 0,67 kg
• Wymiary siłownika: ok. 74,4 × 112,3 × 135,5 mm (szer. × gł. × wys.)

Zastosowanie

Siłownik GQD131.9A jest przeznaczony do automatycznego sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w których wymagana jest 3‑stawna regulacja oraz bezpieczne przejście do pozycji zerowej w przypadku zaniku zasilania.

Stosuje się go do zaworów kulowych regulacyjnych Siemens o średnicy DN 15…25:

• Zawory kulowe regulacyjne przelotowe VA..61..:
  • z gwintem wewnętrznym: VAI61.15.. (Rp ½", kvs 0,25…10 m³/h), VAI61.20.. (Rp ¾", kvs 4…10 m³/h), VAI61.25.. (Rp 1", kvs 6,3…16 m³/h)
  • z gwintem zewnętrznym: VAG61.15.. (G 1 B, kvs 1…6,3 m³/h), VAG61.20.. (G 1¼ B, kvs 4…10 m³/h), VAG61.25.. (G 1½ B, kvs 6,3…16 m³/h)
• Zawory kulowe regulacyjne trójdrogowe VB..61..:
  • z gwintem wewnętrznym: VBI61.15.. (Rp ½", kvs 1,6…6,3 m³/h), VBI61.20.. (Rp ¾", kvs 4…6,3 m³/h)
  • z gwintem zewnętrznym: VBG61.15.. (G 1 B, kvs 1,6…6,3 m³/h), VBG61.20.. (G 1¼ B, kvs 4…6,3 m³/h), VBG61.25‑10 (G 1½ B, kvs 10 m³/h)

Siłownik jest przeznaczony do współpracy z powyższymi zaworami kulowymi Siemens. Zastosowanie z innymi armaturami nieobjętymi w dokumentacji może skutkować brakiem spełnienia danych technicznych i utratą gwarancji.

Funkcje i działanie

Sterowanie 3‑stawne

Model GQD131.9A realizuje sterowanie 3‑stawne zaworem kulowym, który w stanie spoczynkowym jest normalnie zamknięty (NZ).

• Sygnał sterujący na wejściu Y1: obrót przeciwnie do ruchu wskazówek zegara – zawór kulowy otwiera się.
• Sygnał sterujący na wejściu Y2: obrót zgodnie z ruchem wskazówek zegara – zawór kulowy zamyka się.
• Brak sygnału na Y1 i Y2: siłownik zatrzymuje się w aktualnym położeniu.

• Minimalny zalecany czas impulsu sterującego: 500 ms – umożliwia płynną i dokładną regulację.
• Ograniczenie impulsów: należy unikać dojeżdżania do mechanicznych ograniczników krańcowych impulsami krótszymi niż 0,6 s, aby nie powodować uszkodzeń lub nieprawidłowej pracy.

Położenie awaryjne – sprężyna powrotna

• W przypadku awarii zasilania lub wyłączenia napięcia roboczego sprężyna powrotna automatycznie ustawia zawór kulowy w jego mechanicznym położeniu zerowym (pozycja bezpieczeństwa).
• Zapewnia to zamknięcie zaworu kulowego NZ i ochronę instalacji w razie zaniku zasilania.

Wskazanie położenia

• Siłownik posiada mechaniczny wskaźnik położenia w postaci dźwigni, która pokazuje aktualny kąt obrotu (0…90°).
• Ręczne przestawianie wskaźnika położenia nie jest przewidziane jako sposób sterowania – może doprowadzić do uszkodzenia przekładni.

Konstrukcja i niezawodność

• Bezszczotkowy silnik prądu stałego zapewnia długą żywotność i niezawodną pracę niezależnie od obciążenia.
• Siłownik nie wymaga wyłączników krańcowych – jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu położenia krańcowego.
• Przekładnia zębata jest cicha i bezobsługowa – nie jest wymagane okresowe smarowanie.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC / 24…48 V DC: poprzez przewody:
  • G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC
  • G0 (czarny): przewód neutralny systemowy
• Sterowanie 3‑stawne: poprzez wejścia:
  • Y1 (fioletowy): sygnał sterujący „otwórz” – obrót przeciwnie do ruchu wskazówek zegara (zawór otwiera się)
  • Y2 (pomarańczowy): sygnał sterujący „zamknij” – obrót zgodnie z ruchem wskazówek zegara (zawór zamyka się)
• Prąd załączenia dla działania „otwórz/zamknij” przy 24 V AC / 24…48 V DC: > 8 mA AC / DC.
• Długość przewodu: fabrycznie zamontowany kabel przyłączeniowy o długości 0,9 m, przekrój żył 0,75 mm².
• Bezpieczeństwo instalacji: brak wewnętrznego zabezpieczenia linii zasilających – dobór przekroju przewodów i zabezpieczeń należy wykonać zgodnie z lokalnymi przepisami oraz wartością znamionową bezpiecznika w instalacji.

Dane techniczne

• Zasilanie: AC 24 V ±20% (19,2…28,8 V), 50/60 Hz; DC 24…48 V ±15% (20,4…55,2 V)
• Pobór mocy w ruchu: 3,0 VA / 2,1 W
• Pobór mocy w podtrzymaniu: 2,2 VA / 1,4 W
• Nominalny moment obrotowy: 2 Nm
• Moment maksymalny (zablokowany): 6 Nm
• Minimalny moment trzymający: 2 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: ok. 95° ±2° (mechaniczny ogranicznik)
• Czas przebiegu nominalnego kąta 90°: 30 s
• Czas powrotu sprężyny (zamknięcie): 15 s
• Dopuszczalna temperatura medium w zaworze: 0…120 °C
• Temperatura otoczenia podczas pracy: -32…55 °C
• Temperatura transportu: -32…70 °C
• Temperatura składowania: -32…50 °C
• Wilgotność otoczenia: < 95% r.h., bez kondensacji (praca / transport / składowanie)
• Warunki mechaniczne otoczenia: klasa 2M2 (wg IEC 60721‑3‑1)
• Stopień ochrony: IP40 (wg EN 60529, zgodnie z zaleceniami montażowymi)
• Klasa bezpieczeństwa: III (24 V AC / 24 V DC, wg EN 60730)
• Norma wyrobu: EN 60730, część 2‑14 (siłowniki elektryczne)
• Poziom hałasu: ok. 44 dB(A) – silnik; ok. 59 dB(A) – sprężyna powrotna
• Masa: ok. 0,67 kg

Montaż i eksploatacja

• Siłownik GQD131.9A montuje się bezpośrednio na zaworze kulowym – nie są wymagane specjalne narzędzia ani dodatkowe nastawy.
• Pozycja montażu powinna umożliwiać swobodne podłączenie przewodów oraz odczyt wskaźnika położenia; zalecane jest zachowanie minimalnych odległości od ścian i stropów, aby zapewnić miejsce na montaż, okablowanie i obsługę.
• W instalacjach, w których może występować kondensacja na korpusie zaworu i siłownika, zaleca się zastosowanie opcjonalnego adaptera termicznego ALJ100 w celu ochrony siłownika.
• Siłownik jest bezobsługowy – nie wymaga okresowej konserwacji.
• Ze względu na naprężoną sprężynę powrotną nie wolno rozbierać korpusu siłownika; demontaż może spowodować gwałtowne uwolnienie elementów sprężynujących i obrażenia.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny, zgodnie z obowiązującymi przepisami – nie wolno wyrzucać go z odpadami komunalnymi.

Podsumowanie

Siemens GQD131.9A to trwały, 3‑stawny siłownik obrotowy ACVATIX™ ze sprężyną powrotną, przeznaczony do precyzyjnej regulacji zaworów kulowych regulacyjnych Siemens VA..61.. oraz VB..61.. (DN 15…25) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Bezszczotkowy silnik prądu stałego, odporność na przeciążenia, mechaniczny wskaźnik położenia oraz funkcja bezpiecznego domknięcia zaworu przy zaniku zasilania sprawiają, że GQD131.9A jest niezawodnym napędem do układów automatyki z 3‑stawnym sterowaniem przy napięciu 24 V AC / 24…48 V DC.
