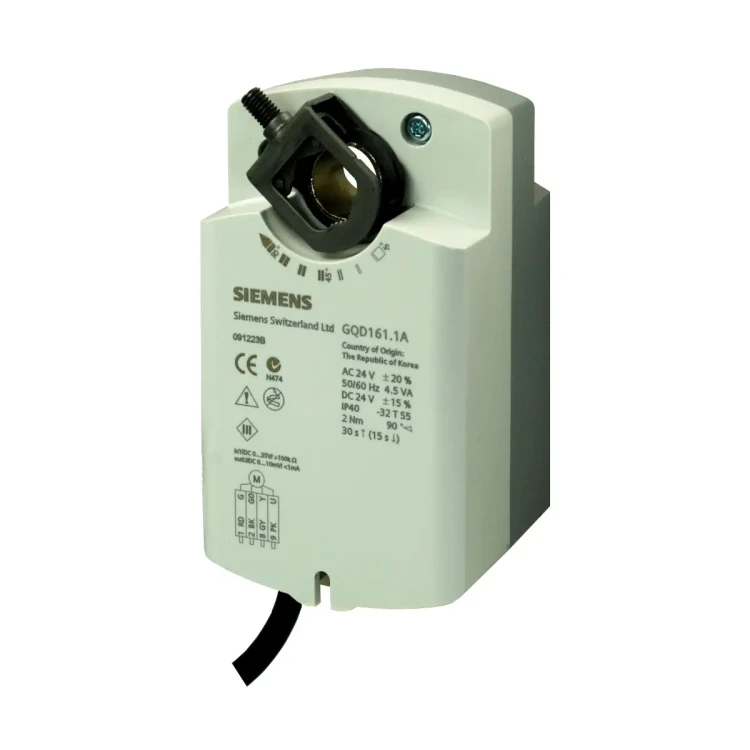

GQD161.1A Siłownik obrotowy ze sprężyną powrotną, 2 [Nm], 0..10 [V], 24 [V] AC/DC, 30/15 [s]

GQD161.1A to obrotowy siłownik do przepustnic powietrza Siemens (seria OpenAir™) ze sprężyną powrotną, przeznaczony do bezpośredniego napędu klap strefowych i regulacji przepływu powietrza w kanałach. Siłownik pracuje z napięciem 24 V AC lub 24…48 V DC i jest sterowany sygnałem analogowym 0…10 V DC. Fabrycznie wyposażony jest w przewód przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GQD161.1A
• Typ: siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Sterowanie: 0…10 V DC
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas powrotu sprężyną (po zaniku zasilania): 15 s
• Wyjście wskazania położenia: U 0…10 V DC
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²
• Stopień ochrony obudowy: IP40

Zastosowanie

GQD161.1A jest przeznaczony do:

• przepustnic powietrza o powierzchni do około 0,3 m² (zależnie od tarcia),
• bezpośredniego napędu klap strefowych przy regulacji przepływu powietrza w kanałach.

Funkcje i działanie

Sterowanie 0…10 V DC i kierunek obrotu

• Siłownik jest sterowany sygnałem 0…10 V DC na wejściu Y (maks. napięcie wejściowe Y: 0…35 V DC).
• Kierunek obrotu może być zgodny lub przeciwny do ruchu wskazówek zegara – zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania.
• Wyjście U 0…10 V DC służy do wskazania położenia.

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Podłączenie elektryczne (GQD161.1A)

• G (1), czerwony: potencjał systemowy 24 V AC / 24…48 V DC
• G0 (2), czarny: masa systemowa
• Y (8), szary: sygnał sterujący 0…10 V DC
• U (9), różowy: wskazanie położenia 0…10 V DC

Dane techniczne

• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Pobór mocy (w ruchu): 4,5 VA / 3 W
• Pobór mocy (w stanie zatrzymania): 3,5 VA / 2 W
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Ograniczenie mechaniczne kąta: 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną: 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 60 000 cykli
• Wejście sterujące Y: zakres roboczy 0…10 V DC (Y maks. 0…35 V DC)
• Wyjście U: 0…10 V DC (wskazanie położenia)
• Stopień ochrony: IP40
• Masa: 0,500 kg

Wymagania montażowe (oś przepustnicy)

• Wał kwadratowy: 6…11 mm, min. długość 20 mm, maks. twardość 300 HV
• Wał okrągły: 8…15 mm, min. długość 20 mm, maks. twardość 300 HV

Warunki środowiskowe

• Praca: wewnątrz pomieszczeń, chronione przed wpływami atmosferycznymi
• Temperatura pracy: -32…+55°C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Transport: -32…+70°C, < 95% r.h. (bez kondensacji)
• Składowanie: -32…+50°C, < 95% r.h. (bez kondensacji)

Podsumowanie

Siemens GQD161.1A to kompaktowy siłownik obrotowy 2 Nm do przepustnic powietrza, sterowany sygnałem 0…10 V DC i zasilany 24 V AC lub 24…48 V DC. Sprężyna powrotna zapewnia powrót do pozycji „zerowej” po zaniku zasilania, a wyjście U 0…10 V DC umożliwia podgląd położenia – dzięki czemu jest to praktyczne rozwiązanie do napędu klap strefowych w instalacjach wentylacyjnych.
