GQD166.1A Siłownik obrotowy ze sprężyną powrotną, 2 [Nm], 0..10 [V], 24 [V] AC/DC, 30/15 [s], 2 styki pomocnicze

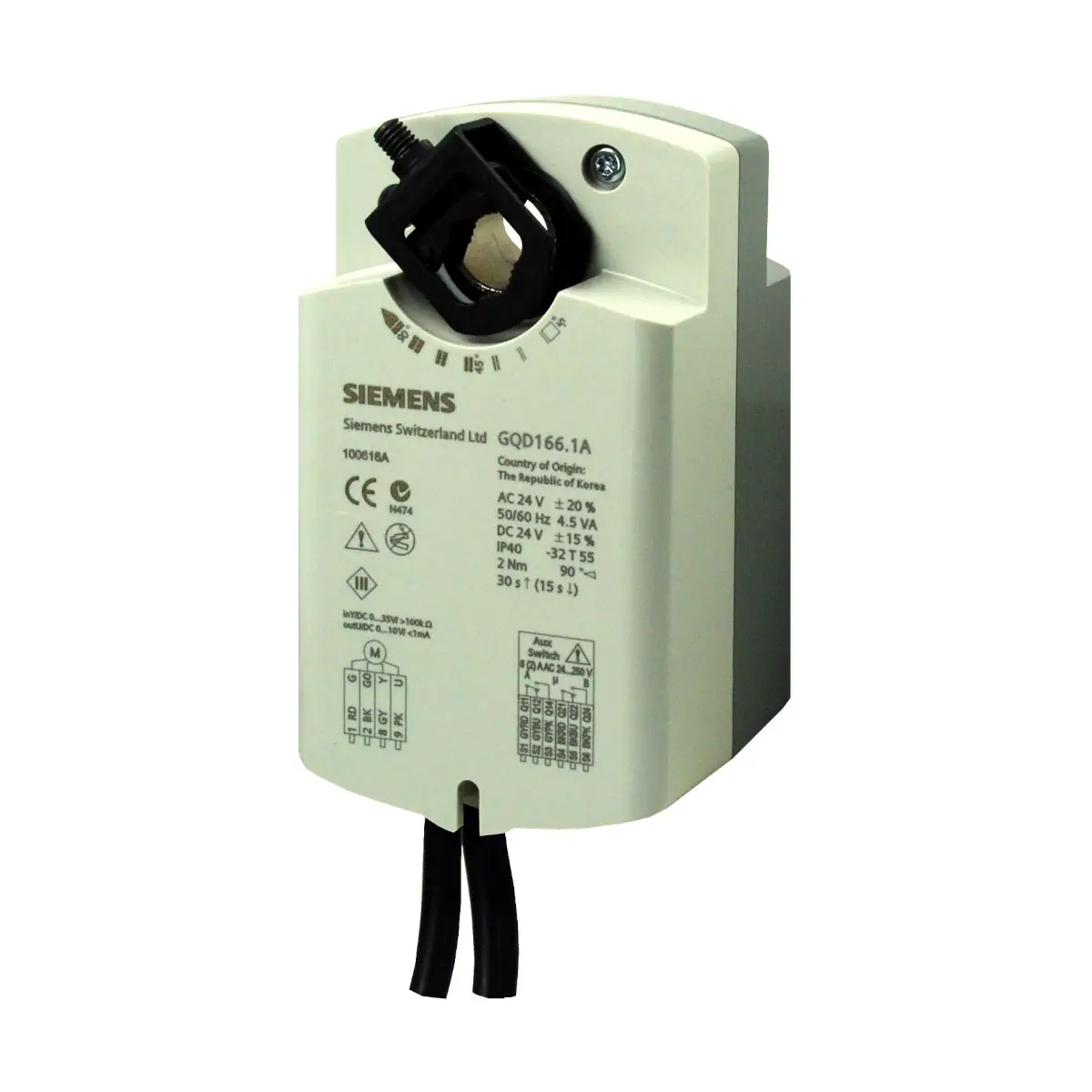

Siemens GQD166.1A to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do bezpośredniego napędu klap strefowych w kanałach wentylacyjnych. Pracuje z zasilaniem 24 V AC lub 24…48 V DC i jest sterowany sygnałem 0…10 V DC. Dzięki sprężynie powrotnej w przypadku zaniku zasilania siłownik przechodzi do pozycji „zerowej”, a wbudowane przełączniki pomocnicze umożliwiają realizację dodatkowych funkcji w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: GQD166.1A
• Typ: siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: przepustnice powietrza do ok. 0,3 m² (zależnie od tarcia)
• Sterowanie: 0…10 V DC
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Kąt obrotu (nominalny): 90°
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną powrotną (po zaniku zasilania): 15 s
• Przełączniki pomocnicze: tak (punkty przełączania ustawione na 5° i 85°)
• Kabel przyłączeniowy: fabrycznie montowany, 0,9 m, 0,75 mm²
• Stopień ochrony obudowy: IP40

Zastosowanie

GQD166.1A jest przeznaczony do napędu przepustnic powietrza (klap strefowych) i regulacji przepływu powietrza w kanałach. Może być stosowany do przepustnic o powierzchni do około 0,3 m², w zależności od tarcia.

Funkcje i działanie

Sterowanie 0…10 V DC

• Zakres roboczy wejścia Y: 0…10 V DC (napięcie wejściowe Y maks. 0…35 V DC)
• Prąd wejściowy (typowo): 8 mA
• Wskazanie położenia: wyjście U 0…10 V DC

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Kierunek obrotu

• Kierunek obrotu może być zgodny lub przeciwny do ruchu wskazówek zegara — zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania.

Przełączniki pomocnicze (wbudowane)

• Punkty przełączania: fabrycznie ustawione na 5° oraz 85°
• Parametry styków (AC): 24…230 V AC, 6 A (rez.) / 2 A (ind.)
• Parametry styków (DC): 12…30 V DC, 2 A

Podłączenie elektryczne (przewody)

• Zasilanie 24 V AC / 24…48 V DC: G (1) czerwony, G0 (2) czarny
• Wejście sterujące 0…10 V DC: Y (8) szary
• Wyjście wskazania położenia 0…10 V DC: U (9) różowy
• Przełącznik pomocniczy A: Q11/S1 szary/czerwony (wejście), Q12/S2 szary/niebieski (NC), Q14/S3 szary/różowy (NO)
• Przełącznik pomocniczy B: Q21/S4 czarny/czerwony (wejście), Q22/S5 czarny/niebieski (NC), Q24/S6 czarny/różowy (NO)

Dane techniczne

• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Pobór mocy (w ruchu): 4,5 VA / 3 W
• Pobór mocy (w stanie zatrzymania): 3,5 VA / 2 W
• Nominalny moment obrotowy: 2 Nm
• Maksymalny moment obrotowy: 6 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95 ± 2°
• Czas przebiegu 90°: 30 s
• Czas zamykania sprężyną: 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 60 000 cykli
• Długość kabla: 0,9 m
• Przekrój żył: 0,75 mm²
• Stopień ochrony: IP40
• Warunki pracy: wewnątrz pomieszczeń, chronione przed wpływami atmosferycznymi; -32…+55°C; wilgotność < 95% r.h. (bez kondensacji)
• Transport: -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
• Składowanie: -32…+50°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa: 0,620 kg

Montaż i wał przepustnicy

• Wał okrągły: 8…15 mm, min. długość 20 mm, maks. twardość 300 HV
• Wał kwadratowy: 6…11 mm, min. długość 20 mm, maks. twardość 300 HV
• Siłownik należy zamontować w pozycji zapewniającej łatwy dostęp do przewodów i adaptera wału.

Podsumowanie

Siemens GQD166.1A to kompaktowy siłownik obrotowy 2 Nm do przepustnic powietrza, z analogowym sterowaniem 0…10 V DC, zasilaniem 24 V AC / 24…48 V DC oraz sprężyną powrotną (powrót do pozycji „zerowej” przy zaniku zasilania). Wbudowane przełączniki pomocnicze (5° i 85°) oraz wyjście U 0…10 V DC do wskazania położenia ułatwiają integrację z automatyką HVAC w instalacjach strefowych.
