ASZ22.30 Potencjometr podwójny 1000Ω, 90°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN7..

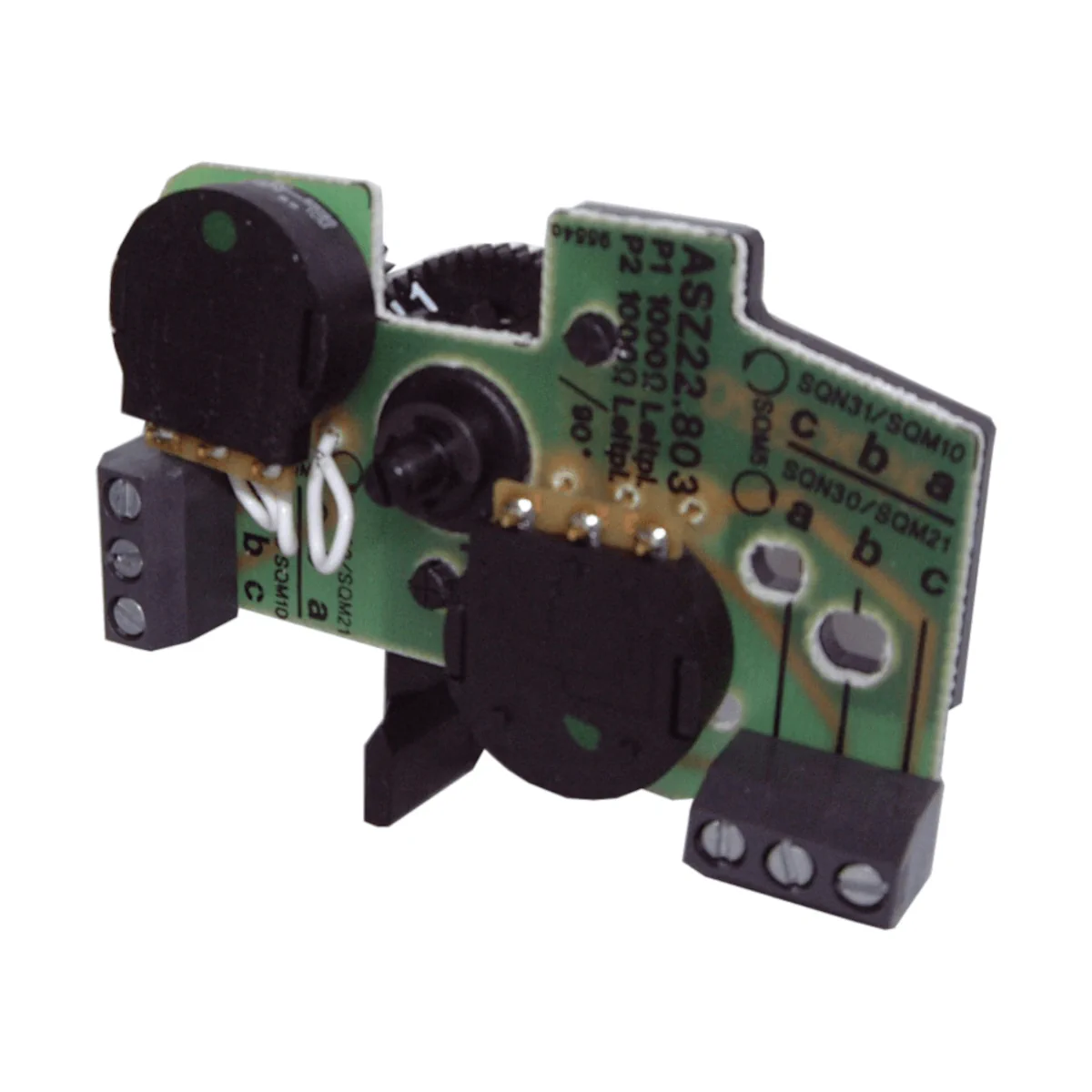

ASZ22.30 to podwójny potencjometr (2 tory rezystancyjne) w wykonaniu conductive plastic, przeznaczony do integracji z siłownikami SQM i SQN w celu elektrycznej sygnalizacji położenia wału siłownika oraz realizacji sygnału sprzężenia zwrotnego (position checkback). Wersja z tworzywem przewodzącym jest wymagana w aplikacjach z elektroniczną regulacją stosunku paliwo/powietrze oraz dla SQM5 we współpracy z elektronicznymi modułami funkcji AGA56 (wydłużona żywotność i lepsza rozdzielczość).

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.30
• Typ: podwójny potencjometr do integracji z siłownikami SQM / SQN
• Materiał ścieżki oporowej: conductive plastic (tworzywo przewodzące)
• Zastosowanie sygnału: wskazanie położenia i sprzężenie zwrotne położenia
• Efektywny zakres obrotu: 90°
• Rezystancja całkowita: 1000 / 1000 Ω (dwa tory)
• Napięcie pracy: 10 V DC
• Zaciski: 2× listwa śrubowa 3-polowa (łącznie 6 pól – dla podwójnego potencjometru)
• Montaż: bezpośrednio na wale siłownika, przeniesienie momentu cierne (tuleja zaciskowa / collet)
• Brak mechanicznych ograniczników: obrót mechaniczny 360°
• Masa: ok. 20 g

Zastosowanie

Potencjometr ASZ22.30 jest zaprojektowany do montażu na wałkach napędowych siłowników SQM i SQN. Może pracować jako:

• wskazanie położenia wału siłownika,
• sprzężenie zwrotne położenia (sygnał checkback) dla układów sterowania.

Konstrukcja i montaż

• Element rezystancyjny (conductive plastic) znajduje się w obudowie z tworzywa zamocowanej na płytce drukowanej.
• Potencjometr nie posiada mechanicznego ograniczenia kąta obrotu (obrót mechaniczny 360°, bez ograniczników).
• W modelu ASZ22.30 przeniesienie napędu między wałem siłownika a wrzecionem potencjometru realizowane jest ciernie – za pomocą tulei zaciskowej (collet), bezpośrednio na wale siłownika.
• Pozycja montażu: dowolna.

Podłączenie elektryczne (zasady)

• Oznaczenia zacisków: a – wyprowadzenie końca potencjometru, b – suwak (wiper), c – wyprowadzenie końca potencjometru.
• Napięcie pracy należy podać na „a” i „c”.
• Uwaga (conductive plastic): potencjometry mogą ulec zniszczeniu, jeżeli napięcie pracy zostanie podane pomiędzy a → b lub b → c.
• Zaciski przewodów: dla przekrojów 0,5…1 mm².

Dane techniczne

• Napięcie pracy: 10 V DC
• Efektywny kąt obrotu: 90°
• Obrót mechaniczny: 360°, bez ograniczników
• Dopuszczalna histereza: 0,3% z 90°
• Tolerancja rezystancji całkowitej: ±20%
• Rezystancja całkowita: 1000 / 1000 Ω
• Prąd suwaka (wiper current): maks. 100 µA
• Rezystancja przejścia styku suwaka (transfer resistance): maks. Rü ≤ 500 Ω
• Liniowość (dla Rges = 1000 Ω): ±1%
• Sleekness / microlinearity (alpha = 10°): ±0,5%
• Moment nastawczy zespołu potencjometru: ≤ 0,04 Nm
• Żywotność: ok. 2 miliony cykli przełączeń
• Warunki pracy: -20…+70°C, wilgotność < 95% r.h.
• Warunki składowania: -20…+60°C, wilgotność < 95% r.h.
• Warunki transportu: -50…+75°C, wilgotność < 95% r.h.
• Wysokość montażu: maks. 2000 m n.p.m.
• Masa: ok. 20 g

Podsumowanie

Siemens ASZ22.30 to podwójny potencjometr 1000/1000 Ω w technologii conductive plastic z efektywnym zakresem 90°, przeznaczony do integracji z siłownikami SQM i SQN w celu wiarygodnego wskazania oraz sprzężenia zwrotnego położenia. Wysoka trwałość (ok. 2 mln cykli), montaż bezpośrednio na wale (tuleja zaciskowa) oraz zasilanie 10 V DC czynią go właściwym wyborem szczególnie w aplikacjach wymagających lepszej rozdzielczości i wydłużonej żywotności.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do integracji z siłownikami SQM i SQN, do elektrycznego wskazywania położenia wału siłownika oraz do sygnału sprzężenia zwrotnego położenia.
• Dla modelu ASZ22.30 zastosowano potencjometr z tworzywa przewodzącego, podwójny, o efektywnym kącie obrotu 90°.
• Oznaczenia i zgodność CE / EAC dotyczą wyłącznie użytkowania produktu w połączeniu z odpowiednim siłownikiem.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie wolno ingerować w produkt ani go modyfikować.
• Wszystkie czynności związane z montażem, instalacją, okablowaniem i serwisem muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy odłączyć instalację od zasilania poprzez rozłączenie wszystkich biegunów, zabezpieczyć ją przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność okablowania.
• Nie uruchamiać produktu po uderzeniu lub wstrząsie, nawet jeśli nie widać uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą być w takim przypadku ograniczone.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Napięcie robocze dla modelu ASZ22.30 wynosi 10 V DC.
• Potencjometr należy zasilać wyłącznie pomiędzy zaciskami „a” i „c”. Przyłożenie napięcia roboczego pomiędzy „a-b” albo „b-c” może spowodować zniszczenie potencjometru z tworzywa przewodzącego.
• Model ASZ22.30 ma efektywny zakres obrotu 90°. Praca poza tym zakresem może powodować brak prawidłowego sygnału na styku ślizgacza (przerwanie obwodu).
• Produkt nie ma mechanicznego ograniczenia kąta obrotu (360° bez ograniczników końcowych), dlatego montaż i eksploatację należy prowadzić zgodnie z dokumentacją producenta i dopuszczalnym zakresem pracy.
• Dopuszczalna temperatura przechowywania wynosi od -20 do +60°C, transportu od -50 do +75°C, a pracy od -20 do +70°C.
• Dopuszczalna wilgotność względna wynosi poniżej 95% r.h., a maksymalna wysokość instalacji 2000 m n.p.m.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa oraz stwarza ryzyko porażenia prądem.
