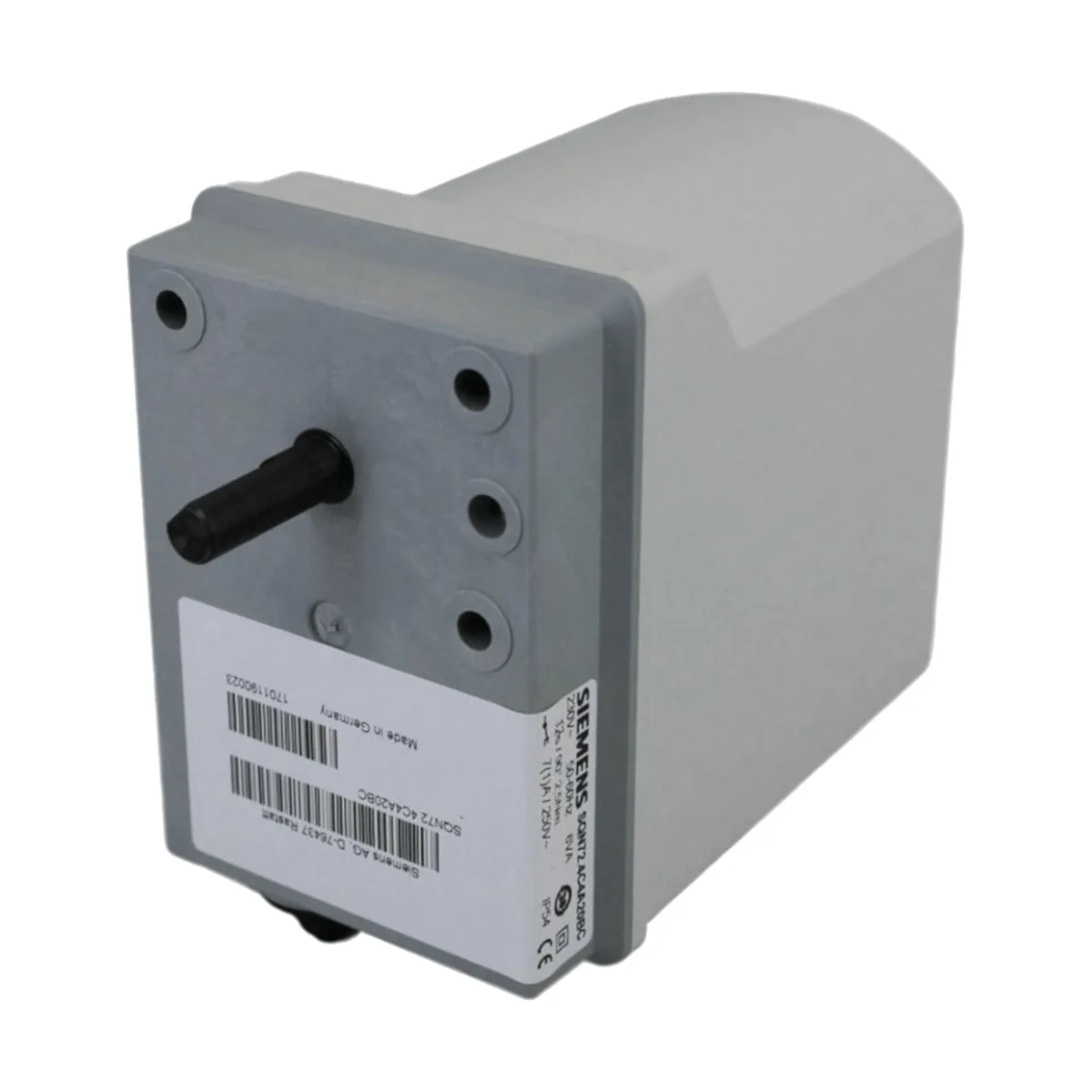

SQN72.2A4A20 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4s, 1,5Nm, do LME22..

SQN72.2A4A20 to elektromotoryczny siłownik (nastawnik) Siemens przeznaczony do pozycjonowania i napędu przepustnic powietrza / gazu oraz współpracy z elementami sterującymi w palnikach olejowych i gazowych o małej i średniej mocy cieplnej. Wersja SQN72 pracuje z kierunkiem obrotu przeciwnym do ruchu wskazówek zegara (patrząc od strony wału, przy otworze skierowanym w stronę wału) i jest zasilana z AC 230 V. Typ SQN72.2A4A20 odpowiada wykonaniu schematu A (m.in. do współpracy z LME22) i oferuje szybkie przestawienie oraz regulowane krzywkami punkty przełączania wyłączników krańcowych i pomocniczych.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.2A4A20
• Numer artykułu: BPZ:SQN72.2A4A20
• Typ: elektromotoryczny siłownik do przepustnic powietrza/gazu (palniki olejowe i gazowe)
• Zasilanie: AC 230 V (-15% / +10%), 50–60 Hz (±6%)
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (SQN72)
• Czas przestawienia: 4 s / 90° (przy 50 Hz; przy 60 Hz ok. 17% krócej)
• Maks. moment obciążenia (loading torque): 1,5 Nm
• Moment trzymający (holding torque): 0,7 Nm
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu przepustu kablowego i montażu)
• Wyłączniki: 2 wyłączniki krańcowe + 2 wolne wyłączniki pomocnicze (nastawiane krzywkami)
• Przekaźniki (w zależności od typu): 2 szt.
• Przystosowanie do montażu potencjometru: tak (potencjometr zamawiany oddzielnie)
• Obudowa: tworzywo odporne na udary i wysoką temperaturę

Zastosowanie

SQN72.2A4A20 jest przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu w palnikach olejowych, gazowych oraz w urządzeniach pomocniczych o małej i średniej mocy cieplnej. Umożliwia również zależne od obciążenia sterowanie ilością paliwa i powietrza do spalania.

Elementy wykonawcze mogą być sterowane (w zależności od aktualnego obciążenia palnika):

• w połączeniu z regulatorami P-PI lub PID (np. RWF5),
• bezpośrednio poprzez różne typy automatów palnikowych (np. LOA, LMO, LME, LFL),
• w połączeniu ze sterowaniem 1- lub 2-przewodowym albo regulatorami 3-położeniowymi.

Funkcje i działanie

Napęd i przekładnia

• Silnik synchroniczny napędza wał poprzez bezobsługową przekładnię.
• Przekładnia może zostać rozłączona (ręczne użycie sprzęgła – bolec naciskowy K), co ułatwia nastawy mechaniczne.
• Przerwa przy zmianie kierunku obrotu: > 100 ms.

Wyłączniki krańcowe i pomocnicze – regulacja krzywkami

• Punkty przełączania są ustawiane krążkami krzywkowymi z płynną regulacją (fine adjustment) przy użyciu standardowego śrubokręta.
• Skale przy krzywkach pokazują kąt punktu przełączania.
• Wyłączniki krańcowe: 2 szt.
• Wyłączniki pomocnicze (wolne): 2 szt.

Pozycja startowa (stan dostawy)

• W stanie dostawy (bez napięcia): wyłącznik krańcowy II w położeniu CLOSED.

Podłączenie elektryczne i okablowanie

• Technologia przyłączeniowa: zaciski wtykowe (plug terminals).
• Złącza / przestrzenie wtykowe: X1 (4-biegunowe) oraz X2 (5-biegunowe).
• Typ zacisków: CUM (producent: Stelvio) dla wtyków:
  • CUF 5-4 (X1),
  • CUF 5-5 (X2).
  (Wtyki nie są częścią dostawy – zamawiane bezpośrednio u Stelvio).
• Zalecany przekrój żył linki: 0,5…1,5 mm² (stosować tulejki dobrane do przekroju).
• Przepust kablowy: gumowa przelotka dla pojedynczego kabla w powłoce, maks. średnica 11 mm (otwór przelotki należy dopasować do średnicy płaszcza kabla).
• Odciążenie kabla: mostek odciążający z 2 śrubami (w komplecie).
• Podczas okablowania należy ściśle oddzielić obszar 230 V AC od pozostałych obszarów napięciowych.
• Nie używane zaciski należy zabezpieczyć zaślepkami (dummy plugs).

Dane techniczne (SQN72.2A4A20)

• Napięcie zasilania: 230 V AC (-15% / +10%)
• Częstotliwość: 50–60 Hz (±6%)
• Pobór wewnętrzny: maks. 6 VA
• Silnik: synchroniczny
• Kąt pozycjonowania (użyteczny zakres): maks. 160°
• Zakres skali: 0–130°
• Czas przestawienia: 4 s / 90° (50 Hz)
• Maks. moment obciążenia: 1,5 Nm
• Moment trzymający: 0,7 Nm
• Stopień ochrony: IP54 (zgodnie z EN 60529 – przy zastosowaniu przewidzianego wejścia kabla oraz podkładek z tworzywa dla śrub mocujących M)
• Klasa ochronności: II
• Zabezpieczenie (zewnętrzny bezpiecznik główny): 6,3 AT (do montażu na obiekcie)
• Napięcie przełączania styków: 24–250 V AC
• Obciążalność prądowa styków (cos φ = 0,9), układ A:
  • zaciski 1, 2, 3, 8: maks. 0,5 A
  • zaciski 4, 5: maks. 2 A (5 A przez maks. 0,5 s)
  • zaciski 6, 7: maks. 1 A (2 A przez maks. 0,5 s)
• Żywotność projektowa: 250 000 cykli startu (OFF → ON → OFF) pod obciążeniem i z momentem znamionowym
• Masa (średnio): ok. 500 g
• Dopuszczalny czas załączenia: 60%, maks. 3 min bez przerwy
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h. (bez kondensacji; skraplanie i wnikanie wody niedopuszczalne)
• Wysokość instalacji: maks. 2000 m n.p.m.

Montaż

• Pozycja montażu: dowolna.
• Należy zapewnić sztywne, bezluzowe i kształtowe połączenie wału siłownika z elementem nastawczym (sprzęgło/pin).
• Nie dopuszczać do dodatkowych obciążeń osiowych i promieniowych podczas montażu.
• Zalecana kolejność: 1) zamocować siłownik, 2) połączyć wał z elementem sterującym.
• Aby zachować IP54 w całym okresie eksploatacji, łożyskowanie wału powinno być umieszczone tak, aby nie było narażone na bezpośrednie działanie wody i pyłu.
• Stosować wyłącznie tworzywowe dławnice/przepusty kablowe.
• Unikać bezpośredniego nasłonecznienia siłownika.

Podsumowanie

Siemens SQN72.2A4A20 to szybki siłownik do automatyki palnikowej (schemat A), przeznaczony do napędu przepustnic powietrza/gazu w palnikach olejowych i gazowych. Zasilanie AC 230 V, 4 s / 90°, moment obciążenia do 1,5 Nm, stopień ochrony IP54, a także regulowane krzywkami wyłączniki i możliwość rozłączenia przekładni sprawiają, że jest to praktyczne rozwiązanie dla OEM do precyzyjnego ustawiania punktów pracy i sekwencji palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQN72.2A4A20 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Produkt wykazuje zgodność z normami DIN EN 60730-1 oraz DIN EN IEC 60730-2-14.
• Urządzenie jest przeznaczone do zastosowań OEM jako siłownik elektromotoryczny przepustnic powietrza i gazu oraz zaworów regulacyjnych palników olejowych i gazowych małej oraz średniej mocy. Nie stosować do innych zastosowań niż przewidziane przez producenta.
• Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie w połączeniu ze sterownikami palnikowymi Siemens.
• Montaż, ustawienia, podłączenie, uruchomienie, serwis i wymiana urządzenia mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowany i upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Urządzenie elektryczne zasilane napięciem 230 V AC, 50–60 Hz. Przed rozpoczęciem jakichkolwiek prac należy odłączyć zasilanie na wszystkich biegunach, zabezpieczyć instalację przed przypadkowym ponownym załączeniem i potwierdzić brak napięcia. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• W celu całkowitego odłączenia urządzenia od zasilania może być konieczne otwarcie więcej niż jednego łącznika. Przed konserwacją urządzenie musi być całkowicie odłączone od zasilania.
• Należy zapewnić odpowiednią ochronę przed dotykiem na zaciskach elektrycznych. Nieizolowane połączenia i przewody nie mogą być dostępne dotykowo. Pokrywa obudowy musi być prawidłowo i szczelnie przykręcona.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawny i uporządkowany stan okablowania.
• Nie wolno ponownie uruchamiać urządzenia po uderzeniu lub wstrząsie, nawet jeśli nie ma widocznych uszkodzeń, ponieważ jego funkcje bezpieczeństwa mogą zostać naruszone.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Urządzenie należy instalować zgodnie z krajowymi przepisami bezpieczeństwa oraz normami dotyczącymi instalacji elektrycznych.
• Okablowanie musi być wykonane zgodnie z przepisami krajowymi i lokalnymi. Obwody 230 V AC muszą być ściśle oddzielone od innych obszarów napięciowych w celu ochrony przed porażeniem prądem.
• Należy zapewnić prawidłowe odciążenie przewodów i stosować tulejki odpowiednie do przekroju żył. Nieużywane zaciski muszą być zabezpieczone zaślepkami. Do przepustów kablowych wolno stosować wyłącznie plastikowe dławnice.
• Urządzenie wymaga zewnętrznego bezpiecznika pierwotnego 6,3 AT, instalowanego po stronie instalacji zgodnie z IEC 60127-2-5.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy zastosowaniu przewidzianego przepustu kablowego, odpowiednim montażu oraz ochronie łożyskowania wału napędowego przed bezpośrednim działaniem wody i pyłu przez cały okres eksploatacji.
• Kondensacja, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne. Niezastosowanie się do tego wymogu może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego.
• Połączenie pomiędzy wałem napędowym siłownika a elementem sterowanym musi być wykonane jako kształtowe i bezluzowe. Podczas montażu nie wolno dopuszczać do dodatkowych obciążeń osiowych i promieniowych.
• Połączenie mechaniczne należy przewymiarować odpowiednio do warunków pracy; momenty zewnętrzne działające na element sterowany muszą być mniejsze od momentu samohamownego siłownika w stanie bezprądowym, aby zapobiec nieprawidłowej pracy palnika.
• Pozycje przełączania krzywek i wyłączników pomocniczych muszą spełniać wymagania odpowiednich norm aplikacyjnych. Regulację należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie ma klasę ochronności II.
• Warunki pracy: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji do 2000 m n.p.m.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania siłownik powinien zostać wymieniony przez upoważniony personel.
• Przy wymianie urządzenia należy sprawdzić poprawność podłączenia do jednostki podstawowej oraz przypisanie funkcji.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne i musi być utylizowane zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
