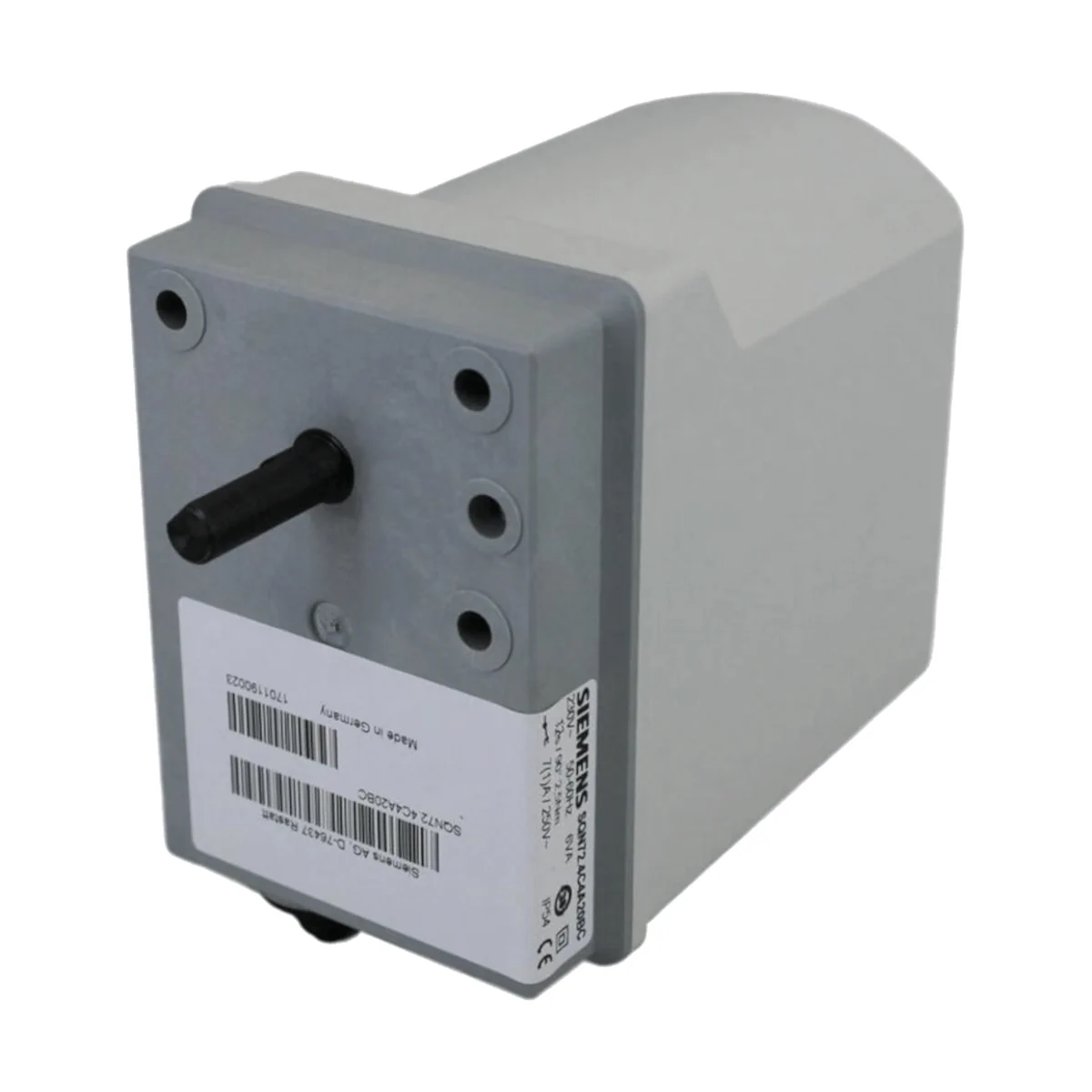

SQN72.4A4A20 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 12s, 2,5Nm, do LME22.. (zamawiany po 16 szt.)

SQN72.4A4A20 to elektromotoryczny siłownik (aktuator) Siemens przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu oraz elementów sterujących w palnikach olejowych i gazowych o małej i średniej mocy. Napęd umożliwia obciążeniowo-zależne sterowanie ilością paliwa i powietrza do spalania, a dzięki regulowanym krzywkom pozwala precyzyjnie ustawić punkty zadziałania wyłączników krańcowych i pomocniczych. Wersja SQN72 pracuje z kierunkiem obrotu przeciwnym do ruchu wskazówek zegara (patrząc od strony wału – zgodnie z definicją producenta).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.4A4A20
• Nr artykułu: BPZ:SQN72.4A4A20
• Typ urządzenia: elektromotoryczny siłownik do przepustnic powietrza/gazu i elementów sterujących palników
• Zasilanie: 230 V AC (-15% / +10%), 50–60 Hz (±6%)
• Silnik: synchroniczny
• Pobór mocy (wewnętrzny): maks. 6 VA
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN72)
• Czas przebiegu dla 90° (50 Hz): 12 s (przy 60 Hz ok. 17% krócej)
• Maks. moment obciążenia (loading torque): 2,5 Nm
• Moment trzymający (holding torque): 1,2 Nm
• Zakres kąta nastawy (użytkowy): maks. 160° (skala 0–130°)
• Wyłączniki: 2 wyłączniki krańcowe + 2 wyłączniki pomocnicze (nastawiane krzywkami)
• Przekaźniki (zależnie od typu): 2
• Stopień ochrony: IP54 (przy zastosowaniu przewidzianego wprowadzenia kabla oraz podkładek z tworzywa dla śrub mocujących, zgodnie z zaleceniami producenta)
• Klasa ochronności: II (wg EN 60730-1 oraz EN IEC 60730-2-14)
• Przystosowanie do montażu potencjometru: tak (potencjometr zamawiany oddzielnie)
• Masa (średnio): ok. 500 g
• Trwałość projektowa: 250 000 cykli startu (OFF → ON → OFF) pod obciążeniem z momentem znamionowym
• Długość obudowy: 117 mm

Zastosowanie

SQN72.4A4A20 jest przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu oraz urządzeń pomocniczych w palnikach olejowych i gazowych o małej i średniej mocy. Elementy sterujące mogą być prowadzone w zależności od aktualnego obciążenia palnika:

• w połączeniu z regulatorami P-PI lub PID (np. RWF5),
• bezpośrednio przez różne typy automatyki palnikowej (np. LOA, LMO, LME, LFL),
• w połączeniu ze sterowaniem 1- lub 2-przewodowym albo regulatorami 3-punktowymi.

Funkcje i działanie

Napęd i przekładnia

• Silnik synchroniczny napędza wał poprzez bezobsługową przekładnię.
• Przekładnia może zostać rozsprzęglona ręcznie poprzez uruchomienie sprzęgła (bolec naciskowy K), co ułatwia czynności montażowe i nastawy.
• Dopuszczalny cykl pracy: 60%, maks. 3 minuty pracy bez przerwy.
• Przerwa przy zmianie kierunku obrotu: > 100 ms.

Krzywki i nastawa punktów przełączania

• Wał krzywkowy steruje wyłącznikami krańcowymi i pomocniczymi.
• Punkty przełączania ustawia się tarczami krzywkowymi z dokładną regulacją, regulowanymi standardowym wkrętakiem.
• Skale przy krzywkach pokazują kąt punktu przełączenia; dostępna jest również wewnętrzna sygnalizacja położenia.

Podłączenie elektryczne i okablowanie

• Złącza: 2 przestrzenie wtykowe z listwami zaciskowymi (X1 4-biegunowe, X2 5-biegunowe).
• Typ złącz / producent: CUM (Stelvio), dla wtyków CUF 5-4 (X1) oraz CUF 5-5 (X2).
• Uwaga: złącza (wtyki) nie są częścią dostawy – należy je zamówić oddzielnie.
• Zalecany przekrój przewodów linkowych: 0,5…1,5 mm² (stosować tulejki dobrane do przekroju).
• Wprowadzenie kabla: gumowa przelotka dla pojedynczego kabla w powłoce o maks. średnicy 11 mm (przelotka w zestawie).
• Odciążenie przewodu: mostek odciążający z 2 śrubami (w zestawie).
• Zabezpieczenie zewnętrzne: bezpiecznik główny 6,3 AT (do montażu na obiekcie), wg IEC 60127-2-5.
• Napięcie łączeniowe styków: 24–250 V AC.

Dane techniczne

• Napięcie znamionowe: 230 V AC (-15% / +10%)
• Częstotliwość: 50–60 Hz (±6%)
• Silnik: synchroniczny
• Pobór mocy: maks. 6 VA
• Kąt przestawiania (użytkowy): maks. 160° (skala 0–130°)
• Czas przebiegu 90° (50 Hz): 12 s
• Maks. moment obciążenia: 2,5 Nm
• Moment trzymający: 1,2 Nm
• Stopień ochrony: IP54
• Klasa ochronności: II
• Żywotność: 250 000 cykli startu pod obciążeniem
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h.
• Wysokość instalacji: do 2000 m n.p.m.
• Masa: ok. 500 g
• Luz przekładniowy (silnik–wał): fabrycznie ≤ 1,2° ±0,3°; po 250 000 cykli ≤ 1,5° ±0,3°

Montaż

• Pozycja montażowa: dowolna.
• Połączenie wału siłownika z elementem wykonawczym powinno być kształtowe i bezluzowe.
• Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe.
• Aby zachować IP54 przez cały okres użytkowania, łożyskowanie wału powinno być zamontowane w miejscu chronionym przed bezpośrednim działaniem wody i pyłu.
• Wymiary obudowy (wg rysunku): długość 117 mm, szerokość ok. 71,8 mm, wysokość ok. 93 mm; otwory montażowe przelotowe Ø 5,3 mm.

Podsumowanie

Siemens SQN72.4A4A20 to solidny siłownik do automatyki palnikowej, zasilany z 230 V AC, z czasem 12 s/90°, momentem do 2,5 Nm oraz 2 wyłącznikami krańcowymi i 2 wyłącznikami pomocniczymi nastawianymi krzywkami. Obudowa o klasie IP54, bezobsługowa przekładnia z możliwością rozsprzęglenia oraz przygotowanie do montażu potencjometru sprawiają, że jest to sprawdzone rozwiązanie do precyzyjnego pozycjonowania przepustnic powietrza/gazu w palnikach o małej i średniej mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest zgodne z normami DIN EN 60730-1 oraz DIN EN IEC 60730-2-14.
• Stopień ochrony obudowy: IP54, pod warunkiem zastosowania przewidzianego przez producenta przepustu kablowego, plastikowych podkładek śrub mocujących oraz prawidłowego zabezpieczenia łożyskowania wału przed bezpośrednim działaniem wody i pyłu.
• Klasa ochronności II.
• Urządzenie elektryczne zasilane napięciem 230 V AC, 50–60 Hz. Przed rozpoczęciem montażu, podłączenia, regulacji lub konserwacji należy odłączyć zasilanie wszystkich biegunów i zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• W celu całkowitego odłączenia urządzenia od zasilania może być konieczne otwarcie więcej niż jednego wyłącznika.
• Montaż, ustawienia, konserwację i wymianę urządzenia mogą wykonywać wyłącznie odpowiednio wykwalifikowane i upoważnione osoby, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Należy dokładnie zapoznać się z dokumentacją przed użyciem. Nieprzestrzeganie instrukcji może prowadzić do niebezpiecznych sytuacji, szkód materialnych lub zagrożenia dla środowiska.
• Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie w połączeniu ze sterownikami palnikowymi Siemens.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowość i porządek okablowania.
• Nie wolno ponownie uruchamiać urządzenia po uderzeniu lub wstrząsie, nawet jeśli nie ma widocznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogły zostać osłabione.
• Należy zapewnić odpowiednią ochronę przed dotykiem na zaciskach elektrycznych. Nieizolowane połączenia i przewody nie mogą być dostępne dotykowo. Pokrywa obudowy musi być mocno przykręcona.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Instalację elektryczną należy wykonać zgodnie z przepisami krajowymi i lokalnymi. Przewody muszą mieć zapewnione właściwe odciążenie, a niewykorzystane zaciski należy zabezpieczyć zaślepkami.
• Podczas okablowania obwody 230 V AC muszą być wyraźnie oddzielone od innych obszarów napięciowych w celu ochrony przed porażeniem elektrycznym.
• Należy stosować wyłącznie plastikowe dławnice kablowe. Przepust gumowy musi być dopasowany do średnicy płaszcza przewodu i szczelnie ułożony bez szczelin.
• Urządzenie wymaga zastosowania zewnętrznego bezpiecznika pierwotnego 6,3 AT zgodnie z IEC 60127-2-5, montowanego po stronie instalacji.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Ich wystąpienie stwarza ryzyko uszkodzenia funkcji bezpieczeństwa oraz porażenia prądem.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego.
• Połączenie między wałem napędowym siłownika a elementem sterowanym musi być kształtowe i pozbawione luzu. Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe ani promieniowe.
• Producent zaleca przewymiarowanie połączenia wału co najmniej 2-krotnie względem znamionowego momentu siłownika, ponieważ podczas pracy mogą występować chwilowe obciążenia większe od momentu znamionowego.
• Należy upewnić się, że zewnętrzny moment działający na element sterowany jest mniejszy niż moment samohamowny siłownika w stanie bezprądowym. Konstrukcja układu nie może powodować niebezpiecznej pracy palnika przy nadmiernych siłach zewnętrznych.
• Model SQN72.4A4A20 jest siłownikiem elektromechanicznym do przepustnic powietrza i gazu oraz zaworów regulacyjnych palników olejowych i gazowych o małej i średniej mocy. Nie należy stosować go do zastosowań niezgodnych z przeznaczeniem.
• Parametry modelu SQN72.4A4A20: zasilanie 230 V AC, czas przebiegu 12 s/90°, maksymalny moment obciążenia 2,5 Nm, moment trzymający 1,2 Nm, kierunek obrotu przeciwnie do ruchu wskazówek zegara.
• Po osiągnięciu przewidywanej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania urządzenie powinno zostać wymienione przez autoryzowany personel.
• Przy wymianie urządzenia należy sprawdzić poprawność połączenia z jednostką bazową oraz przypisanie funkcji.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
