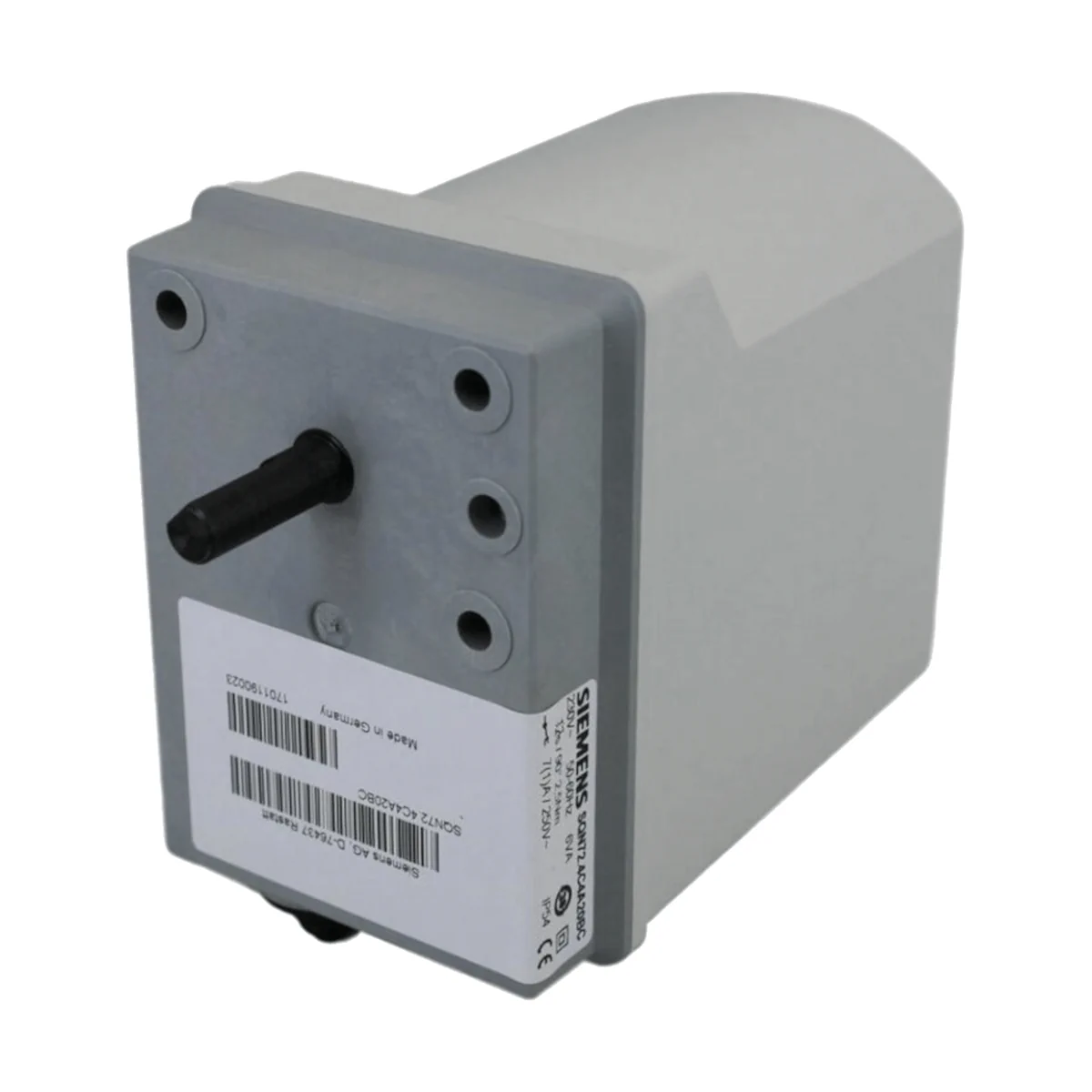

SQN72.4C4A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 12s, 2,5Nm, do LFL.. LGK.. LAL.. LOK.. LME7.. (zamawiany po 16 szt.)

SQN72.4C4A21 to elektromotoryczny siłownik (napęd) do przepustnic powietrza/gazu, przeznaczony do pozycjonowania i napędu przepustnic oraz elementów wykonawczych w palnikach olejowych i gazowych o małej i średniej mocy cieplnej. Napęd zasilany jest z AC 230 V i realizuje ruch w kierunku przeciwnym do ruchu wskazówek zegara (SQN72). Wersja .4C4A21 ma układ wewnętrzny (circuit) C, 2 wyłączniki krańcowe oraz 2 wyłączniki pomocnicze, a punkty przełączania ustawia się wygodnie na krzywkach z podziałką kątową.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.4C4A21
• Nr artykułu: S55454-D301-A100
• Typ: elektromotoryczny siłownik do przepustnic powietrza i gazu (palniki olejowe/gazowe)
• Zasilanie: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (patrząc na wał i przy napięciu sterującym na wyłączniku krańcowym I)
• Czas biegu (50 Hz): 12 s / 90° (przy 60 Hz ok. 17% krócej)
• Maks. moment obciążenia: 2,5 Nm
• Moment samohamowny (holding torque): 0,7 Nm
• Wyłączniki: 2 krańcowe + 2 pomocnicze
• Zakres kąta przestawiania (użyteczny): maks. 160° (skala 0…130°)
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu i wprowadzenia przewodu)
• Obudowa: z tworzywa odpornego na uderzenia i podwyższoną temperaturę
• Przekładnia: bezobsługowa, z możliwością rozsprzęglenia
• Możliwość montażu potencjometru: wersja fabrycznie przystosowana (potencjometr zamawiany osobno)

Zastosowanie

SQN72.4C4A21 służy do pozycjonowania i napędu przepustnic powietrza/gazu oraz elementów wykonawczych w palnikach olejowych i gazowych oraz w osprzęcie pomocniczym palników o małej i średniej mocy cieplnej. Napęd może współpracować w układach sterowania zależnych od obciążenia palnika, m.in.:

• z regulatorami P-PI lub PID (np. RWF5),
• bezpośrednio z automatami palnikowymi,
• ze sterowaniem 1- lub 2-przewodowym lub regulatorami 3-położeniowymi.

Funkcje i działanie

Silnik, przekładnia i rozsprzęglanie

• Napęd wykorzystuje silnik synchroniczny, który poprzez przekładnię porusza wałem napędowym oraz wałkiem krzywkowym.
• Przekładnia jest bezobsługowa i może zostać rozsprzęglona poprzez ręczne użycie sprzęgła (przycisk/kołek dociskowy).

Wyłączniki krańcowe i pomocnicze – regulacja punktów przełączania

• Krzywki (tarcze krzywkowe) są regulowane, a skale przy krzywkach wskazują kąt zadziałania punktu przełączania.
• Krzywki mają dokładną regulację możliwą standardowym śrubokrętem.
• Wyłączniki są uruchamiane z wałka krzywkowego; dostępne są 2 wyłączniki krańcowe oraz 2 wyłączniki pomocnicze.

Wskaźnik położenia

• Położenie jest wskazywane wewnętrznie poprzez skalę na początku wałka krzywkowego (od strony przekładni).

Podłączenie elektryczne i okablowanie

• Pobór wewnętrzny: maks. 6 VA
• Przyłącza: 2 gniazda wtykowe z listwami zaciskowymi (typ CUM, producent Stelvio)
• Typy złączy: CUF 5-4 (gniazdo X1) oraz CUF 5-5 (gniazdo X2)
• Przekrój zalecany (linka): 0,5…1,5 mm²
• Złącza: nie są częścią dostawy (zamawiane osobno)
• Wprowadzenie przewodu: przepust gumowy dla pojedynczego kabla w powłoce o maks. średnicy 11 mm (przepust w komplecie)
• Odciążenie przewodu: mostek odciążający z 2 śrubami (w komplecie)
• Odstęp czasowy przy zmianie kierunku obrotu: > 100 ms
• Zalecany bezpiecznik zewnętrzny (pierwotny): 6,3 AT (montaż po stronie instalacji)

Dane techniczne

• Napięcie zasilania: AC 230 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Silnik: synchroniczny
• Czas pracy (50 Hz): 12 s / 90°
• Maks. moment obciążenia: 2,5 Nm
• Moment samohamowny: 0,7 Nm
• Kąt przestawiania (użyteczny): maks. 160°
• Zakres skali: 0…130°
• Napięcie przełączania styków: 24…250 V AC
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 2
• Dopuszczalne obciążenie prądowe styków (cos φ = 0,9) – układ C:
  • zaciski 1, 2, 3, 4, 5: maks. 0,5 A
  • zaciski 6, 7, 8: maks. 1 A (krótkotrwale 2 A przez maks. 0,5 s)
• Stopień ochrony: IP54 (zgodnie z EN 60529 – przy zastosowaniu przepustu i podkładek z tworzywa pod śruby mocujące)
• Klasa ochronności: II
• Żywotność projektowa: 250 000 cykli startu (OFF → ON → OFF) pod obciążeniem znamionowym
• Masa (średnio): ok. 500 g
• Dopuszczalny czas załączenia: 60% (maks. 3 min bez przerwy)
• Długość obudowy: 117 mm

Warunki środowiskowe

• Praca: -20…+60°C, wilgotność < 95% r.h. (bez kondensacji)
• Magazynowanie: -20…+60°C, wilgotność < 95% r.h.
• Transport: -50…+60°C, wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.

Montaż

• Połączenie pomiędzy wałem siłownika a elementem nastawczym powinno być kształtowe i bez luzu.
• Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe.
• Zalecana kolejność: (1) zamocować siłownik, następnie (2) połączyć wał siłownika z elementem sterowanym (np. sworzniem sprzęgającym).
• Dla utrzymania IP54 w całym okresie eksploatacji łożyskowanie wału powinno być umieszczone tak, aby nie było narażone na bezpośrednie działanie wody i pyłu.
• Siłownik nie powinien być narażony na bezpośrednie promieniowanie słoneczne.

Podsumowanie

Siemens SQN72.4C4A21 to solidny napęd przepustnicowy zasilany AC 230 V, z ruchem CCW, czasem przestawienia 12 s/90° i momentem obciążenia do 2,5 Nm. Dzięki regulowanym krzywkom, 2 wyłącznikom krańcowym i 2 pomocniczym oraz obudowie IP54 sprawdza się w układach sterowania palników, gdzie wymagane jest pewne i powtarzalne pozycjonowanie przepustnicy powietrza/gazu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Stopień ochrony obudowy: IP54, pod warunkiem zastosowania przewidzianego przepustu kablowego, plastikowych podkładek pod śruby mocujące oraz montażu łożyskowania wału napędowego w sposób chroniący przed bezpośrednim działaniem wody i pyłu.
• Klasa ochronności II.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Przed montażem, podłączeniem, regulacją lub serwisem należy dokładnie zapoznać się z dokumentacją producenta. Wszystkie prace przy produkcie mogą wykonywać wyłącznie odpowiednio wykwalifikowane i upoważnione osoby.
• Przed rozpoczęciem jakichkolwiek prac w strefie podłączeń należy odłączyć zasilanie wszystkich biegunów i zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• Ryzyko porażenia prądem – do pełnego odłączenia urządzenia od zasilania może być konieczne rozłączenie więcej niż jednego wyłącznika. Przed pracami konserwacyjnymi urządzenie musi być całkowicie odłączone od zasilania.
• Należy zapewnić odpowiednią ochronę przed dotykiem na zaciskach elektrycznych. Nieizolowane połączenia i przewody nie mogą być dostępne dotykowo, a pokrywa obudowy musi być dokładnie przykręcona.
• Podłączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami. Obwody 230 V AC muszą być ściśle oddzielone od innych obszarów napięciowych w celu zapewnienia ochrony przed porażeniem.
• Należy stosować wyłącznie pojedynczy kabel w powłoce o średnicy maksymalnie 11 mm, prawidłowo dopasowany do przepustu gumowego i poprawnie ułożony bez szczelin. Należy zapewnić odciążenie przewodu zgodne z odpowiednimi normami.
• Nie używane zaciski muszą być zabezpieczone zaślepkami, a przewody linkowe należy wyposażyć w odpowiednie tulejki. Zalecany przekrój przewodów linkowych: od 0,5 mm² do 1,5 mm².
• W instalacji należy zastosować zewnętrzny bezpiecznik pierwotny 6,3 AT zgodnie z IEC 60127-2-5.
• Urządzenie należy montować zgodnie z obowiązującymi przepisami bezpieczeństwa oraz we właściwej kolejności montażowej. Połączenie między wałem napędowym siłownika a elementem sterowanym musi być kształtowe, sztywne i bez luzu.
• Podczas montażu nie wolno dopuszczać do dodatkowych obciążeń osiowych i promieniowych łożysk. Nieprawidłowe połączenie mechaniczne może prowadzić do uszkodzenia urządzenia lub niebezpiecznej pracy palnika.
• Siemens zaleca przewymiarowanie połączenia wał/piasta co najmniej 2-krotnie względem znamionowego momentu siłownika, ponieważ w czasie pracy mogą występować chwilowe obciążenia wyższe od momentu znamionowego.
• Należy upewnić się, że moment zewnętrzny działający na element sterowany jest mniejszy niż moment samohamowny siłownika w stanie bezprądowym. Konstrukcja palnika musi uniemożliwiać powstanie niedopuszczalnie wysokich momentów zewnętrznych.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego.
• Kondensacja, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne. Ich wystąpienie grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Urządzenia, które uległy uderzeniu lub wstrząsowi, nie mogą być ponownie uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ ich funkcje bezpieczeństwa mogą być osłabione.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek okablowania oraz prawidłowość podłączenia do jednostki podstawowej i przypisania funkcji.
• Produkt SQN72.4C4A21 jest siłownikiem elektromechanicznym zasilanym napięciem 230 V AC, przeznaczonym do sterowania przepustnicami powietrza i gazu oraz zaworami regulacyjnymi w palnikach olejowych i gazowych małej i średniej mocy. Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie z automatyką palnikową Siemens.
• Po osiągnięciu projektowanej trwałości wynoszącej 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania urządzenie musi zostać wymienione przez autoryzowany personel.
