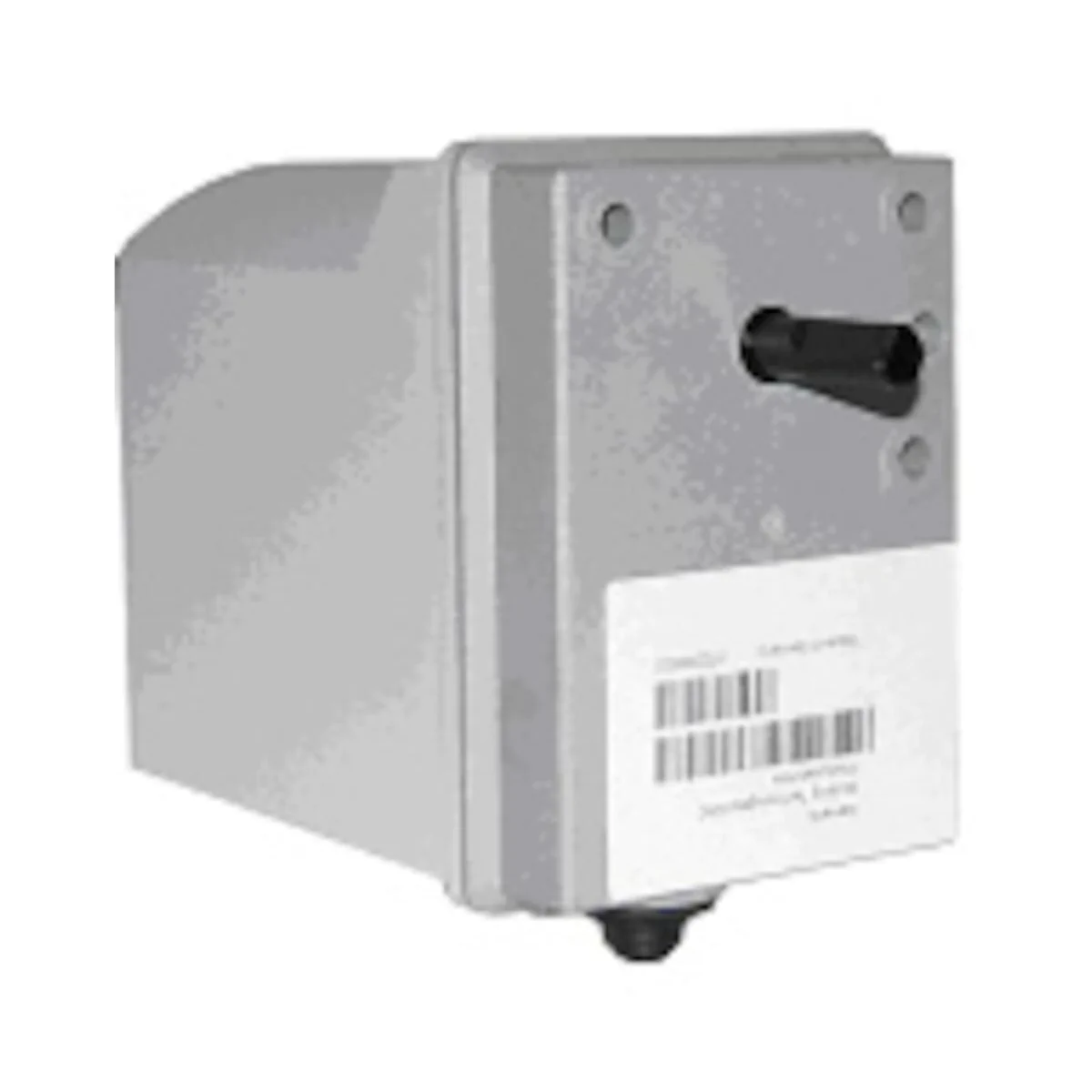

SQN72.4A4B20 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 12s, 2,5Nm, do LME22 (cena za 16 szt.)

SQN72.4A4B20 to elektromotoryczny siłownik firmy Siemens przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu oraz elementów sterujących w palnikach olejowych i gazowych o małej i średniej mocy. Zasilany z sieci AC 230 V (50/60 Hz), zapewnia czas przestawienia 12 s / 90° (przy 50 Hz), moment znamionowy (maks.) 2,5 Nm oraz moment trzymający 1,2 Nm. Wersja SQN72 pracuje z kierunkiem obrotu przeciwnym do ruchu wskazówek zegara (patrząc na wał).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.4A4B20
• Zasilanie: 230 V AC (-15%/+10%), 50…60 Hz (±6%)
• Kierunek obrotu (patrząc na wał): przeciwny do ruchu wskazówek zegara
• Czas przestawienia: 12 s / 90° (przy 50 Hz; przy 60 Hz ok. 17% krócej)
• Moment znamionowy (maks.): 2,5 Nm
• Moment trzymający: 1,2 Nm
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu wprowadzenia przewodu i montażu)
• Przełączniki: 2 wyłączniki krańcowe + 2 przełączniki pomocnicze (nastawiane krzywkami)
• Regulacja punktów przełączania: tarcze krzywkowe z dokładną regulacją, nastawa standardowym śrubokrętem
• Przekładnia: bezobsługowa, z możliwością rozsprzęglenia
• Wskaźnik położenia: wewnętrzny
• Przygotowanie do montażu potencjometru: tak (potencjometr zamawiany osobno)
• Długość obudowy: 117 mm

Zastosowanie

SQN72.4A4B20 jest przeznaczony do sterowania przepustnicami powietrza/gazu oraz elementami wykonawczymi w palnikach olejowych i gazowych oraz w urządzeniach pomocniczych palników o małej i średniej mocy. Umożliwia również zależne od obciążenia sterowanie ilością paliwa i powietrza do spalania.

Elementy sterujące mogą być kontrolowane m.in.:

• w połączeniu z regulatorami P, PI lub PID (np. RWF5),
• bezpośrednio przez różne układy sterowania palnika (np. LAL, LOA, LME, LMO, LFL, LGK16),
• w połączeniu ze sterowaniem 1- lub 2-przewodowym lub regulatorami 3-położeniowymi.

Funkcje i działanie

Siłownik wykorzystuje silnik synchroniczny, który przez przekładnię napędza wał oraz wałek krzywkowy sterujący przełącznikami. Punkty przełączania wyłączników krańcowych i pomocniczych są nastawiane w zakresie pracy za pomocą przypisanych tarcz krzywkowych.

Rozsprzęglenie napędu

• Wał może zostać rozsprzęglony od przekładni i silnika poprzez ręczne uruchomienie sprzęgła (pin dociskowy).
• Siłownik posiada automatyczny reset.

Krzywki i przełączniki (nastawy punktów przełączania)

• Tarcze krzywkowe posiadają skalę kątową wskazującą ustawiony punkt przełączania.
• Nastawa jest realizowana przez dokładną regulację (fine adjustment) standardowym śrubokrętem.
• Siłownik ma 2 wyłączniki krańcowe oraz 2 przełączniki pomocnicze.

Podłączenie elektryczne i okablowanie

• Wprowadzenie przewodu: gumowa przelotka do pojedynczego przewodu w powłoce o maks. średnicy 11 mm (w komplecie).
• Odciążenie przewodu: mostek odciążający z 2 śrubami mocującymi (w komplecie).
• Złącza: 2 gniazda wtykowe z zaciskami przyłączeniowymi (typ CUM, Stelvio Kontek).
• Typy złączy: CUF 5-4 (gniazdo X1), CUF 5-5 (gniazdo X2).
• Uwaga: złącza nie są częścią dostawy (zamawiane osobno).
• Zalecany przekrój żył linkowych: 0,5…1,5 mm² (stosować tulejki dobrane do przekroju).

Dane techniczne (SQN72.4A4B20)

• Napięcie zasilania: 230 V AC -15%/+10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór wewnętrzny (max.): 6 VA
• Silnik: synchroniczny
• Kąt przestawienia (użyteczny zakres): maks. 160° (zakres skali 0…130°)
• Czas przestawienia dla 90°: 12 s (50 Hz)
• Moment znamionowy (maks.): 2,5 Nm
• Moment trzymający: 1,2 Nm
• Przerwa przy zmianie kierunku: > 100 ms
• Stopień ochrony: IP54
• Klasa ochronności: II
• Tryb pracy: typ I, ruch obrotowy / praca wielopołożeniowa
• Dopuszczalny czas załączenia: 60%, maks. 3 min bez przerwy
• Dodatkowe ograniczenia (dla SQN7x.4xx): 50% (24…35°C), 40% (35…45°C), 25% (45…60°C)
• Żywotność: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta
• Masa (średnio): ok. 500 g
• Temperatura powierzchni montażowej (max.): 60°C
• Napięcie udarowe znamionowe: 4 kV
• Luz przekładni (silnik–wał): ≤ 1,2° ±0,3° (fabrycznie); ≤ 1,5° ±0,3° po 250 000 cykli

Przełączniki – parametry

• Napięcie przełączania: 24…250 V AC
• Liczba wyłączników krańcowych: 2
• Liczba przełączników pomocniczych: 2
• Maks. obciążalność prądowa (cos φ = 0,9):
• Dla układu przyłączeń A:
  • Zaciski 1, 2, 3, 8: max. 0,5 A
  • Zaciski 4, 5: max. 2 A (5 A przez maks. 0,5 s)
  • Zaciski 6, 7: max. 1 A (5 A przez maks. 0,5 s)
• Uwaga dot. zaworu paliwa: podłączenie zaworu paliwa jest dopuszczone wyłącznie do krzywki przeznaczonej do tego celu; max. 0,3 A, cosφ > 0,8 (obciążenie indukcyjne).

Montaż

• Pozycja montażowa: dowolna (optional).
• Połączenie wału siłownika z elementem sterowanym musi być kształtowe i bez luzu.
• Nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe łożysk.
• Nie wystawiać siłownika na bezpośrednie promieniowanie słoneczne.
• Dla utrzymania IP54 należy prawidłowo wykonać wprowadzenie przewodu (przelotka) oraz zapewnić, aby łożyskowanie wału napędowego nie było bezpośrednio narażone na wodę i pył.
• Stosować wyłącznie plastikowe dławnice kablowe.

Podsumowanie

Siemens SQN72.4A4B20 to solidny siłownik do automatyki palnikowej, przeznaczony do precyzyjnego pozycjonowania przepustnic powietrza/gazu w aplikacjach małej i średniej mocy. Oferuje 2,5 Nm momentu (maks.), 12 s / 90°, stopień ochrony IP54, bezobsługową przekładnię z możliwością rozsprzęglenia oraz łatwą nastawę punktów przełączania dzięki krzywkom z dokładną regulacją.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQN72.4A4B20 posiada oznaczenie CE i spełnia wymagania dyrektyw UE: niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest elektrycznym siłownikiem niskonapięciowym zasilanym 230 V AC, 50…60 Hz. Przed montażem, podłączeniem, zmianą okablowania, instalacją potencjometru lub pracami serwisowymi należy całkowicie odłączyć instalację od zasilania wszystkimi biegunami i zabezpieczyć przed przypadkowym ponownym załączeniem.
• Montaż, uruchomienie, regulacja, otwieranie obudowy, modyfikacje oraz serwis mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowany i upoważniony personel.
• Należy dokładnie zapoznać się z dokumentacją producenta i stosować urządzenie wyłącznie zgodnie z jej przeznaczeniem. Funkcje sterujące wewnątrz siłownika nie są przeznaczone do zapewnienia bezpieczeństwa całej aplikacji; bezpieczeństwo układu musi zostać zweryfikowane przez użytkownika podczas integracji.
• Zastosowania istotne dla bezpieczeństwa są dopuszczalne wyłącznie w połączeniu ze sterownikami palnikowymi Siemens oraz po przeprowadzeniu analizy ryzyka dla konkretnej aplikacji.
• Aby zapobiec porażeniu prądem, zaciski i połączenia muszą być zabezpieczone przed dotykiem, a pokrywa obudowy musi być prawidłowo założona i mocno przykręcona. Nieizolowane przewody i połączenia nie mogą być dostępne dotykowo.
• Podczas okablowania należy zachować zgodność z lokalnymi i krajowymi przepisami elektrycznymi. Obwody 230 V AC muszą być ściśle oddzielone od dostępnych dotykowo obszarów niskonapięciowych.
• Do podłączenia należy stosować przewody o odpowiednim przekroju zgodnie z dokumentacją producenta, z właściwym odciążeniem kabla i tulejkami kablowymi. Połączenia przewodów nie mogą stykać się z sąsiednimi zaciskami.
• W urządzeniu wolno stosować wyłącznie plastikowe dławiki kablowe. Przepust kablowy i prowadzenie przewodu muszą zapewniać szczelność bez otworów i nieszczelności.
• Stopień ochrony IP54 jest zapewniony tylko przy prawidłowym montażu zgodnym z dokumentacją. Łożyskowanie wału napędowego musi być zabezpieczone przed bezpośrednim działaniem wody i pyłu; w przeciwnym razie stopień ochrony IP54 nie jest gwarantowany przez cały okres eksploatacji.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tych wymagań może pogorszyć funkcje bezpieczeństwa i spowodować ryzyko porażenia prądem.
• Nie wolno narażać siłownika na bezpośrednie promieniowanie słoneczne. Urządzenie należy montować w sposób eliminujący dodatkowe niedopuszczalne obciążenia osiowe i promieniowe.
• Połączenie wału siłownika z elementem sterowanym musi być sztywne, bezluzowe i wykonane kształtowo. Należy zapewnić, aby momenty działające z zewnątrz na element sterowany były mniejsze niż moment samohamowny siłownika w stanie bezprądowym.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek okablowania oraz stan połączeń elektrycznych.
• Urządzenia nie wolno ponownie uruchamiać po uderzeniu lub wstrząsie, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ jego funkcje bezpieczeństwa mogą być osłabione.
• Należy unikać wyładowań elektrostatycznych podczas prac przy urządzeniu, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Instalacja opcjonalnego potencjometru ASZ może być wykonywana wyłącznie przy wyłączonym urządzeniu.
• Produkt ma klasę ochronności II i jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +60°C, przy wilgotności poniżej 95% RH, bez kondensacji.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startu palnika lub odpowiadającego temu czasu eksploatacji (około 10 lat w typowych warunkach pracy) siłownik musi zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
