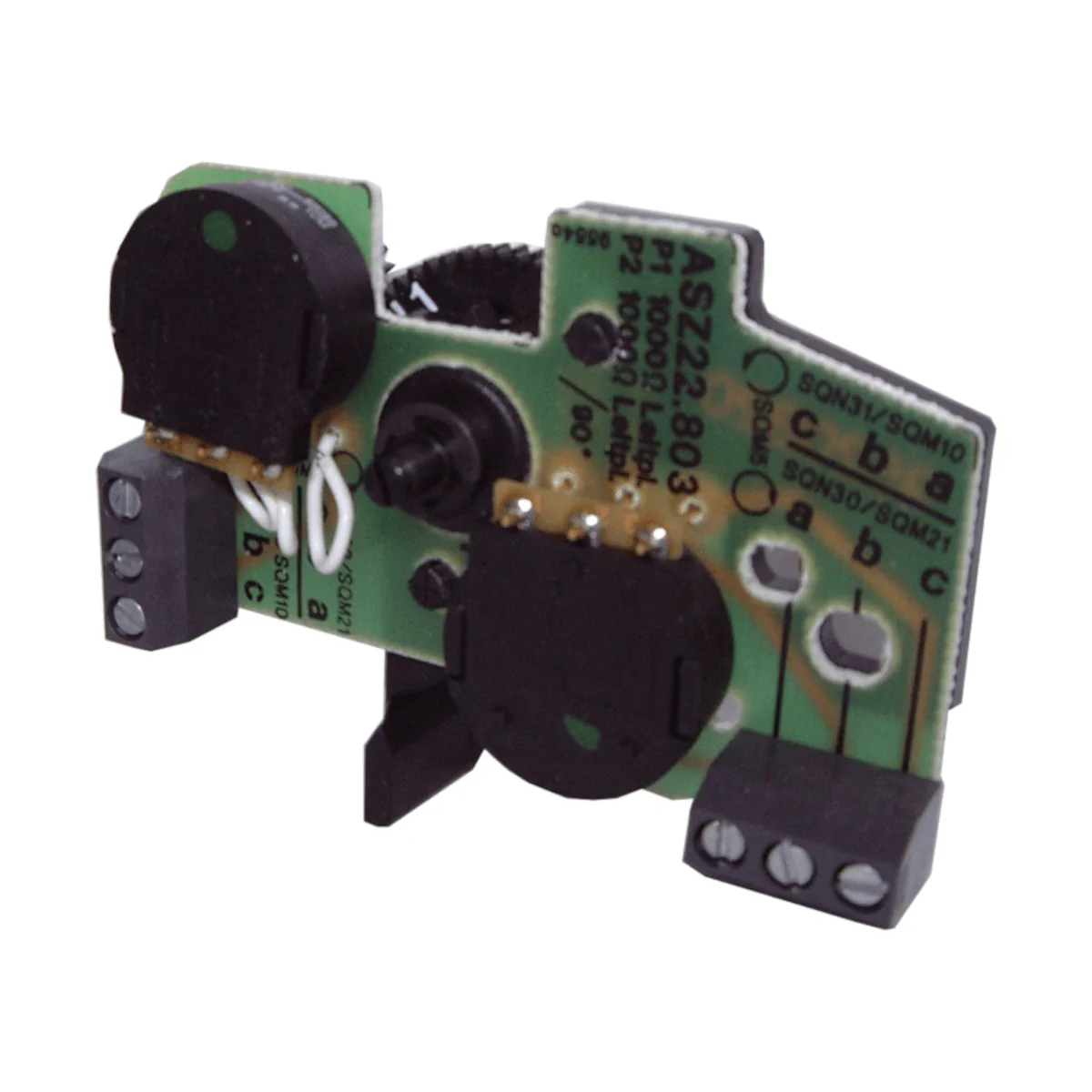

ASZ22.33 Potencjometr podwójny 1000Ω, 135°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM1.. SQM2.. SQM5.. SQN7..

ASZ22.33 to podwójny potencjometr firmy Siemens w wykonaniu z tworzywa przewodzącego, przeznaczony do montażu na wałku napędowym siłowników z serii SQM i SQN w celu elektrycznej sygnalizacji oraz sprzężenia zwrotnego położenia (position feedback / checkback) wału siłownika. Model ASZ22.33 oferuje efektywny kąt pracy 135° oraz dwa tory rezystancyjne o wartości 1000 / 1000 Ω, co ułatwia równoległe wykorzystanie sygnału położenia w układach sterowania i kontroli.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.33
• Typ: podwójny potencjometr (double potentiometer) do integracji z siłownikami SQM / SQN
• Materiał ścieżki: tworzywo przewodzące (conductive plastic)
• Zastosowanie: elektryczne wskazanie położenia i sygnał sprzężenia zwrotnego położenia wału siłownika
• Rezystancja całkowita: 1000 / 1000 Ω
• Efektywny kąt obrotu: 135°
• Mechaniczny kąt obrotu: 360° (bez ograniczników krańcowych)
• Napięcie pracy: 10 V DC
• Listwy zaciskowe: 6 zacisków (dwa tory po 3 zaciski; zaciski śrubowe)
• Przekrój przewodów: 0,5…1 mm²
• Masa (podwójny potencjometr): ok. 20 g

Zastosowanie i kompatybilność

Potencjometr ASZ22.33 jest zaprojektowany do montażu na wałkach napędowych siłowników SQM i SQN. Może być stosowany jako:

• wskazanie położenia wału siłownika,
• sygnał sprzężenia zwrotnego (pozycja rzeczywista / checkback) dla układów sterowania.

Wykonanie z tworzywa przewodzącego jest przeznaczone do zastosowań wymagających wydłużonej żywotności i lepszej rozdzielczości.

Konstrukcja i montaż na wale

• Element rezystancyjny (tworzywo przewodzące) znajduje się w obudowie z tworzywa i jest osadzony na płytce drukowanej.
• Brak mechanicznego ograniczenia kąta obrotu (360° bez krańcówek) – sygnał jest poprawny w zakresie efektywnym 135°.
• Przeniesienie napędu pomiędzy wałem siłownika a trzpieniem potencjometru realizowane jest ciernie, za pomocą tulei zaciskowej (collet), a potencjometr jest osadzany bezpośrednio na wale siłownika.
• Pozycja montażu: dowolna (optional).

Podłączenie elektryczne (oznaczenia zacisków)

Potencjometr wykorzystuje oznaczenia zacisków a, b, c:

• a – wyprowadzenie końca ścieżki rezystancyjnej,
• b – suwak (wiper),
• c – wyprowadzenie końca ścieżki rezystancyjnej.

Napięcie robocze należy podawać na zaciski „a” oraz „c”. W przypadku potencjometrów z tworzywa przewodzącego nieprawidłowe przyłożenie napięcia (pomiędzy a → b lub b → c) może zniszczyć potencjometr.

Dane techniczne (ASZ22.33)

• Napięcie pracy: 10 V DC
• Efektywny kąt obrotu: 135°
• Mechaniczny kąt obrotu: 360° (bez ograniczników)
• Dopuszczalna histereza: 0,3% z 135°
• Tolerancja rezystancji całkowitej: ±20%
• Rezystancja całkowita: 1000 / 1000 Ω
• Rezystancja całkowita (Rges): przy < 0° – nieskończona; przy > 135° – nieskończona
• Zaciski: 6-polowe (podwójny potencjometr)
• Przekrój przewodów: 0,5…1 mm²
• Moment nastawczy zespołu potencjometru: ≤ 0,04 Nm
• Obciążalność prądowa suwaka: maks. 100 µA
• Rezystancja przejścia styku suwaka (Rü): maks. ≤ 500 Ω
• Liniowość (dla Rges = 1000 Ω): ±1%
• Sleekness / mikroliniowość (alpha = 10°): ±0,5%
• Żywotność: ok. 2 miliony cykli przełączeń
• Temperatura pracy: -20…+70°C
• Wilgotność: < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa (podwójny potencjometr): ok. 20 g

Podsumowanie

Siemens ASZ22.33 to podwójny potencjometr 1000/1000 Ω z efektywnym kątem pracy 135°, przeznaczony do precyzyjnego, elektrycznego wskazania i sprzężenia zwrotnego położenia wału siłowników SQM / SQN. Wykonanie z tworzywa przewodzącego zapewnia długą żywotność (ok. 2 mln cykli) oraz parametry przydatne w układach automatyki wymagających stabilnego sygnału położenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do integracji z kompatybilnymi siłownikami SQM/SQN. Certyfikaty i zgodność odnoszą się wyłącznie do pracy w połączeniu z siłownikiem.
• Posiada oznaczenie CE wyłącznie w połączeniu z odpowiednim siłownikiem.
• Posiada zgodność EAC (zgodność euroazjatycka) wyłącznie w połączeniu z odpowiednim siłownikiem.
• Nie wyrzucać z odpadami komunalnymi. Potencjometr zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie modyfikować produktu ani nie ingerować w jego konstrukcję.
• Montaż, instalację, okablowanie i prace serwisowe może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy odłączyć instalację od zasilania poprzez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność okablowania.
• Nie uruchamiać produktu po uderzeniu lub wstrząsie, nawet jeśli nie ma widocznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogą być osłabione.
• Produkt jest potencjometrem przewodząco-plastikowym o napięciu pracy 10 V DC. Podłączenie należy wykonywać wyłącznie zgodnie z oznaczeniami zacisków i dokumentacją producenta.
• Napięcie robocze należy podawać wyłącznie na zaciski „a” i „c”. Podanie napięcia pomiędzy „a-b” lub „b-c” może spowodować zniszczenie potencjometru.
• Model ASZ22.33 jest wersją o efektywnym kącie pracy 135°. Praca poza zakresem skutecznym może powodować brak prawidłowego sygnału na styku ślizgacza (przerwanie obwodu).
• Produkt nie posiada mechanicznego ograniczenia kąta obrotu (360° bez ograniczników). Montaż i współpraca z napędem muszą być wykonane zgodnie z przeznaczeniem i dokumentacją producenta.
• Dopuszczalne warunki pracy: temperatura otoczenia od -20°C do +70°C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Nieprzestrzeganie tego zalecenia grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
