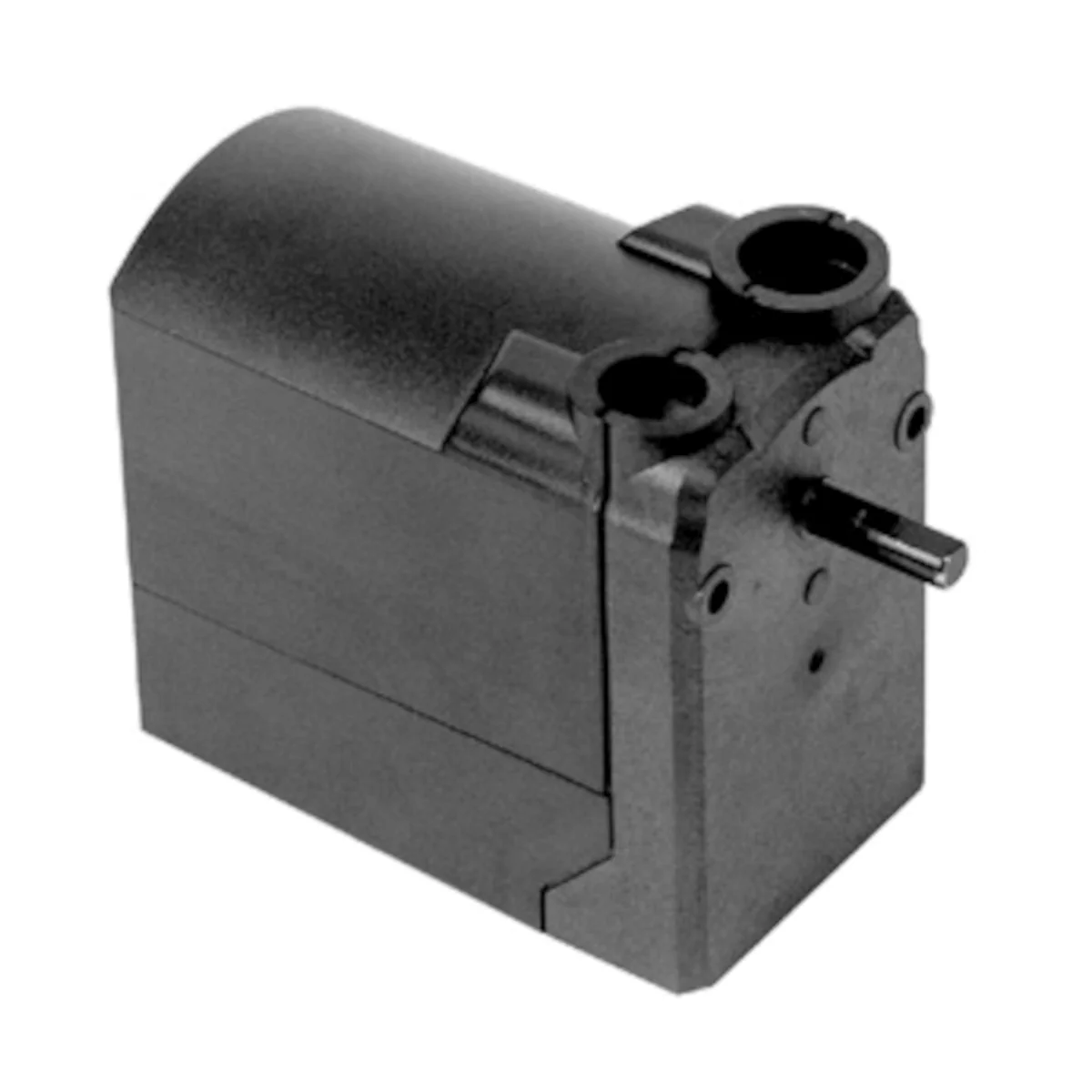

SQN75.6K4A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 1,3Nm, do różnych urządzeń regulacyjnych

SQN75.6K4A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych

Specyfikacja:

• Typ: elektromotoryczny
• Silnik: rewersyjny, synchroniczny
• Znamionowy moment obrotowy: 1,3 Nm
• Zakres obrotu: 0..130°, maksymalnie 160°
• Kierunek obrotu: zgodny z ruchem wskazówek zegara
• Czas przebiegu: 30 s
• Przełączniki: 2 krańcowe, 2 pomocnicze
• Przekaźniki: 0
• Sterowanie: 2-stawne lub 3-stawne
• Przygotowany do podłączenia potencjometru
• Akcesoria do zamówienia oddzielnie:
  • Potencjometr ASZ
• Przekładnia niewymagająca konserwacji
• Stopień ochrony: IP54
• Zasilanie: 230 V AC, 6 VA
• Zastosowanie: urządzenia regulacyjne

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii Siemens SQN75... i posiada oznaczenie CE (zgodność z dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą EMC 2014/30/UE).
• Zgodność potwierdzono w oparciu o normy DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Urządzenie zawiera elementy elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Nie ingerować w urządzenie i nie dokonywać żadnych modyfikacji siłownika.
• Wszelkie czynności montażowe, instalacyjne, regulacyjne i serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez właściwe zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamknięcie i zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Siłownik, który został upuszczony lub narażony na uderzenie, nie może zostać uruchomiony, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu i eksploatacji należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Urządzenie elektryczne. Podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz odpowiednim schematem połączeń dla wersji SQN7x.xK4xxx.
• Produkt ma stopień ochrony IP40 wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących. W przypadku użycia bocznego otworu kablowego stopień ochrony dla siłowników SQN74.../SQN75... wynosi IP20.
• Dla luźnego wprowadzenia przewodów przez boczny otwór należy zapewnić odciążenie przewodów we własnym zakresie. Nieprawidłowe prowadzenie kabli może obniżyć poziom ochrony urządzenia.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Takie warunki są niedopuszczalne podczas transportu, magazynowania i eksploatacji.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w zakresie temperatury pracy od -20 °C do +60 °C.
• Obudowa wykonana jest z tworzywa odpornego na uderzenia i wysoką temperaturę, jednak nie zwalnia to użytkownika z obowiązku ochrony urządzenia przed uszkodzeniami mechanicznymi.
• Napęd posiada możliwość ręcznego rozłączenia wału napędowego od przekładni i silnika oraz automatycznego ponownego zazębienia. Czynności te należy wykonywać ostrożnie i wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie przeznaczone jest do zastosowań OEM jako element zintegrowany w produktach końcowych. Montaż i użytkowanie powinny odbywać się wyłącznie jako część odpowiednio zaprojektowanego systemu palnikowego.
