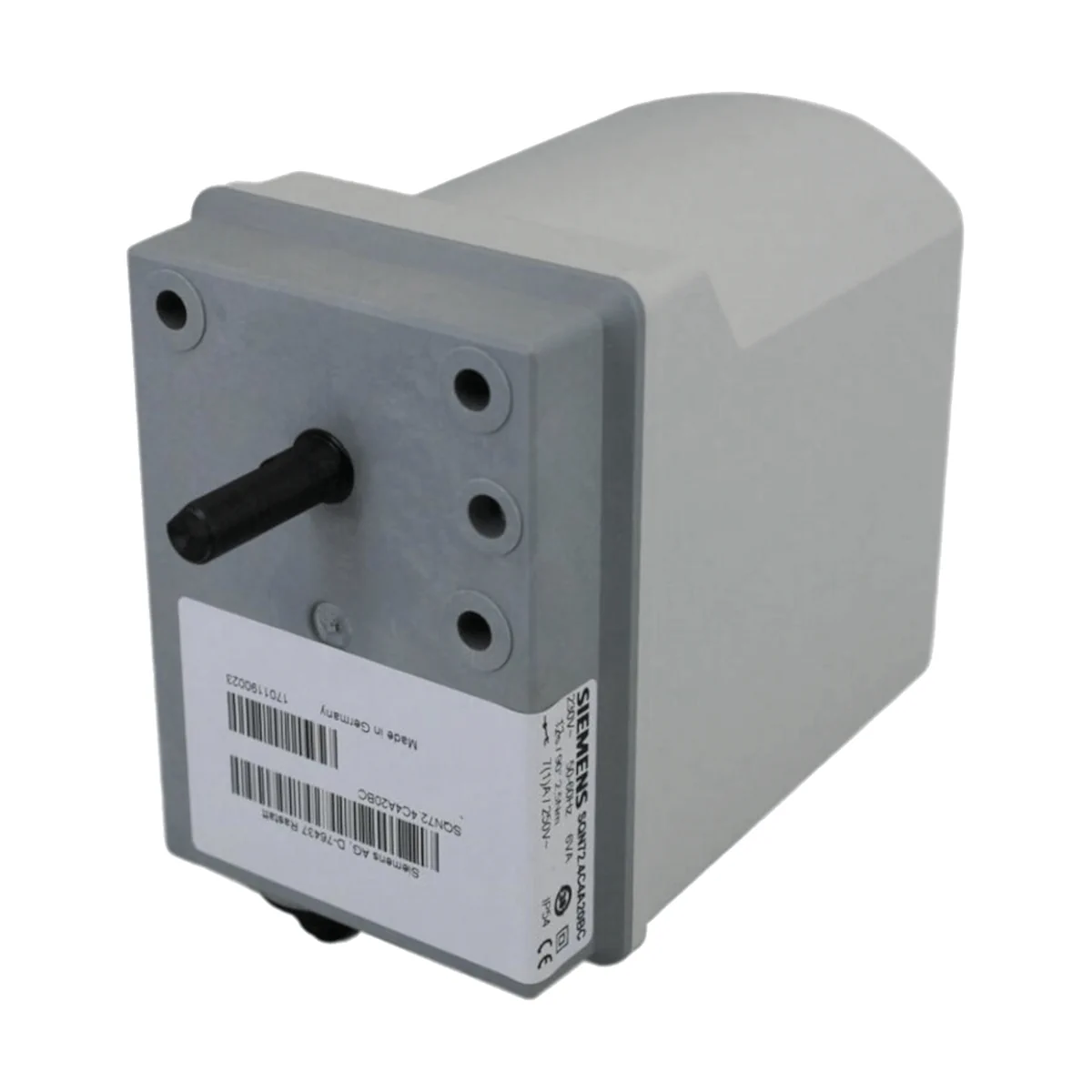

SQN72.2C4A20 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4s, 1,5Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN72.2C4A20 to elektromotoryczny siłownik firmy Siemens przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu oraz elementów regulacyjnych w palnikach olejowych i gazowych o małej i średniej mocy cieplnej. Wersja SQN72 pracuje z ruchem przeciwnym do ruchu wskazówek zegara (patrząc na wałek). Model ten oferuje szybkie przestawienie – 4 s / 90° (50 Hz) – oraz układ przełączników krzywkowych (2 wyłączniki krańcowe + 2 pomocnicze) z łatwą regulacją punktów przełączania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.2C4A20
• Typ: siłownik elektromotoryczny do przepustnic powietrza i gazu (palniki olejowe/gazowe)
• Napięcie zasilania: 230 V AC (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Silnik: synchroniczny
• Czas przebiegu: 4 s / 90° (dla 50 Hz; dla 60 Hz ok. 17% krócej)
• Moment znamionowy (maks.): 1,5 Nm
• Moment utrzymania: 0,7 Nm
• Zakres kąta przestawienia (użytkowy): maks. 160° (skala 0…130°)
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN72, patrząc na wałek)
• Wyłączniki: 2 krańcowe + 2 pomocnicze (nastawy na krzywkach, płynna regulacja)
• Stopień ochrony: IP54 (przy zastosowaniu przewidzianego wprowadzenia kabla i wymaganych elementów montażowych)
• Klasa ochronności: II
• Zużycie wewnętrzne: maks. 6 VA
• Masa: ok. 500 g
• Trwałość projektowa: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem znamionowym
• Wykonanie obudowy: odporne na udar i wysoką temperaturę tworzywo (dolna część ciemnoszara, pokrywa jasnoszara)
• Przekładnia: bezobsługowa, z możliwością rozłączenia (sprzęgło z przyciskiem/pinem naciskowym)
• Wersja przygotowana do montażu potencjometru (potencjometr zamawiany oddzielnie)

Zastosowanie

SQN72.2C4A20 jest przeznaczony do pozycjonowania przepustnic powietrza/gazu oraz sterowania elementami pomocniczymi w układach palnikowych. Elementy wykonawcze mogą być sterowane zależnie od aktualnego obciążenia palnika:

• w połączeniu z regulatorami P / PI / PID (np. RWF5),
• bezpośrednio przez różne typy automatów palnikowych (np. LAL, LOA, LME, LMO, LFL, LGK16),
• w połączeniu z układami sterowania 1- lub 2-przewodowego albo 3-położeniowego.

Funkcje i działanie

Napęd i sprzęgło

• Silnik synchroniczny napędza wałek poprzez przekładnię.
• Przekładnia jest bezobsługowa i może zostać rozłączona ręcznie przez uruchomienie sprzęgła (pin naciskowy).
• Wbudowana wewnętrzna sygnalizacja położenia.

Krzywki i przełączniki

• Krzywki obrotowe sterują wyłącznikami krańcowymi i pomocniczymi.
• Punkty przełączania są łatwe do nastawy – krzywki z precyzyjną regulacją (standardowy śrubokręt) oraz skalą kątową przy krzywkach.
• Wyposażenie przełącznikowe: 2 wyłączniki krańcowe (I, II) oraz 2 wyłączniki pomocnicze (III, IV).

Układ wewnętrzny (wariant C)

• Przeznaczony do pracy 2-stopniowej lub modulowanej z przedmuchem w położeniu dużego ognia (NL) (przykładowo dla LFL / LGK16 / LAL / LOK16).
• Uwaga funkcjonalna: wersje SQN7x.CxA2 w serii A nie są odpowiednie do sterowania zaworami paliwa zgodnie ze standardem.
• Aplikacje związane z bezpieczeństwem są dostępne wyłącznie z automatami palnikowymi Siemens.

Podłączenie elektryczne i okablowanie

• Wprowadzenie kabla: gumowa przelotka do pojedynczego przewodu w powłoce o maks. średnicy 11 mm (w komplecie).
• Odciążenie przewodu: mostek odciążający z 2 śrubami (w komplecie).
• Przyłącza: 2 gniazda wtykowe z listwami zaciskowymi (typ CUM / Stelvio Kontek).
• Obsługiwane złącza: CUF 5-4 (gniazdo X1) oraz CUF 5-5 (gniazdo X2); złącza nie są częścią dostawy.
• Zalecany przekrój przewodów linkowych: 0,5…1,5 mm² (stosować tulejki dobrane do przekroju).

Dane techniczne

• Zasilanie: 230 V AC (-15% / +10%), 50…60 Hz (±6%)
• Pobór mocy (wewnętrzny): maks. 6 VA
• Zalecane zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczne), wg DIN EN 60127-5
• Bezpiecznik wewnętrzny: 2 AT (zwłoczny), zależnie od typu, niewymienny
• Czas przebiegu: 4 s / 90° (50 Hz)
• Moment znamionowy (maks.): 1,5 Nm
• Moment utrzymania: 0,7 Nm
• Kąt pracy: maks. 160° (skala 0…130°)
• Przerwa przy zmianie kierunku obrotów: > 100 ms
• Stopień ochrony: IP54 (przy spełnieniu warunków montażowych dla IP54)
• Klasa ochronności: II
• Tryb pracy: typ I, ruch obrotowy / tryb wielopołożeniowy
• Dopuszczalny czas załączenia: 60%, maks. 3 min bez przerwy
• Temperatura pracy: -20…+60°C
• Wilgotność (praca): < 95% r.h. (bez kondensacji)
• Maks. temperatura powierzchni montażowej: 60°C
• Wysokość instalacji: maks. 2000 m n.p.m.
• Napięcie udarowe znamionowe: 4 kV
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Masa: ok. 500 g
• Długość obudowy: 117 mm

Montaż

• Montaż w dowolnej pozycji (zgodnie z danymi ogólnymi).
• Połączenie wałka siłownika z elementem wykonawczym musi być kształtowe i bez luzu.
• Nie dopuszczać do dodatkowych obciążeń osiowych i promieniowych łożyskowania.
• Nie wystawiać siłownika na bezpośrednie promieniowanie słoneczne.
• Dla zachowania IP54 przez cały okres eksploatacji łożyskowanie wałka musi być chronione przed bezpośrednim działaniem wody i pyłu.

Podsumowanie

Siemens SQN72.2C4A20 to szybki siłownik do przepustnic powietrza/gazu w układach palników olejowych i gazowych, z zasilaniem 230 V AC, ruchem CCW, momentem do 1,5 Nm oraz kompletem przełączników krzywkowych (2 krańcowe + 2 pomocnicze). Obudowa IP54 (przy prawidłowym montażu), bezobsługowa przekładnia z możliwością rozłączenia oraz przygotowanie do montażu potencjometru czynią go wygodnym rozwiązaniem dla aplikacji OEM w palnikach o małej i średniej mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SQN72.2C4A20 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Produkt wykazuje zgodność z normami DIN EN 60730-1 oraz DIN EN IEC 60730-2-14.
• Urządzenie posiada stopień ochrony IP54 wyłącznie przy zastosowaniu przewidzianego przepustu kablowego, plastikowych podkładek śrub mocujących oraz przy prawidłowym zabezpieczeniu łożyskowania wału przed bezpośrednim działaniem wody i pyłu.
• Urządzenie ma klasę ochronności II.
• Jest to urządzenie elektryczne zasilane napięciem 230 V AC. Przed montażem, podłączeniem, regulacją, konserwacją lub serwisem należy odłączyć zasilanie na wszystkich biegunach, zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie jest pod napięciem.
• Montaż, ustawienia, okablowanie, uruchomienie, wymiana i czynności serwisowe mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowany i upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed użyciem należy dokładnie zapoznać się z dokumentacją produktu. Nieprzestrzeganie instrukcji może prowadzić do zagrożenia dla ludzi, mienia lub środowiska.
• Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie w połączeniu ze sterownikami palnikowymi Siemens.
• Należy zapewnić ochronę przed dotykiem części pod napięciem na zaciskach elektrycznych oraz dokładnie przykręcić pokrywę obudowy. Nieizolowane przewody i połączenia nie mogą być dostępne dotykowo.
• Okablowanie musi być wykonane zgodnie z przepisami krajowymi i lokalnymi. Przewody połączeniowe muszą posiadać właściwe odciążenie, a żyły wielodrutowe powinny być zakończone odpowiednimi tulejkami. Nieużywane miejsca wtykowe należy zabezpieczyć zaślepkami.
• Podczas okablowania obwody 230 V AC muszą być ściśle oddzielone od innych obszarów napięciowych, aby zapewnić ochronę przed porażeniem elektrycznym.
• Należy stosować wyłącznie plastikowe dławnice kablowe. Otwór gumowego przepustu należy dopasować do średnicy płaszcza kabla, a kabel poprowadzić szczelnie, bez wolnych przestrzeni.
• Urządzenie należy chronić przed kondensacją, oblodzeniem oraz wnikaniem wody. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Napęd nie może być narażony na bezpośrednie promieniowanie słoneczne.
• Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe. Połączenie między wałem napędu a elementem sterowanym musi być połączeniem kształtowym, sztywnym i bez luzów.
• Moment zewnętrzny działający na element sterowany musi być mniejszy niż moment samohamowny napędu w stanie bezprądowym. Konstrukcja urządzenia współpracującego musi uniemożliwiać powstanie niedopuszczalnie wysokich momentów zewnętrznych.
• Przy projektowaniu połączenia wału należy uwzględnić możliwość występowania momentów wyższych niż znamionowy moment wyjściowy napędu, w tym obciążeń udarowych. Producent zaleca przewymiarowanie połączenia wału dwukrotnie względem znamionowego momentu napędu.
• Urządzeń, które zostały narażone na uderzenie lub wstrząs, nie wolno ponownie uruchamiać, nawet jeśli nie mają widocznych uszkodzeń, ponieważ ich funkcje bezpieczeństwa mogą być osłabione.
• Należy unikać wyładowań elektrostatycznych, które mogą uszkodzić elementy elektroniczne urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Po wykonaniu montażu, instalacji lub prac serwisowych należy sprawdzić poprawność i uporządkowanie okablowania.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatury otoczenia od -20°C do +60°C, przy wilgotności poniżej 95% r.h. oraz na wysokości do 2000 m n.p.m.
• Dla modelu SQN72.2C4A20 zasilanie wynosi 230 V AC, 50–60 Hz, a wymagany bezpiecznik zewnętrzny to 6,3 AT, instalowany po stronie użytkownika zgodnie z IEC 60127-2-5.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania urządzenie musi zostać wymienione przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
