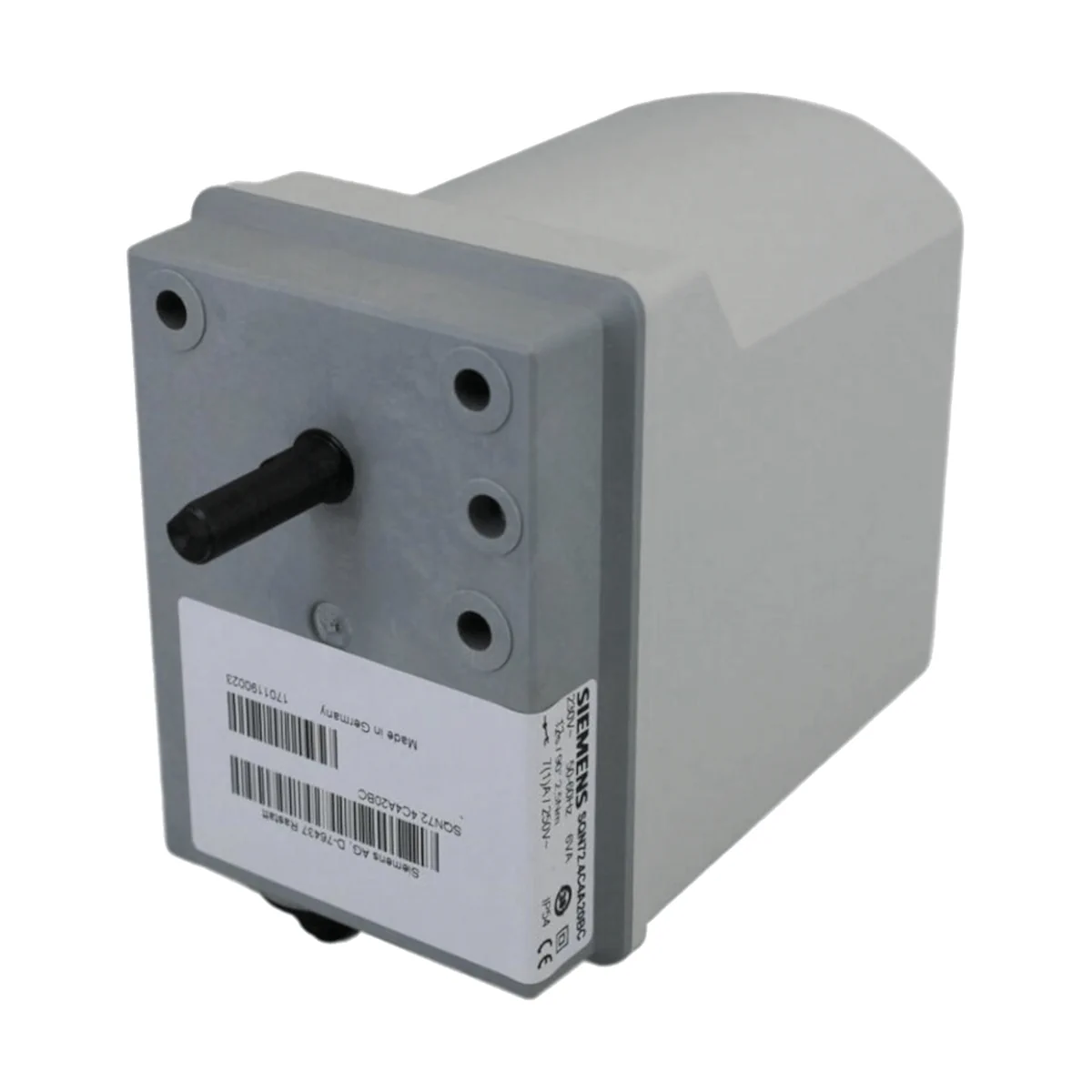

SQN72.6C4A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 2,5Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN72.6C4A21 to elektromotoryczny siłownik (aktuator) do przepustnic powietrza/gazu przeznaczony do pozycjonowania i napędu przepustnic powietrza/gazu oraz elementów wykonawczych w palnikach olejowych i gazowych o małej i średniej mocy cieplnej. Wersja ta pracuje z zasilaniem AC 230 V i zapewnia lewy kierunek obrotu (przeciwnie do ruchu wskazówek zegara) w wykonaniu SQN72, oferując regulację zależną od obciążenia ilości paliwa i powietrza do spalania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN72.6C4A21
• Nr katalogowy (Article no.): BPZ:SQN72.6C4A21
• Zastosowanie: pozycjonowanie przepustnic powietrza/gazu i napęd elementów wykonawczych w palnikach olejowych i gazowych (mała i średnia moc cieplna)
• Zasilanie: 230 V AC (-15% / +10%), 50–60 Hz (±6%)
• Silnik: synchroniczny
• Czas przestawienia (50 Hz): 30 s / 90° (przy 60 Hz ok. 17% krócej)
• Maks. moment obciążenia: 2,5 Nm
• Moment trzymający: 1,3 Nm
• Kąt pozycjonowania (użyteczny zakres): maks. 160° (skala 0–130°)
• Wyłączniki: 2 wyłączniki krańcowe + 2 wolne wyłączniki pomocnicze (nastawiane krzywkami)
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu i prowadzenia przewodu)
• Przystosowanie do montażu potencjometru: tak (potencjometr zamawiany oddzielnie)

Zastosowanie

SQN72.6C4A21 jest przeznaczony do sterowania położeniem przepustnic powietrza/gazu w palnikach olejowych i gazowych oraz w urządzeniach pomocniczych. Elementy wykonawcze mogą być sterowane zależnie od aktualnego obciążenia palnika m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF5),
• bezpośrednio przez automaty palnikowe (np. LOA, LMO, LME, LFL),
• w połączeniu ze sterowaniem 1- lub 2-przewodowym albo regulatorami 3-położeniowymi.

Uwaga producenta: zastosowania związane z bezpieczeństwem są możliwe wyłącznie z automatyką palnikową Siemens.

Funkcje i działanie

• Napęd i przekładnia: silnik synchroniczny napędza wał poprzez przekładnię; przekładnia jest bezobsługowa.
• Rozsprzęglanie: wał może zostać rozłączony z przekładnią i silnikiem przez ręczne uruchomienie sprzęgła (trzpień dociskowy).
• Nastawa punktów przełączania: wyłączniki krańcowe i pomocnicze są uruchamiane przez wał krzywkowy; punkty przełączania ustawia się krzywkami ze strojoną nastawą (standardowy śrubokręt) i skalą kąta.
• Wskaźnik położenia: wewnętrzny.
• Kierunek obrotu: dla serii SQN72 – przeciwnie do ruchu wskazówek zegara (patrząc od strony wału).

Podłączenie elektryczne i okablowanie

• Pobór mocy wewnętrzny: maks. 6 VA
• Przepust kablowy: gumowy przepust do pojedynczego przewodu w powłoce o maks. średnicy 11 mm (w komplecie); otwór przepustu należy dopasować do średnicy przewodu i ułożyć przewód tak, aby zachować szczelność.
• Odciążenie przewodu: mostek odciążający z 2 śrubami (w komplecie)
• Złącza/terminal: 2 gniazda wtykowe z listwami zaciskowymi, typ CUM (produkcja Stelvio), dla złączy CUF 5-4 (X1) i CUF 5-5 (X2) (złącza nie są w komplecie dostawy)
• Zalecany przekrój żyły wielodrutowej: 0,5…1,5 mm² (stosować tulejki dobrane do przekroju)
• Napięcie łączeniowe styków: 24–250 V AC

Dane techniczne

• Zasilanie: 230 V AC (-15% / +10%)
• Częstotliwość: 50–60 Hz (±6%)
• Czas biegu (50 Hz): 30 s / 90°
• Maks. moment obciążenia: 2,5 Nm
• Moment trzymający: 1,3 Nm
• Kąt pozycjonowania (użyteczny zakres): maks. 160° (skala 0–130°)
• Czas przerwy przy zmianie kierunku: > 100 ms
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 2
• Stopień ochrony: IP54 (zgodnie z EN 60529; przy zastosowaniu przepustu kablowego oraz podkładek z tworzywa dla śrub mocujących i właściwym zabezpieczeniu łożyskowania wału przed bezpośrednim działaniem wody i pyłu)
• Klasa ochronności: II
• Zewnętrzny bezpiecznik główny: 6,3 AT (do montażu na miejscu)
• Trwałość projektowa: 250 000 cykli rozruchu (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu
• Masa (średnio): ok. 500 g
• Dopuszczalny czas załączenia: 60%, maks. 3 min bez przerwy
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h. (bez kondensacji); maks. 2000 m n.p.m.
• Długość obudowy: 117 mm
• Wykonanie wału: nr 1 (wg zestawienia typów)

Montaż

• Montaż w dowolnej pozycji (zgodnie z danymi technicznymi).
• Nie dopuszczać do bezpośredniego nasłonecznienia urządzenia.
• Połączenie między wałem siłownika a elementem sterowanym powinno być kształtowe i bezluzowe.
• Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe.
• Dla zachowania IP54 przez cały okres eksploatacji łożyskowanie wału musi być wykonane tak, aby nie było narażone na bezpośrednie działanie wody i pyłu.

Podsumowanie

Siemens SQN72.6C4A21 to siłownik do przepustnic powietrza/gazu do zastosowań palnikowych, zasilany AC 230 V, o czasie przestawienia 30 s / 90° (50 Hz) i momencie trzymającym 1,3 Nm. Oferuje regulację położeń z nastawianymi krzywkami (2 krańcówki + 2 styki pomocnicze), stopień ochrony IP54 oraz wersję przystosowaną do montażu potencjometru, co ułatwia dopasowanie do automatyki sterowania palnikiem i wymagań aplikacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model: Siemens SQN72.6C4A21.
• Posiada oznaczenie CE; zgodność z dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą EMC 2014/30/UE.
• Posiada oznaczenie EAC (zgodność euroazjatycka).
• Spełnia wymagania norm DIN EN 60730-1 oraz DIN EN IEC 60730-2-14.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Przed użyciem należy dokładnie przeczytać pełną dokumentację urządzenia. Nieprzestrzeganie instrukcji może prowadzić do sytuacji niebezpiecznych, szkód materialnych lub zagrożenia dla środowiska.
• Montaż, ustawienia, podłączenie i konserwację może wykonywać wyłącznie odpowiednio wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac przy strefie przyłączeniowej należy odłączyć zasilanie na wszystkich biegunach, zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie jest beznapięciowe. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Aby odłączyć urządzenie od zasilania, może być konieczne otwarcie więcej niż jednego łącznika. Przed pracami serwisowymi urządzenie musi być całkowicie odłączone od zasilania.
• Należy zapewnić skuteczną ochronę przed dotykiem na zaciskach elektrycznych. Nieizolowane połączenia i przewody nie mogą być dostępne dotykowo, a pokrywa obudowy musi być mocno przykręcona.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Urządzenia nie wolno ponownie uruchamiać po uderzeniu lub wstrząsie, nawet jeśli nie ma widocznych uszkodzeń, ponieważ funkcje bezpieczeństwa mogą być osłabione.
• Należy unikać ładunków elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne urządzenia; zalecane jest stosowanie zabezpieczeń ESD.
• Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie z automatyką palnikową Siemens.
• Nastawy krzywek przełączających muszą spełniać wymagania odpowiednich norm aplikacyjnych.
• Podłączenia elektryczne muszą być wykonane zgodnie z przepisami krajowymi i lokalnymi. Obwody 230 V AC muszą być ściśle oddzielone od innych obszarów napięciowych w celu ochrony przed porażeniem.
• Nieużywane gniazda zacisków muszą być zabezpieczone zaślepkami. Należy stosować odpowiednie tulejki kablowe, aby żyły nie stykały się z sąsiednimi połączeniami.
• Należy stosować wyłącznie plastikowe dławiki kablowe. Przewód musi być prawidłowo ułożony i uszczelniony w przepuście kablowym; maksymalna średnica pojedynczego kabla w osłonie wynosi 11 mm.
• Wymagane jest zewnętrzne zabezpieczenie pierwotne 6,3 AT zgodnie z IEC 60127-2-5, instalowane po stronie obiektu.
• Urządzenie pracuje przy zasilaniu 230 V AC, 50–60 Hz. Jest to urządzenie klasy ochronności II.
• Stopień ochrony IP54 jest zachowany tylko przy użyciu przewidzianego przepustu kablowego oraz podkładek z tworzywa przy śrubach mocujących, a także przy takim montażu łożyskowania wału napędowego, aby nie było ono bezpośrednio narażone na wodę i pył.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa i porażeniem prądem.
• Napęd nie może być wystawiony na bezpośrednie promieniowanie słoneczne.
• Połączenie wału napędu z elementem wykonawczym musi być kształtowe i bez luzu. Podczas montażu nie są dopuszczalne dodatkowe obciążenia osiowe i promieniowe łożysk.
• Połączenie mechaniczne pomiędzy napędem a elementem sterowanym musi być bardzo sztywne i odporne na ugięcia. Zalecane jest przewymiarowanie połączenia wału 2-krotnie względem znamionowego momentu napędu.
• Należy zapewnić, aby momenty zewnętrzne działające na element sterowany były mniejsze od momentu samohamownego napędu w stanie bezprądowym; konstrukcja palnika nie może dopuszczać do niebezpiecznej pracy przy nadmiernych momentach zewnętrznych.
• Po osiągnięciu projektowej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania napęd musi zostać wymieniony przez autoryzowany personel.
• Przy wymianie napędu należy sprawdzić poprawność podłączenia do jednostki bazowej oraz przypisanie funkcji.
