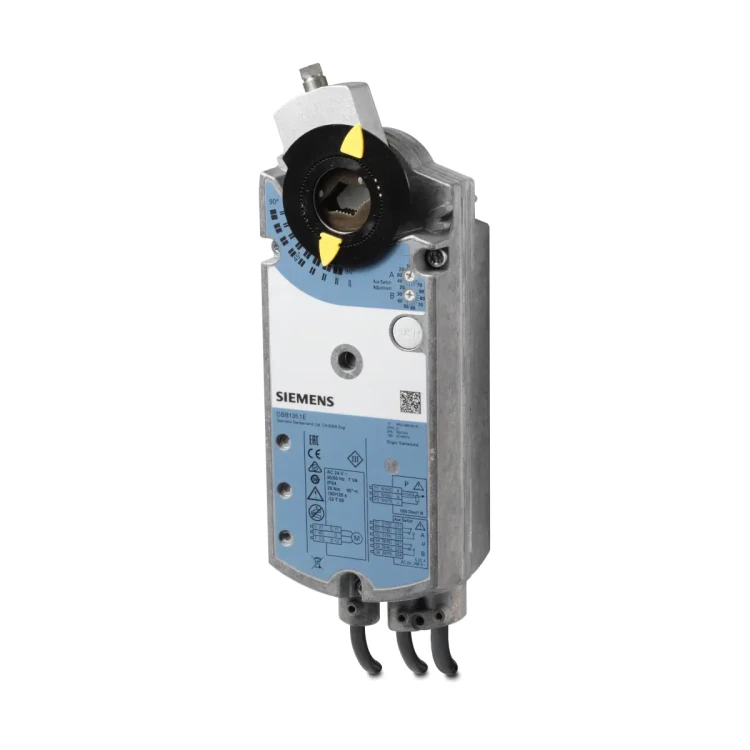

GBB131.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 24 [V] AC, 150 [s]

Siemens GBB131.1E to obrotowy siłownik do przepustnic powietrza z rodziny OpenAir™, przeznaczony do sterowania 3-stawnego i zasilany napięciem 24 V AC. Zapewnia nominalny moment obrotowy 25 Nm (GBB), posiada samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Siłownik dostarczany jest z fabrycznie montowanym przewodem przyłączeniowym o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB131.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Napięcie zasilania / częstotliwość: 24 V AC ± 20% / 50/60 Hz
• Moment obrotowy (nominalny): 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Kąt obrotu (nominalny / maks.): 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Adapter osi: samocentrujący
• Nastawa zakresu roboczego: mechanicznie w zakresie 0…90°
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Stopień ochrony: IP54
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 4 m² (zależnie od tarcia).
• Do współpracy z regulatorami ze sterowaniem 3-stawnym (np. do przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (przy pomocy obejmy montażowej) – montaż 2 siłowników tego samego typu powoduje podwojenie momentu obrotowego (wymagana obejma ASK73.1).

Funkcje i działanie

• Sterowanie 3-stawne: praca w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara zależnie od sygnału sterującego.
• Po zaniku zasilania: siłownik pozostaje w ostatnim położeniu.
• Wskazanie położenia: kąt obrotu wskazywany mechanicznie za pomocą wskaźnika położenia.

Uwagi eksploatacyjne

• Przy sterowaniu 2-stawnym zaleca się wyłączanie zasilania, gdy siłownik osiągnie położenie otwarcia lub zamknięcia, aby poprawić trwałość i zredukować pobór energii.

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ± 20% / 50/60 Hz
• Pobór mocy w ruchu (GBB13..1): 7 VA, 7 W
• Pobór mocy w stanie trzymania: 1,1 W
• Nominalny moment obrotowy: 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730) – 24 V AC: III
• Temperatura pracy / transportu: -32…+55°C / -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Oś przepustnicy (okrągła / kwadrat): 8…25,6 mm / 6…18 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Montaż

• Siłownik przeznaczony do montażu na osi przepustnicy; współpracuje z osiami okrągłymi 8…25,6 mm oraz kwadratowymi 6…18 mm.
• Zakres roboczy 0…90° można ustawić mechanicznie, a kąt obrotu ograniczyć mechanicznie co 5°.

Podsumowanie

GBB131.1E to solidny, obrotowy siłownik Siemens do przepustnic powietrza z 3-stawnym sterowaniem i zasilaniem 24 V AC, oferujący 25 Nm momentu obrotowego, regulowany mechanicznie zakres pracy oraz stopień ochrony IP54. To sprawdzony napęd do typowych zastosowań wentylacyjnych, w tym do przepustnic o powierzchni do 4 m² (w zależności od tarcia).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Model GBB131.1E jest siłownikiem elektrycznym 24 V AC do sterowania 3-stawnego. Zasilanie należy realizować wyłącznie napięciem 24 V AC SELV/PELV, zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Urządzenie ma klasę bezpieczeństwa III. Podłączenie, montaż, uruchomienie i regulację należy wykonywać zgodnie z dokumentacją producenta.
• Nie wolno otwierać obudowy siłownika. Otwarcie obudowy może spowodować uszkodzenie urządzenia oraz zagrożenie dla bezpieczeństwa użytkownika.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Stopień ochrony obudowy IP54 jest zachowany wyłącznie przy montażu zgodnym z instrukcją producenta. Urządzenie należy montować tylko w dopuszczalnej pozycji montażowej; w przypadku narażenia na wpływy atmosferyczne należy stosować przewidziane przez producenta osłony ochronne.
• Przed uruchomieniem należy prawidłowo zamontować adapter osi i wskaźnik położenia. Sterowanie ręczne jest dopuszczalne wyłącznie po ich zamontowaniu zgodnie z instrukcją.
• Kąt obrotu i położenia przełączników pomocniczych należy ustawiać wyłącznie w zakresach dopuszczonych przez producenta. Nieprawidłowa nastawa może spowodować niewłaściwą pracę siłownika lub instalacji.
• Przełączniki pomocnicze należy podłączać zgodnie z dopuszczalnymi napięciami i schematami połączeń producenta. Nie wolno stosować pracy mieszanej 24 V AC / 230 V AC na przełącznikach pomocniczych.
• Przy sterowaniu 2-stawnym producent zaleca wyłączanie zasilania po osiągnięciu położenia pełnego otwarcia lub zamknięcia, aby poprawić trwałość urządzenia i ograniczyć pobór energii.
