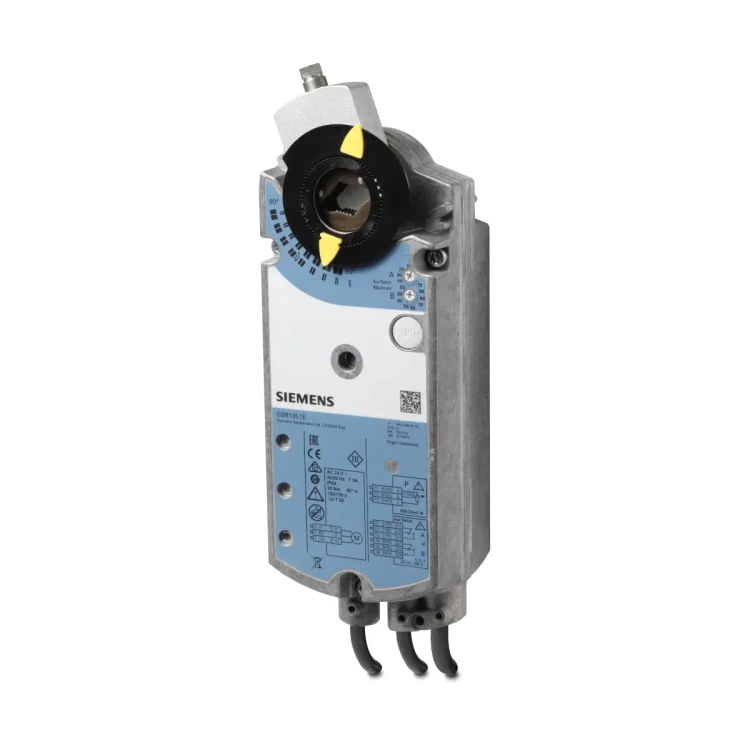

GBB166.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 0..10 [V], 24 [V] AC, 150 [s], 2 styki pomocnicze

GBB166.1E to elektroniczny siłownik obrotowy Siemens OpenAir™ o momencie 25 Nm, przeznaczony do regulacji i odcinania przepustnic powietrza w instalacjach wentylacji i klimatyzacji (HVAC). Model ten pracuje z zasilaniem AC 24 V lub DC 24 V i realizuje sterowanie modulacyjne sygnałem DC 0/2...10 V. Wersja GBB166.1E posiada samoadaptację zakresu obrotu, wyjście sygnału położenia U (DC 0...10 V) oraz 2 regulowane wyłączniki pomocnicze do funkcji dodatkowych. Siłownik jest fabrycznie okablowany przewodami o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB166.1E
• Nr katalogowy (Stock no.): S55499-D819
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza (OpenAir™)
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji (HVAC)
• Sterowanie: modulacyjne
• Sygnał wejściowy Y: DC 0/2...10 V
• Sygnał wyjściowy U (wskaźnik położenia): DC 0...10 V (proporcjonalnie do kąta obrotu)
• Moment nominalny: 25 Nm
• Kąt obrotu nominalny: 90°
• Mechaniczna regulacja zakresu (span): 0...90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przestawienia dla 90°: 150 s
• Samoadaptacja zakresu obrotu: tak (automatyczne wyznaczanie krańcówek mechanicznych)
• Wyłączniki pomocnicze: 2 szt. (A i B), nastawy co 5° w zakresie 0...90°
• Wskaźnik położenia: mechaniczny oraz elektryczny (U)
• Ręczne przestawianie: przyciskiem rozsprzęglenia przekładni
• Obudowa: odlew aluminiowy
• Stopień ochrony: IP54
• Poziom mocy akustycznej: < 45 dB(A) (dla czasu przestawienia 150 s)
• Okablowanie: przewody przyłączeniowe 0,9 m, przekrój 0,75 mm²

Zastosowanie

GBB166.1E jest przeznaczony do pracy w urządzeniach wentylacyjnych i klimatyzacyjnych w celu regulacji oraz zamykania przepustnic powietrza:

• dla powierzchni przepustnicy do ok. 5 m² (wartość referencyjna; należy uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami modulacyjnymi z sygnałem DC 0/2...10 V.

Funkcje i działanie

Sterowanie modulacyjne (Y = DC 0/2...10 V)

• Położenie siłownika jest sterowane sygnałem DC 0/2...10 V na wejściu Y.
• Kierunek obrotu zależy od ustawień przełączników DIL (m.in. wybór kierunku CW/CCW) oraz od sygnału pozycjonującego.
• Siłownik pozostaje w osiągniętym położeniu przy stałej wartości sygnału pozycjonującego.
• W przypadku zaniku zasilania siłownik pozostaje w aktualnym położeniu (brak sprężyny powrotnej).

Samoadaptacja zakresu obrotu

• Siłownik automatycznie wyznacza mechaniczne położenia krańcowe rzeczywistego zakresu obrotu.
• Charakterystyka sygnału pozycjonującego jest mapowana na obliczony zakres obrotu.
• Aby funkcja działała, zasilanie musi być podłączone do DIL switch 2 (samoadaptacja).

Wskaźnik położenia (mechaniczny i elektryczny)

• Mechaniczny wskaźnik pokazuje aktualny kąt obrotu.
• Elektryczny wskaźnik położenia realizowany jest przez wyjście U = DC 0...10 V, proporcjonalne do kąta obrotu.
• Kierunek sygnału wyjściowego U (odwrócony / nieodwrócony) zależy od ustawienia przełączników DIL.

Wyłączniki pomocnicze (2x: A i B)

• Punkty przełączania wyłączników pomocniczych A i B ustawiane są niezależnie w krokach 5° w zakresie 0...90°.
• Nastawy fabryczne: A = 5°, B = 85°.
• Napięcie przełączania: AC 24...250 V / DC 12...30 V
• Obciążalność styków: 6 A (rezystancyjne) / 2 A (indukcyjne) @ AC; 4 A (rezystancyjne) / 2 A (indukcyjne) @ DC 30 V; 0,8 A (rezystancyjne) / 0,5 A (indukcyjne) @ DC 60 V

Ręczna obsługa i ograniczenie kąta

• Możliwe jest ręczne przestawienie po wciśnięciu przycisku rozsprzęglenia przekładni.
• Zakres obrotu adaptera wału można ograniczyć mechanicznie w krokach 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ~ ±20% (19,2...28,8 V) lub DC 24 V ⎓ ±20% (19,2...28,8 V)
• Wejście sterujące Y: DC 0/2...10 V (przewody 8-2 / Y-G0)
• Wyjście położenia U: DC 0...10 V (przewody 9-2 / U-G0)
• Długość przewodów przyłączeniowych: 0,9 m
• Przekrój przewodów: 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m

Oznaczenia przewodów (zasilanie / sygnały)

• G (pin 1, czerwony): potencjał systemowy AC/DC 24 V
• G0 (pin 2, czarny): neutralny / odniesienie
• Y (pin 8, szary): wejście sygnału (DC 0/2...10 V)
• U (pin 9, różowy): wyjście sygnału (DC 0...10 V)

Oznaczenia przewodów wyłączników pomocniczych (A i B)

• Q11 / S1 (szaro-czerwony): wyłącznik A – wejście
• Q12 / S2 (szaro-niebieski): wyłącznik A – styk NC
• Q14 / S3 (szaro-różowy): wyłącznik A – styk NO
• Q21 / S4 (czarno-czerwony): wyłącznik B – wejście
• Q22 / S5 (czarno-niebieski): wyłącznik B – styk NC
• Q24 / S6 (czarno-różowy): wyłącznik B – styk NO

Dane techniczne

• Napięcie zasilania: AC 24 V ~ ±20% / DC 24 V ⎓ ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy (ruch): 2,2 VA / 1,5 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,5 W
• Moment: nominalny 25 Nm; maks. (zablokowany) 38 Nm; minimalny (stan podtrzymania) 25 Nm
• Kąt obrotu: nominalny 90°; maks. (ograniczony mechanicznie) 95° ± 2°
• Czas przestawienia 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A)
• Wejście Y: DC 0/2...10 V; pobór 0,1 mA; rezystancja wejściowa ≥ 100 kΩ
• Maks. dopuszczalne napięcie wejściowe: DC 35 V (ograniczone wewnętrznie do DC 10 V)
• Wyjście U: DC 0...10 V; maks. prąd wyjściowy DC ±1 mA
• Histereza: 60 mV (dla nieprzestawnej charakterystyki)
• Stopień ochrony obudowy: IP54
• Warunki pracy: wnętrza, miejsce chronione przed warunkami atmosferycznymi; -32...55°C; wilgotność <95% r.h. (bez kondensacji)
• Trwałość mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych
• Trzpień/wał przepustnicy: okrągły 8...25,6 mm; kwadratowy (przekątna) 6...18 mm; min. długość 20 mm; twardość < 300 HV
• Masa: maks. 2,35 kg (z wyłącznikami pomocniczymi)

Montaż

• Podczas montażu należy dobrać wał przepustnicy zgodnie z wymaganiami dla średnicy/przekroju oraz powierzchni przepustnicy.
• Zalecane jest stosowanie wyłącznie materiałów i wałów o jakości typowej dla branży (zgodnie z wymaganiami dla wału przepustnicy).
• Siłownik jest przeznaczony do montażu wewnątrz, w miejscu chronionym przed wpływem pogody.

Podsumowanie

Siemens GBB166.1E to mocny siłownik obrotowy 25 Nm do przepustnic powietrza, z zasilaniem AC/DC 24 V i sterowaniem modulacyjnym DC 0/2...10 V. Wyjście U (DC 0...10 V), samoadaptacja zakresu obrotu oraz 2 regulowane wyłączniki pomocnicze czynią go praktycznym rozwiązaniem do precyzyjnej automatyki HVAC, szczególnie tam, gdzie potrzebna jest informacja zwrotna o położeniu i dodatkowe funkcje przełączające.
