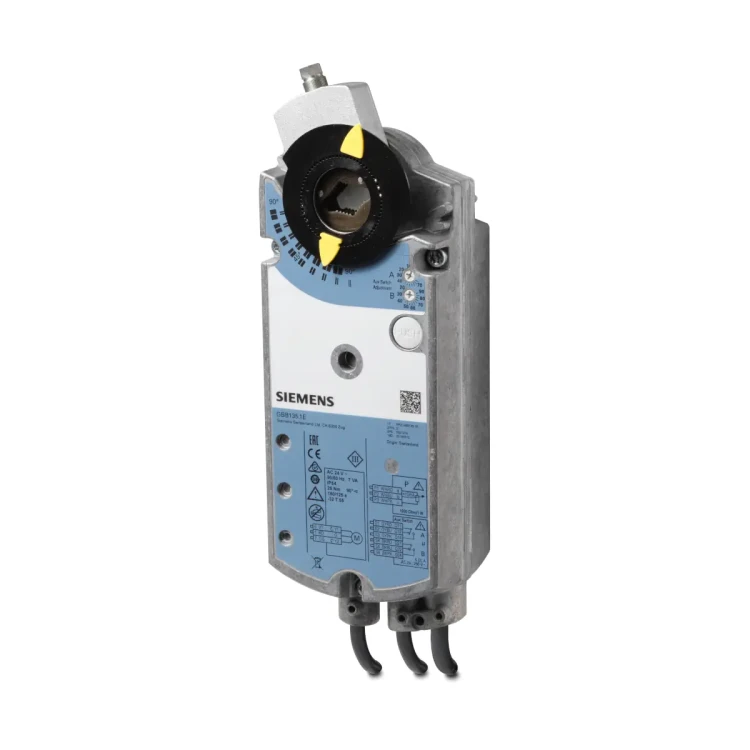

GBB163.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 0..35 [V], 24 [V] AC, 150 [s], nastawiana charakterystyka

Siemens GBB163.1E to elektroniczny siłownik obrotowy przepustnic powietrza z serii OpenAir™, przeznaczony do płynnego sterowania modulacyjnego w instalacjach wentylacji i klimatyzacji. Zapewnia moment nominalny 25 Nm i pracuje przy zasilaniu AC 24 V ~ / DC 24 V ⎓. Model GBB163.1E obsługuje sygnał wejściowy DC 0...35 V ⎓ oraz posiada regulowaną charakterystykę (offset i zakres roboczy) i wyjście wskaźnika położenia U = DC 0...10 V ⎓. Siłownik jest fabrycznie okablowany (przewód 0,9 m) i oferuje samoadaptację zakresu kąta obrotu oraz mechaniczne ograniczenie zakresu w krokach co 5°.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB163.1E
• Nr katalogowy (Stock no.): S55499-D817
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza (bez sprężyny powrotnej)
• Moment nominalny: 25 Nm
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji; dla powierzchni przepustnicy do ok. 5 m² (wartość referencyjna)
• Zasilanie: AC 24 V ~ ±20% (19,2…28,8 V) / DC 24 V ⎓ ±20% (19,2…28,8 V)
• Sterowanie: modulacyjne
• Sygnał wejściowy Y: DC 0...35 V ⎓
• Regulowana charakterystyka wejścia: offset Uo i zakres roboczy ΔU (nastawa 2 potencjometrami)
• Wyjście położenia U: DC 0...10 V ⎓ (proporcjonalnie do kąta obrotu)
• Samoadaptacja zakresu obrotu: automatyczne wyznaczanie mechanicznych położeń krańcowych
• Zakres kąta obrotu: nominalnie 90° (maks. mechanicznie ograniczany 95° ±2°)
• Czas przestawienia 90°: 150 s
• Obudowa: solidna, lekka – odlew aluminiowy
• Okablowanie: przewód przyłączeniowy 0,9 m, przekrój 0,75 mm²
• Stopień ochrony: IP54

Zastosowanie

GBB163.1E jest przeznaczony do pracy w instalacjach wentylacji i klimatyzacji, gdzie realizuje płynną regulację położenia przepustnicy sygnałem napięciowym. Producent podaje zastosowanie dla przepustnic o powierzchni do ok. 5 m² (wartość referencyjna – należy uwzględnić dane producenta przepustnicy).

Funkcje i działanie

Sterowanie modulacyjne i kierunek obrotu

• Siłownik pracuje w trybie modulacyjnym na podstawie sygnału Y.
• Kierunek obrotu (odwrócony lub nieodwrócony) dla sygnału wyjściowego położenia U zależy od ustawienia przełącznika DIL.
• Przy stałej wartości sygnału siłownik utrzymuje zadane położenie; w przypadku zaniku zasilania pozostaje w położeniu wysuniętym (deployed position).

Regulowana charakterystyka sygnału (Uo, ΔU)

• Offset Uo: DC 0...5 V ⎓
• Zakres roboczy ΔU: DC 2...30 V ⎓
• Charakterystyka jest regulowana 2 potencjometrami.

Samoadaptacja zakresu kąta obrotu

• Siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka (Uo, ΔU) jest mapowana na obliczony zakres kąta obrotu.
• Dla działania funkcji zasilanie musi być podłączone do DIL switch 2 (self-adaptation).

Wskazanie położenia i obsługa ręczna

• Wskazanie mechaniczne: pozycja kąta obrotu widoczna na wskaźniku położenia.
• Wskazanie elektryczne: wyjście U = DC 0...10 V ⎓ proporcjonalne do kąta obrotu.
• Ręczne przestawienie: możliwe po wciśnięciu przycisku rozsprzęglenia przekładni (gear train disengagement).
• Ograniczenie kąta obrotu: mechaniczne, w krokach co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ~ / DC 24 V ⎓, 50/60 Hz
• Sygnał wejściowy: Y (przewód 8 / Y–G0) – DC 0...35 V ⎓
• Wyjście położenia: U (przewód 9 / U–G0) – DC 0...10 V ⎓
• Pobór prądu wejścia Y: 0,1 mA; rezystancja wejściowa: ≥ 100 kΩ
• Maks. dopuszczalne napięcie wejściowe: DC 35 V ⎓ (ograniczane wewnętrznie do DC 10 V ⎓)
• Ochrona przed błędnym podłączeniem: maks. AC 24 V ~ / DC 24 V ⎓
• Wyjście U: maks. prąd wyjściowy DC ± 1 mA; ochrona przed błędnym podłączeniem maks. AC 24 V ~ / DC 24 V ⎓
• Przewód przyłączeniowy: długość 0,9 m, przekrój 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m

Dane techniczne (GBB163.1E)

• Moment obrotowy: nominalny 25 Nm; maks. (zablokowany) 38 Nm; min. (stan podtrzymania) 25 Nm
• Kąt obrotu: 90° (nominalnie z pozycjonerem); maks. 95° ± 2° (ograniczenie mechaniczne)
• Czas przestawienia 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A) (dla czasu przestawienia 150 s)
• Pobór mocy (AC/DC 24 V): w ruchu 2,2 VA / 1,5 W; w podtrzymaniu 0,9 VA / 0,5 W
• Stopień ochrony: IP54
• Klasa ochronności (EN 60730): III (AC 24 V ~ / DC 24 V ⎓)
• Żywotność mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych
• Warunki pracy: wnętrza, miejsce osłonięte; -32…55°C; wilgotność < 95% r.h. (bez kondensacji)
• Wał przepustnicy: okrągły 8…25,6 mm; kwadratowy (przekątna) 6…18 mm; min. długość 20 mm; twardość < 300 HV
• Masa (bez opakowania): maks. 2,2 kg

Montaż

• Przeznaczony do montażu wewnątrz budynku, w miejscu osłoniętym przed warunkami atmosferycznymi.
• Podczas instalacji należy dobrać wał przepustnicy zgodnie z wymaganym zakresem średnic oraz dopasować do powierzchni przepustnicy.
• Zakres kąta obrotu można ograniczyć mechanicznie (kroki co 5°).

Podsumowanie

Siemens GBB163.1E to solidny siłownik obrotowy 25 Nm do przepustnic powietrza, zasilany AC/DC 24 V, przeznaczony do sterowania modulacyjnego z wejściem DC 0...35 V. Regulowany offset i zakres roboczy (Uo, ΔU), wyjście położenia DC 0...10 V, samoadaptacja zakresu obrotu oraz obudowa IP54 sprawiają, że jest to pewne rozwiązanie do precyzyjnej regulacji przepływu powietrza w systemach HVAC.
