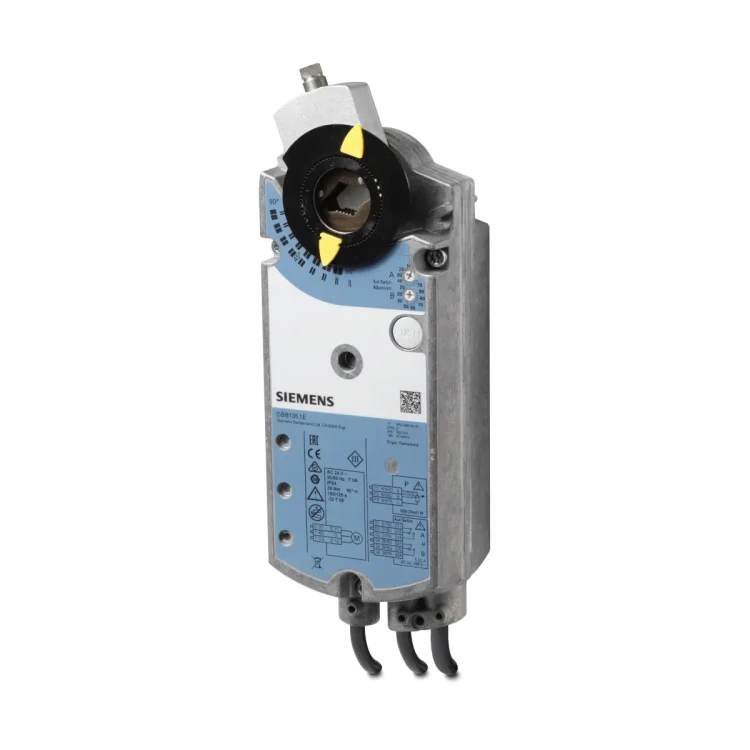

GBB164.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 0..35 [V], 24 [V] AC, 150 [s], 2 styki pomocnicze, nastawiana charakterystyka

Siemens GBB164.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z rodziny OpenAir™, przeznaczony do pracy w instalacjach wentylacji i klimatyzacji (HVAC). Zapewnia moment nominalny 25 Nm i obsługuje sterowanie modulacyjne. Siłownik zasilany jest AC 24 V ~ / DC 24 V ⎓, posiada samoadaptację zakresu kąta obrotu, mechanicznie regulowany zakres 0…90° oraz 2 regulowane wyłączniki pomocnicze do funkcji dodatkowych. Fabrycznie jest okablowany przewodami o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB164.1E
• Nr katalogowy (stock no.): S55499-D818
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji
• Powierzchnia przepustnicy (wartość referencyjna): do ok. 5 m²
• Sterowanie: modulacyjne
• Zasilanie: AC 24 V ~ ±20% lub DC 24 V ⎓ ±20%, 50/60 Hz
• Moment obrotowy: 25 Nm (nominalny), 38 Nm (maks. przy zablokowaniu)
• Kąt obrotu: 90° (nominalnie), do 95° ±2° (maks. przy ograniczeniu mechanicznym)
• Czas przestawienia dla 90°: 150 s
• Wskaźnik położenia: mechaniczny oraz elektryczny (U = DC 0…10 V)
• Samoadaptacja zakresu obrotu: automatyczne wyznaczenie mechanicznych położeń krańcowych
• Wyłączniki pomocnicze: 2 szt. (A i B), nastawy w krokach 5°
• Regulowana charakterystyka sygnału pozycjonowania: offset Uo i zakres roboczy ΔU (2 potencjometry)
• Stopień ochrony obudowy: IP54
• Okablowanie fabryczne: przewody 0,9 m, przekrój 0,75 mm²

Zastosowanie

GBB164.1E jest przeznaczony do zastosowań w urządzeniach wentylacyjnych i klimatyzacyjnych, gdzie wymagane jest płynne sterowanie przepustnicą powietrza sygnałem modulacyjnym. Może pracować z przepustnicami o powierzchni do ok. 5 m² (wartość referencyjna; należy uwzględnić dane producenta przepustnicy).

Funkcje i działanie

Sterowanie modulacyjne i sygnały

• Wejście sygnału pozycjonowania Y: DC 0/2…10 V ⎓ (wejście może przyjąć maks. DC 35 V ⎓, ograniczane wewnętrznie do DC 10 V ⎓).
• Regulowana charakterystyka (GBB164.1E): ustawiana 2 potencjometrami:
  • Offset Uo: DC 0…5 V ⎓
  • Zakres roboczy ΔU: DC 2…30 V ⎓
  • Maks. napięcie wejściowe: DC 35 V ⎓
• Wyjście wskaźnika położenia U: DC 0…10 V ⎓, maks. prąd wyjściowy DC ±1 mA.
• Kierunek charakterystyki wyjścia U: odwrócony lub nieodwrócony – zależnie od ustawienia przełącznika DIL.

Samoadaptacja zakresu kąta obrotu

• Siłownik automatycznie wyznacza mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka (Uo, ΔU) jest mapowana na obliczony zakres kąta obrotu.
• Aby funkcja działała, zasilanie musi być podane na przełącznik DIL 2 (samoadaptacja).

Wyłączniki pomocnicze (2 szt.)

• Punkty przełączania wyłączników A i B ustawiane niezależnie w zakresie 5…90°, co 5°.
• Nastawy fabryczne: A = 5°, B = 85°.
• Napięcie przełączania: AC 24…250 V ~ / DC 12…30 V ⎓
• Obciążalność styków:
  • AC: 6 A (rezystancyjne), 2 A (indukcyjne), min. 10 mA
  • DC 30 V ⎓: 4 A (rezystancyjne), 2 A (indukcyjne), min. 10 mA
  • DC 60 V ⎓: 0,8 A (rezystancyjne), 0,5 A (indukcyjne), min. 10 mA
• Wytrzymałość elektryczna wyłącznika pomocniczego względem obudowy: AC 4 kV

Ręczne przestawianie i ograniczenie kąta

• Ręczne przestawianie: możliwe po naciśnięciu przycisku rozsprzęglenia przekładni.
• Mechaniczne ograniczenie kąta: w krokach 5°.

Dane techniczne

• Zasilanie: AC 24 V ~ ±20% (19,2…28,8 V ~) / DC 24 V ⎓ ±20% (19,2…28,8 V ⎓), 50/60 Hz
• Pobór mocy (w ruchu): 2,2 VA / 1,5 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,5 W
• Moment: 25 Nm (nominalny), 38 Nm (maks. przy zablokowaniu), 25 Nm (min. w stanie podtrzymania)
• Kąt obrotu: 90° (nominalny), do 95° ±2° (maks.)
• Czas przestawienia 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A) (dla czasu przestawienia 150 s)
• Stopień ochrony: IP54
• Warunki pracy: wnętrza, miejsce osłonięte przed warunkami atmosferycznymi; -32…55°C; wilgotność <95% r.h. (bez kondensacji)
• Żywotność mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych
• Obudowa: odlewana, lekka i wytrzymała (aluminium)
• Napęd/przekładnia: bezszczotkowy silnik DC; przekładnia bezobsługowa i cicha

Podłączenie elektryczne (okablowanie fabryczne)

• Długość przewodu: 0,9 m
• Przekrój przewodu: 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m
• Zasilanie: G (1, czerwony) – potencjał systemowy; G0 (2, czarny) – neutralny
• Wejście sterujące: Y (8, szary) – wejście sygnału; odniesienie do G0 (2)
• Wyjście wskaźnika położenia: U (9, różowy) – wyjście sygnału; odniesienie do G0 (2)
• Wyłącznik A: Q11/S1 (wejście), Q12/S2 (NC), Q14/S3 (NO)
• Wyłącznik B: Q21/S4 (wejście), Q22/S5 (NC), Q24/S6 (NO)

Montaż (wymagania dla wału przepustnicy)

• Wał okrągły: 8…25,6 mm
• Wał kwadratowy (przekątna): 6…18 mm
• Minimalna długość wału: 20 mm
• Maks. twardość wału: < 300 HV

Podsumowanie

Siemens GBB164.1E to wytrzymały siłownik obrotowy 25 Nm do przepustnic powietrza, z zasilaniem AC/DC 24 V i sterowaniem modulacyjnym. Oferuje samoadaptację zakresu obrotu, mechaniczną regulację kąta, sygnał zwrotny U = DC 0…10 V, a także 2 regulowane wyłączniki pomocnicze, co czyni go praktycznym wyborem do precyzyjnej automatyki HVAC.
