GBB335.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

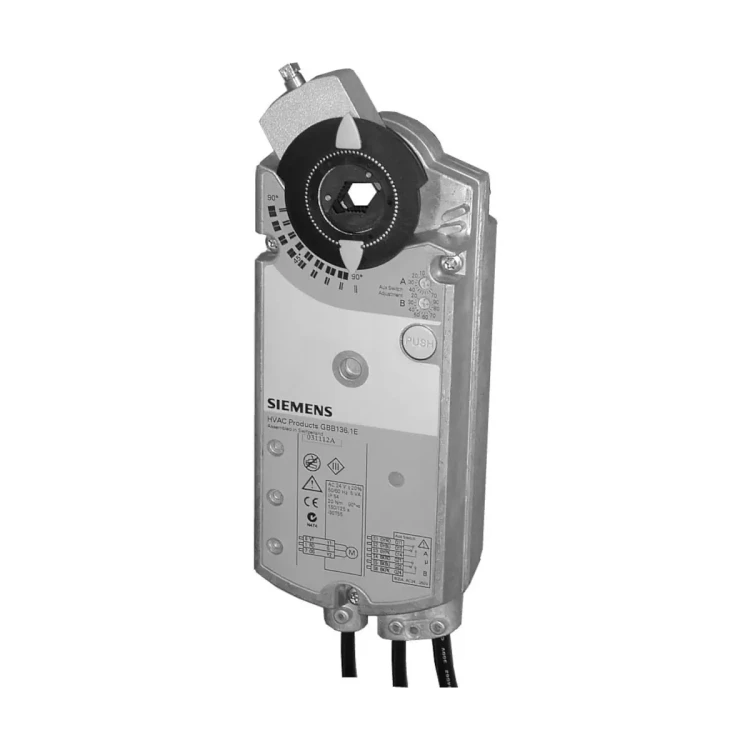

GBB335.1E to obrotowy siłownik do przepustnic powietrza Siemens z serii OpenAir™, przeznaczony do sterowania 3-stawnego i zasilany z sieci 230 V AC. Siłownik rozwija nominalny moment 25 Nm (GBB), posiada samocentrujący adapter osi oraz fabrycznie montowany kabel przyłączeniowy 0,9 m. Wykonanie GBB335.1E wyposażone jest w potencjometr sprzężenia zwrotnego 1 kΩ do realizacji elektrycznego wskazania położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB335.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Nominalny moment obrotowy: 25 Nm
• Maks. moment (zblokowanie): 40 Nm
• Kąt obrotu: 90° (nominalnie), maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Zakres roboczy nastawiany mechanicznie: 0…90° (ograniczany mechanicznie co 5°)
• Adapter osi: samocentrujący
• Sprzężenie zwrotne: potencjometr 1 kΩ (0…1000 Ω)
• Stopień ochrony: IP54
• Kabel przyłączeniowy: 0,9 m, przekrój żył 0,75 mm²

Zastosowanie

GBB335.1E przeznaczony jest do napędu przepustnic powietrza o powierzchni do 4 m² (w zależności od tarcia). Może współpracować z regulatorami realizującymi sterowanie 3-stawne (np. dla przepustnic powietrza zewnętrznego).

Dopuszczony jest również montaż dwóch siłowników na jednej osi przepustnicy (przy użyciu obejmy montażowej) w celu uzyskania większego momentu.

Funkcje i działanie

Sterowanie 3-stawne

• Siłownik pracuje w trybie 3-stawnym z osobnymi wejściami sterującymi dla kierunku obrotu.
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.

Sprzężenie zwrotne (potencjometr 1 kΩ)

• Wersja GBB335.1E posiada potencjometr sprzężenia zwrotnego o zakresie 0…1000 Ω.
• Do wskazywania położenia potencjometr może być podłączony do zewnętrznego źródła napięcia.
• Uwaga: potencjometr nie może być później dodany – wymagane opcje należy dobrać na etapie zamawiania.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie 230 V AC: przewód N (niebieski), przewody sterujące Y1 (czarny) i Y2 (biały).
• Potencjometr sprzężenia zwrotnego: P1 (biały/czerwony), P2 (biały/niebieski), P3 (biały/różowy).
• Długość kabla: 0,9 m
• Przekrój żył: 0,75 mm²

Dane techniczne

• Zasilanie / częstotliwość: 230 V AC ±10% / 50/60 Hz
• Pobór mocy: 5 VA, 5 W
• Nominalny moment obrotowy: 25 Nm
• Maks. moment (zblokowanie): 40 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Potencjometr sprzężenia zwrotnego: 0…1000 Ω, obciążenie < 1 W
• Stopień ochrony: IP54
• Warunki pracy / transportu: -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Zgodność elektromagnetyczna (zastosowanie): do środowisk mieszkalnych, handlowych i przemysłowych

Wymiary i montaż

• Wymiary siłownika (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Podsumowanie

Siemens GBB335.1E to wytrzymały siłownik obrotowy do przepustnic powietrza z zasilaniem 230 V AC i sterowaniem 3-stawnym, oferujący 25 Nm momentu nominalnego oraz możliwość mechanicznego ograniczenia zakresu pracy. Wbudowany potencjometr 1 kΩ, stopień ochrony IP54 i fabryczny przewód 0,9 m czynią go praktycznym rozwiązaniem do instalacji wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Model GBB335.1E jest siłownikiem elektrycznym zasilanym napięciem 230 V AC. Podłączenie do napięcia 230 V AC może wykonywać wyłącznie wykwalifikowany personel.
• Przed montażem, podłączeniem lub uruchomieniem należy stosować się do dokumentacji producenta oraz właściwych schematów połączeń. Nieprawidłowe podłączenie może spowodować zagrożenie dla osób lub uszkodzenie urządzenia.
• Nie wolno otwierać siłownika. Urządzenie ma konstrukcję zamkniętą, a otwieranie obudowy jest niedozwolone.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z instrukcją producenta. Dla zachowania stopnia ochrony IP54 należy przestrzegać wymagań montażowych podanych w dokumentacji.
• Sterowanie ręczne jest dopuszczalne tylko po zamontowaniu adaptera osi i wskaźnika położenia zgodnie z instrukcją montażu.
• Na przełącznikach pomocniczych nie wolno stosować pracy mieszanej 24 V AC / 230 V AC. Dopuszczalne napięcia i sposób podłączenia przełączników pomocniczych muszą być zgodne ze schematami połączeń producenta.
• Urządzenie należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta, tj. temperatura pracy od -32 do +55°C, wilgotność bez kondensacji poniżej 95% r.h.
• Produkt ma stopień ochrony IP54 i klasę izolacji II dla wersji 230 V AC.
