GBB336.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze

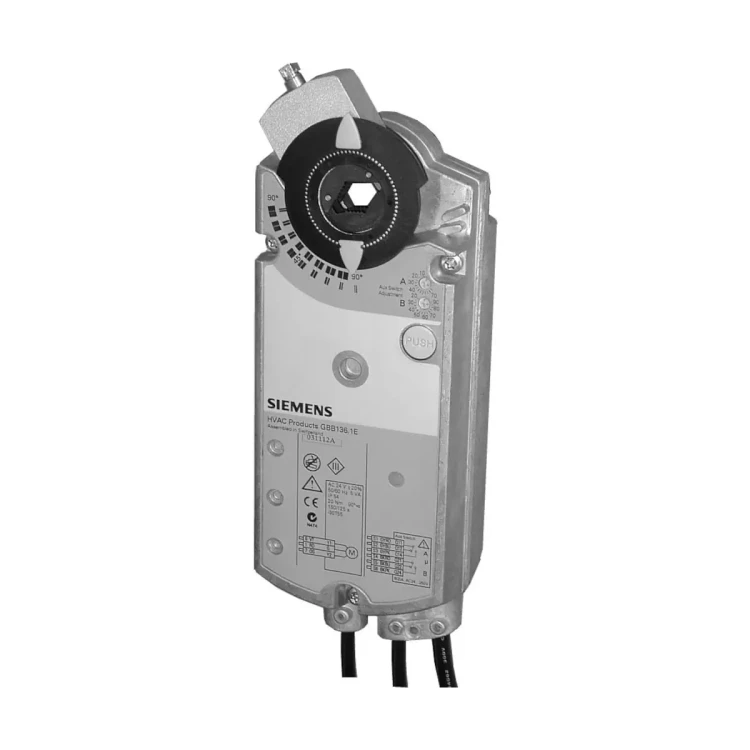

GBB336.1E to obrotowy siłownik do przepustnic powietrza z serii Siemens OpenAir™, przeznaczony do sterowania 3-stawnego i zasilany z sieci AC 230 V. Siłownik oferuje nominalny moment obrotowy 25 Nm (seria GBB), posiada samocentrujący adapter osi oraz mechanicznie nastawiany zakres pracy 0…90°. Wersja GBB336.1E jest wyposażona w dwa nastawiane przełączniki pomocnicze do realizacji dodatkowych funkcji. Fabrycznie dostarczany jest kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB336.1E
• Seria / zastosowanie: OpenAir™ – siłownik obrotowy do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Napięcie zasilania: AC 230 V ±10%, 50/60 Hz
• Nominalny moment obrotowy: 25 Nm (GBB)
• Maks. moment (zblokowanie): 40 Nm (GBB)
• Nominalny kąt obrotu / maksymalny: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Adapter osi: samocentrujący
• Zakres roboczy: nastawiany mechanicznie 0…90°
• Przełączniki pomocnicze: 2 szt., nastawiane (A i B)
• Przewód przyłączeniowy: fabryczny, długość 0,9 m, przekrój 0,75 mm²
• Stopień ochrony: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni do 4 m² (w zależności od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. do przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (przy pomocy obejmy montażowej) – podwojenie momentu obrotowego.

Funkcje i działanie

Sterowanie 3-stawne (AC 230 V)

• Y1: sterowanie ruchem w kierunku zgodnym z ruchem wskazówek zegara (wg podłączeń).
• Y2: sterowanie ruchem w kierunku przeciwnym do ruchu wskazówek zegara (wg podłączeń).
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Dwa przełączniki pomocnicze (A i B)

• Punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie.
• Zakres nastaw: 5°…90° ze skokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie / sterowanie (AC 230 V): N (masa/neutralny), Y1 (sterowanie 230 V AC – kierunek zegarowy), Y2 (sterowanie 230 V AC – kierunek przeciwny).
• Przełączniki pomocnicze: wyprowadzenia S1…S6 (dla dwóch przełączników A i B; styki NO/NC oraz wejście).
• Uwaga eksploatacyjna: przy sterowaniu 2-stawnym zaleca się wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia, aby poprawić trwałość i zredukować pobór energii.

Dane techniczne

• Zasilanie / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy (GBB/GIB33..1): 5 VA, 5 W
• Nominalny moment obrotowy: 25 Nm (GBB)
• Maks. moment (zblokowanie): 40 Nm (GBB)
• Nominalny kąt obrotu / maksymalny: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Obciążalność styków przełączników pomocniczych: 6 A (rez.), 2 A (ind.)
• Napięcie dla styków: 24…230 V AC (bez pracy mieszanej 24 V AC / 230 V AC)
• Zakres nastaw przełączników pomocniczych / rozdzielczość: 5°…90° / 5°
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II (230 V AC, przełącznik pomocniczy)
• Temperatura pracy: -32…+55 °C
• Temperatura transportu i składowania: -32…+70 °C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Wymiary siłownika (szer. x dług. x wys.): 100 x 300 x 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Min. długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Montaż

• Przystosowany do montażu na osi przepustnicy (okrągłej lub kwadratowej) dzięki samocentrującemu adapterowi.
• Możliwość mechanicznego ustawienia zakresu roboczego 0…90° oraz ograniczania kąta obrotu (skok co 5°).
• Możliwy montaż dwóch siłowników na jednej osi (z obejmą montażową) w celu podwojenia momentu obrotowego.

Podsumowanie

Siemens GBB336.1E to wytrzymały siłownik obrotowy AC 230 V do przepustnic powietrza, sterowany 3-stawnie, o momencie 25 Nm i stopniu ochrony IP54. Mechanicznie nastawiany zakres pracy 0…90°, samocentrujący adapter osi oraz dwa przełączniki pomocnicze z regulowanymi punktami przełączeń czynią go praktycznym wyborem do instalacji HVAC wymagających niezawodnego pozycjonowania przepustnicy i realizacji dodatkowych funkcji sterowania.
