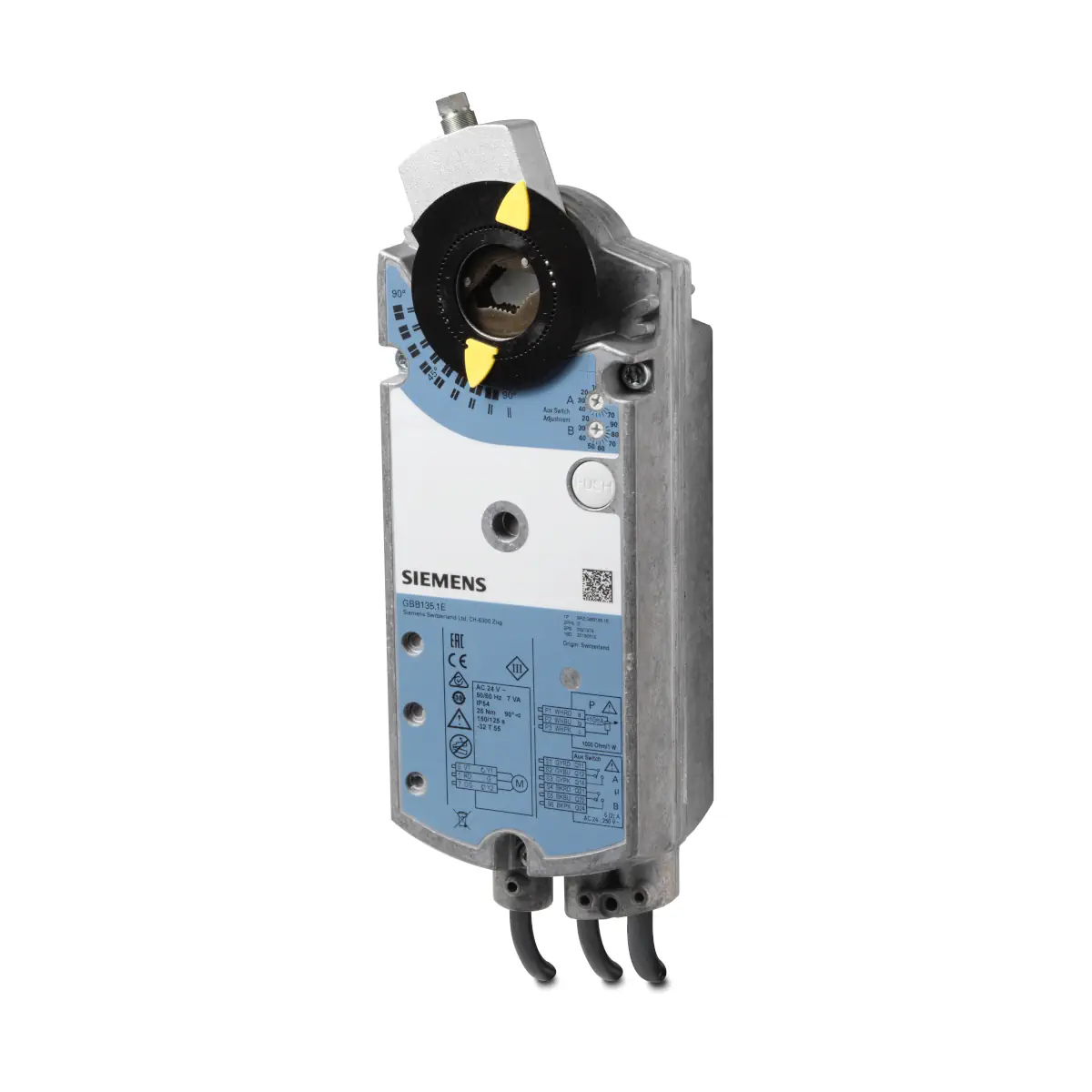

GBB135.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 24 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

GBB135.1E to obrotowy siłownik do przepustnic powietrza Siemens (seria OpenAir™) o nominalnym momencie 25 Nm, przeznaczony do pracy z zasilaniem 24 V AC i sterowaniem 3-stawnym. Model ten posiada potencjometr sprzężenia zwrotnego 1 kΩ oraz samocentrujący adapter osi. Zakres roboczy można ustawić mechanicznie w zakresie 0…90°, a siłownik jest dostarczany z fabrycznie zamontowanym przewodem przyłączeniowym o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB135.1E
• Typ: obrotowy siłownik do przepustnic powietrza
• Nominalny moment obrotowy: 25 Nm
• Maks. moment (zblokowanie): 40 Nm
• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Sterowanie: 3-stawne (wejścia Y1 / Y2)
• Sprzężenie zwrotne: potencjometr 1 kΩ (0…1000 Ω)
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Zakres roboczy nastawiany mechanicznie: 0…90°
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²
• Stopień ochrony: IP54
• Wymiary (szer. × dł. × wys.): 100 × 300 × 67,5 mm
• Masa (bez opakowania): 2 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do 4 m² (zależnie od tarcia).
• Do współpracy z regulatorami ze sterowaniem 3-stawnym (np. do przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (przy pomocy obejmy montażowej) w celu podwojenia momentu obrotowego.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Y1: sterowanie ruchem w kierunku zgodnym z ruchem wskazówek zegara.
• Y2: sterowanie ruchem w kierunku przeciwnym do ruchu wskazówek zegara.
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.

Ograniczenie i nastawa kąta

• Kąt obrotu osi adaptera może być ograniczony mechanicznie, ze skokiem co 5°.
• Zakres roboczy jest nastawiany mechanicznie w zakresie 0…90°.

Sprzężenie zwrotne – potencjometr 1 kΩ

• Zmiana rezystancji: 0…1000 Ω (przewody P1–P2).
• Obciążenie: < 1 W.
• Uwaga zamówieniowa: potencjometr nie może być później dodany – należy dobrać właściwy typ siłownika na etapie zamówienia.

Podłączenie elektryczne (wersja 24 V AC)

• G (czerwony): potencjał systemowy 24 V AC
• G0 (czarny): masa systemowa
• Y1 (purpurowy): wejście sterujące – kierunek zgodny z ruchem wskazówek zegara
• Y2 (pomarańczowy): wejście sterujące – kierunek przeciwny do ruchu wskazówek zegara
• P1 (biały/czerwony), P2 (biały/niebieski), P3 (biały/różowy): wyprowadzenia potencjometru sprzężenia zwrotnego

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 7 VA, 7 W
• Pobór mocy (w stanie trzymania): 1,1 W
• Nominalny moment obrotowy: 25 Nm
• Maks. moment (zblokowanie): 40 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony (wg EN 60529): IP54
• Klasa izolacji (EN 60730): III (24 V AC, potencjometr sprzężenia zwrotnego)
• Temperatura pracy / transportu: -32…+55°C / -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.

Montaż i wymiary

• Adapter osi: samocentrujący
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Minimalna długość osi: 20 mm
• Wymiary siłownika (szer. × dł. × wys.): 100 × 300 × 67,5 mm
• Masa: 2 kg
• Dwa siłowniki na jednej osi (podwojenie momentu): wymagana obejma ASK73.1

Podsumowanie

Siemens GBB135.1E to solidny siłownik obrotowy 24 V AC do przepustnic powietrza, oferujący 25 Nm momentu, sterowanie 3-stawne oraz potencjometr 1 kΩ do realizacji sprzężenia zwrotnego. Mechanicznie nastawiany zakres pracy 0…90°, możliwość ograniczania kąta oraz obudowa IP54 sprawiają, że jest to praktyczne rozwiązanie do zastosowań wentylacyjnych i klimatyzacyjnych.
