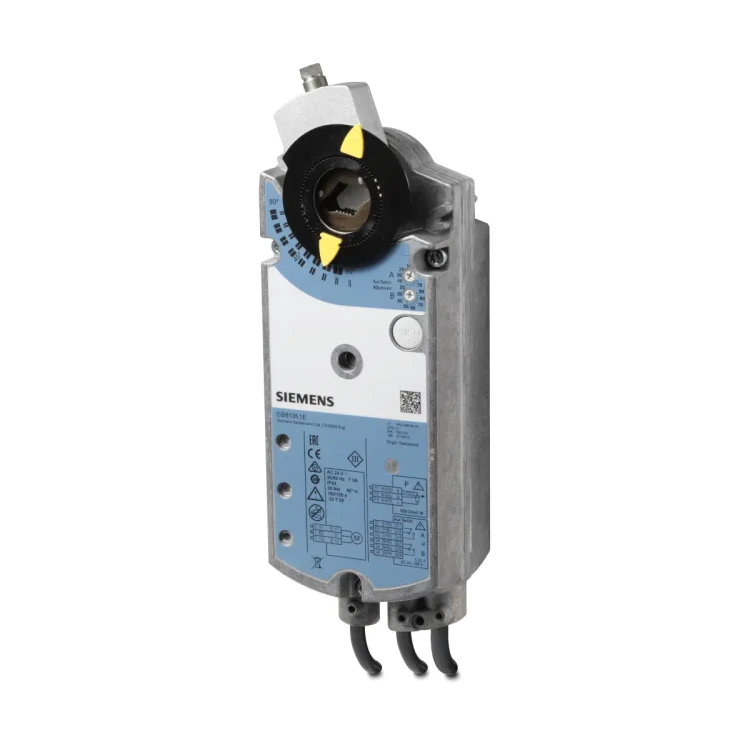

GBB161.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 0..10 [V], 24 [V] AC, 150 [s]

GBB161.1E to elektroniczny siłownik obrotowy Siemens z rodziny OpenAir™, przeznaczony do modulacyjnego sterowania przepustnicami powietrza sygnałem DC 0/2...10 V. Siłownik rozwija moment nominalny 25 Nm, pracuje przy zasilaniu AC 24 V lub DC 24 V i jest fabrycznie okablowany przewodami o długości 0,9 m. Dzięki funkcji samoadaptacji zakresu obrotu automatycznie wyznacza mechaniczne położenia krańcowe, a wbudowane wskazanie położenia (mechaniczne i elektryczne) ułatwia uruchomienie oraz diagnostykę.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB161.1E
• Nr katalogowy (Stock no.): S55499-D816
• Typ: siłownik obrotowy do przepustnic powietrza (bez powrotu sprężynowego)
• Zastosowanie: regulacja i odcinanie przepustnic w instalacjach wentylacji i klimatyzacji
• Zasilanie: AC 24 V ~ ±20% (19,2…28,8 V) / DC 24 V ⎓ ±20% (19,2…28,8 V)
• Sterowanie: modulacyjne
• Sygnał wejściowy Y: DC 0/2…10 V ⎓
• Wyjście położenia U: DC 0…10 V ⎓ (proporcjonalnie do kąta obrotu)
• Moment obrotowy: 25 Nm (nominalny), 38 Nm (maks. przy zablokowaniu)
• Kąt obrotu: nominalnie 90° (ze wskaźnikiem), mechanicznie ograniczalny; maks. 95° ±2°
• Czas przebiegu 90°: 150 s
• Samoadaptacja zakresu obrotu: tak
• Regulacja mechaniczna zakresu: ustawiany zakres w przedziale 0…90°
• Ręczne przestawianie: przycisk rozłączenia przekładni
• Poziom mocy akustycznej: < 45 dB(A)
• Stopień ochrony: IP54
• Obudowa: wytrzymała, lekka obudowa z odlewu aluminiowego

Zastosowanie

Siłownik GBB161.1E jest stosowany w instalacjach wentylacji i klimatyzacji do regulacji oraz odcinania przepustnic powietrza:

• dla powierzchni przepustnicy do ok. 5 m² (wartość referencyjna; należy uwzględnić dane producenta przepustnicy),
• do współpracy z regulatorami modulacyjnymi DC 0/2…10 V.

Funkcje i działanie

Sterowanie modulacyjne (DC 0/2…10 V)

• Wejście Y: DC 0/2…10 V ⎓ (pobór 0,1 mA, rezystancja wejściowa ≥ 100 kΩ).
• Maks. dopuszczalne napięcie wejściowe: DC 35 V ⎓ (wewnętrznie ograniczane do DC 10 V ⎓).
• Zachowanie po zaniku zasilania: siłownik pozostaje w swoim położeniu (bez funkcji powrotu sprężynowego).

Samoadaptacja zakresu obrotu

• Siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka (Uo, ΔU) jest mapowana na obliczony zakres kąta obrotu.
• Aby funkcja działała, zasilanie musi być podłączone do przełącznika DIL 2 (samoadaptacja).

Wskazanie położenia (mechaniczne i elektryczne)

• Mechaniczne: wskaźnik położenia kąta obrotu.
• Elektryczne: wyjście U = DC 0…10 V generowane proporcjonalnie do kąta obrotu.
• Kierunek (odwrócony / nieodwrócony) napięcia U zależy od ustawienia przełącznika DIL.

Ręczne przestawianie i ograniczenie kąta

• Możliwość ręcznego przestawienia po wciśnięciu przycisku rozłączenia przekładni.
• Mechaniczne ograniczenie kąta obrotu możliwe w krokach co 5°.

Podłączenie elektryczne i okablowanie

• Fabryczne okablowanie: standardowe przewody przyłączeniowe o długości 0,9 m, przekrój 0,75 mm².
• Dopuszczalna długość przewodów sygnałowych: do 300 m.
• Oznaczenia przewodów (AC 24 V ~ / DC 24 V ⎓):
• G (1, czerwony): potencjał systemu AC 24 V ~ / DC 24 V ⎓
• G0 (2, czarny): neutral systemu
• Y (8, szary): wejście sygnału (GBB16..1E)
• U (9, różowy): wyjście sygnału (GBB16..1E)
• Odporność na błędne podłączenie (Y/U): maks. AC 24 V ~ / DC 24 V ⎓

Dane techniczne

• Zasilanie: AC 24 V ~ ±20% / DC 24 V ⎓ ±20%, 50/60 Hz
• Pobór mocy (ruch): 2,2 VA / 1,5 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,5 W
• Moment obrotowy: 25 Nm (nominalny), 38 Nm (maks. przy zablokowaniu)
• Kąt obrotu: 90° nominalnie (ze wskaźnikiem), maks. 95° ±2°
• Czas przestawienia 90°: 150 s
• Poziom mocy akustycznej: < 45 dB(A)
• Wejście Y: DC 0/2…10 V ⎓ (≥100 kΩ, 0,1 mA)
• Wyjście U: DC 0…10 V ⎓, maks. prąd wyjściowy DC ±1 mA
• Żywotność mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych

Warunki pracy i ochrona

• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): III (dla AC 24 V ~ / DC 24 V ⎓)
• Miejsce montażu: wewnątrz, w miejscu osłoniętym przed warunkami atmosferycznymi
• Temperatura pracy: -32…55°C
• Wilgotność pracy: < 95% r.h. (bez kondensacji)

Montaż

• Wał przepustnicy: okrągły 8…25,6 mm lub kwadratowy (przekątna) 6…18 mm
• Minimalna długość wału: 20 mm
• Maks. twardość wału: < 300 HV
• Zakres obrotu: mechanicznie ograniczalny (kroki co 5°)
• Uwagi projektowe: wyłączniki pomocnicze i potencjometr nie mogą być dołożone po fakcie.

Podsumowanie

Siemens GBB161.1E to solidny siłownik obrotowy 25 Nm do przepustnic powietrza, zasilany AC/DC 24 V i sterowany modulacyjnie DC 0/2…10 V. Oferuje samoadaptację zakresu obrotu, wyjście sygnału położenia DC 0…10 V, mechaniczne wskazanie pozycji oraz możliwość ręcznego przestawienia, co czyni go praktycznym wyborem do precyzyjnej regulacji w instalacjach HVAC.
