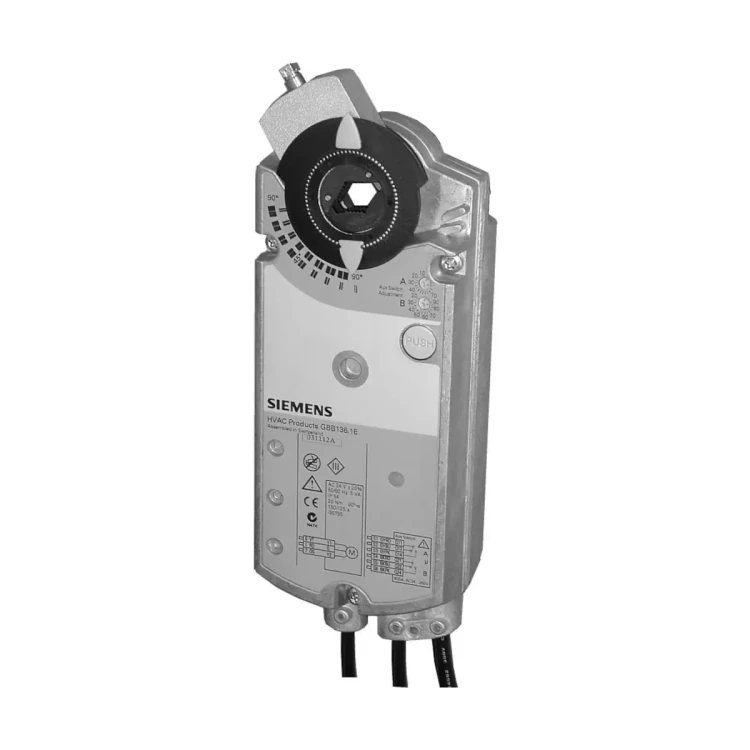

GBB331.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s]

GBB331.1E to obrotowy siłownik do przepustnic powietrza z rodziny Siemens OpenAir™, przeznaczony do sterowania 3-stawnego i zasilany z sieci AC 230 V. Napęd rozwija 25 Nm momentu nominalnego (typ GBB), posiada samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. W standardzie dostarczany jest z fabrycznie zamontowanym przewodem przyłączeniowym 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB331.1E
• Seria / rodzina: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza (GBB)
• Rodzaj sterowania: 3-stawne
• Napięcie zasilania: AC 230 V ±10%, 50/60 Hz
• Moment obrotowy nominalny: 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Zakres roboczy: nastawiany mechanicznie w zakresie 0…90°
• Adapter osi: samocentrujący
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²
• Współpracujące osie przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Minimalna długość osi: 20 mm
• Wymiary siłownika (szer. x dług. x wys.): 100 x 300 x 67,5 mm
• Masa (bez opakowania): 2 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do 4 m² (zależnie od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. dla przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (z użyciem obejmy montażowej).

Funkcje i działanie

Sterowanie 3-stawne

• Y1: sterowanie ruchem w kierunku zgodnym z ruchem wskazówek zegara.
• Y2: sterowanie ruchem w kierunku przeciwnym do ruchu wskazówek zegara.
• Brak zasilania: siłownik pozostaje w ostatnim położeniu.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Uwaga eksploatacyjna (sterowanie 2-stawne)

• Przy sterowaniu 2-stawnym zalecane jest wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia, aby poprawić trwałość i zredukować pobór energii.

Podłączenie elektryczne (GBB331.1E)

• Zasilanie: AC 230 V
• Przewód N (masa): kolor niebieski (BU)
• Przewód Y1: sygnał sterujący 230 V AC, kierunek zgodny z ruchem wskazówek zegara; kolor czarny (BK)
• Przewód Y2: sygnał sterujący 230 V AC, kierunek przeciwny do ruchu wskazówek zegara; kolor biały (WH)
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²

Dane techniczne

• Napięcie zasilania / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy (w ruchu): 5 VA, 5 W
• Moment nominalny: 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary: 100 x 300 x 67,5 mm
• Masa: 2 kg

Montaż

• Obsługiwane osie przepustnicy: okrągła 8…25,6 mm lub kwadrat 6…18 mm.
• Minimalna długość osi: 20 mm.
• Możliwy montaż 2 siłowników tego samego typu na jednej osi w celu podwojenia momentu obrotowego (wymagana obejma ASK73.1).

Podsumowanie

Siemens GBB331.1E to wytrzymały siłownik obrotowy do przepustnic powietrza z 3-stawnym sterowaniem i zasilaniem AC 230 V, oferujący 25 Nm momentu oraz mechanicznie nastawiany zakres pracy 0…90°. Stopień ochrony IP54, samocentrujący adapter osi i fabryczny przewód 0,9 m czynią go praktycznym wyborem do zastosowań HVAC.
