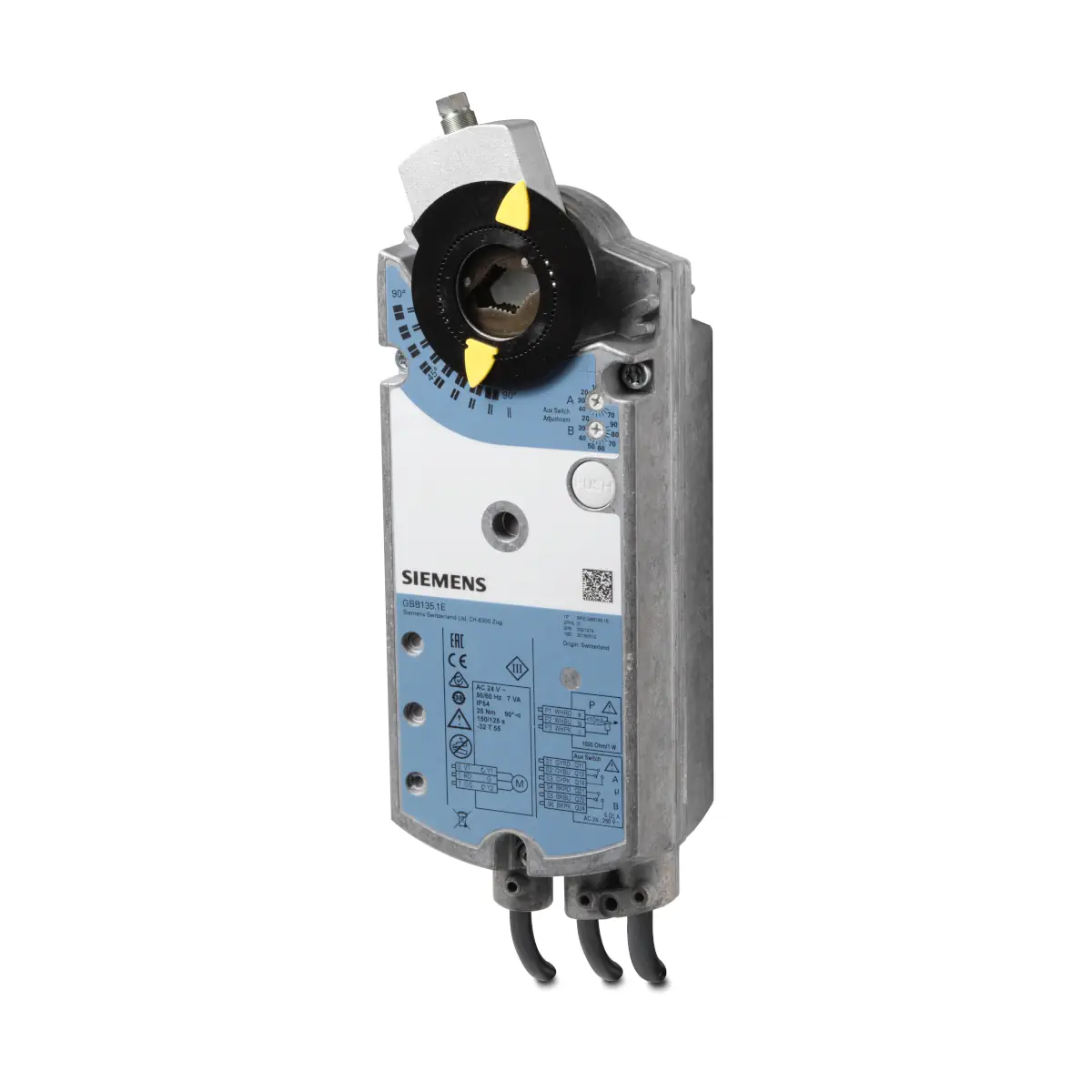

GBB136.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 24 [V] AC, 150 s, [2] styki pomocnicze

GBB136.1E to obrotowy siłownik do przepustnic powietrza z serii Siemens OpenAir™, przeznaczony do pracy w instalacjach HVAC ze sterowaniem 3-stawnym. Zasilany z 24 V AC, zapewnia nominalny moment obrotowy 25 Nm i współpracuje z przepustnicami o powierzchni do 4 m² (w zależności od tarcia). Siłownik posiada samocentrujący adapter osi, mechanicznie nastawiany zakres pracy 0…90° oraz 2 ustawiane przełączniki pomocnicze. Fabrycznie wyposażony jest w kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GBB136.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik z silnikiem elektrycznym do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Moment obrotowy (nominalny): 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Kąt obrotu: 90° (maks. 95° ± 2°)
• Czas przebiegu 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Przełączniki pomocnicze: 2 szt., nastawa 5°…90° co 5°
• Adapter osi: samocentrujący; oś okrągła 8…25,6 mm / kwadrat 6…18 mm
• Standardowa długość przewodu: 0,9 m (przekrój 0,75 mm²)
• Stopień ochrony: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni do 4 m² (w zależności od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. dla przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (podwojenie momentu) przy użyciu obejmy montażowej ASK73.1.

Funkcje i działanie

Sterowanie 3-stawne

• Zmiana położenia realizowana jest sygnałami sterującymi dla ruchu w kierunku zgodnym oraz przeciwnym do ruchu wskazówek zegara.
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.

Ograniczenie kąta obrotu

• Zakres roboczy nastawiany mechanicznie w zakresie 0…90°.
• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Przełączniki pomocnicze (2 szt.)

• Punkty przełączenia przełączników pomocniczych A i B ustawiane niezależnie w zakresie 5°…90° ze skokiem co 5°.
• Obciążalność styków: 6 A (rez.), 2 A (ind.)
• Napięcie: 24…230 V AC (bez pracy mieszanej 24 V AC / 230 V AC)

Podłączenie elektryczne (przewód fabryczny)

• G (1) – czerwony: potencjał systemowy 24 V AC
• G0 (2) – czarny: masa systemowa
• Y1 (6) – purpurowy: sygnał sterujący (kierunek zgodny z ruchem wskazówek zegara)
• Y2 (7) – pomarańczowy: sygnał sterujący (kierunek przeciwny do ruchu wskazówek zegara)

Przełączniki pomocnicze (przewody):

• Q11 S1 – szary/czerwony: przełącznik A – wejście
• Q12 S2 – szary/niebieski: przełącznik A – styk normalnie zwarty
• Q14 S3 – szary/różowy: przełącznik A – styk normalnie otwarty
• Q21 S4 – czarny/czerwony: przełącznik B – wejście
• Q22 S5 – czarny/niebieski: przełącznik B – styk normalnie zwarty
• Q24 S6 – czarny/różowy: przełącznik B – styk normalnie otwarty

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ± 20% / 50/60 Hz
• Pobór mocy w ruchu: 7 VA, 7 W
• Pobór mocy w stanie trzymania: 1,1 W
• Nominalny moment obrotowy: 25 Nm
• Moment maksymalny (zblokowanie): 40 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Standardowa długość przewodu / przekrój: 0,9 m / 0,75 mm²
• Stopień ochrony (wg EN 60529): IP54
• Klasa izolacji (EN 60730): III (24 V AC)
• Temperatura pracy: -32…+55 °C
• Temperatura transportu i składowania: -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dług. x wys.): 100 x 300 x 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Podsumowanie

Siemens GBB136.1E to solidny siłownik obrotowy 24 V AC do sterowania 3-stawnego, o momencie 25 Nm, przeznaczony do przepustnic powietrza (do 4 m²). Samocentrujący adapter osi, mechanicznie ograniczany kąt pracy oraz dwa regulowane przełączniki pomocnicze pozwalają wygodnie realizować zarówno podstawowe sterowanie przepustnicą, jak i dodatkowe funkcje automatyki.
