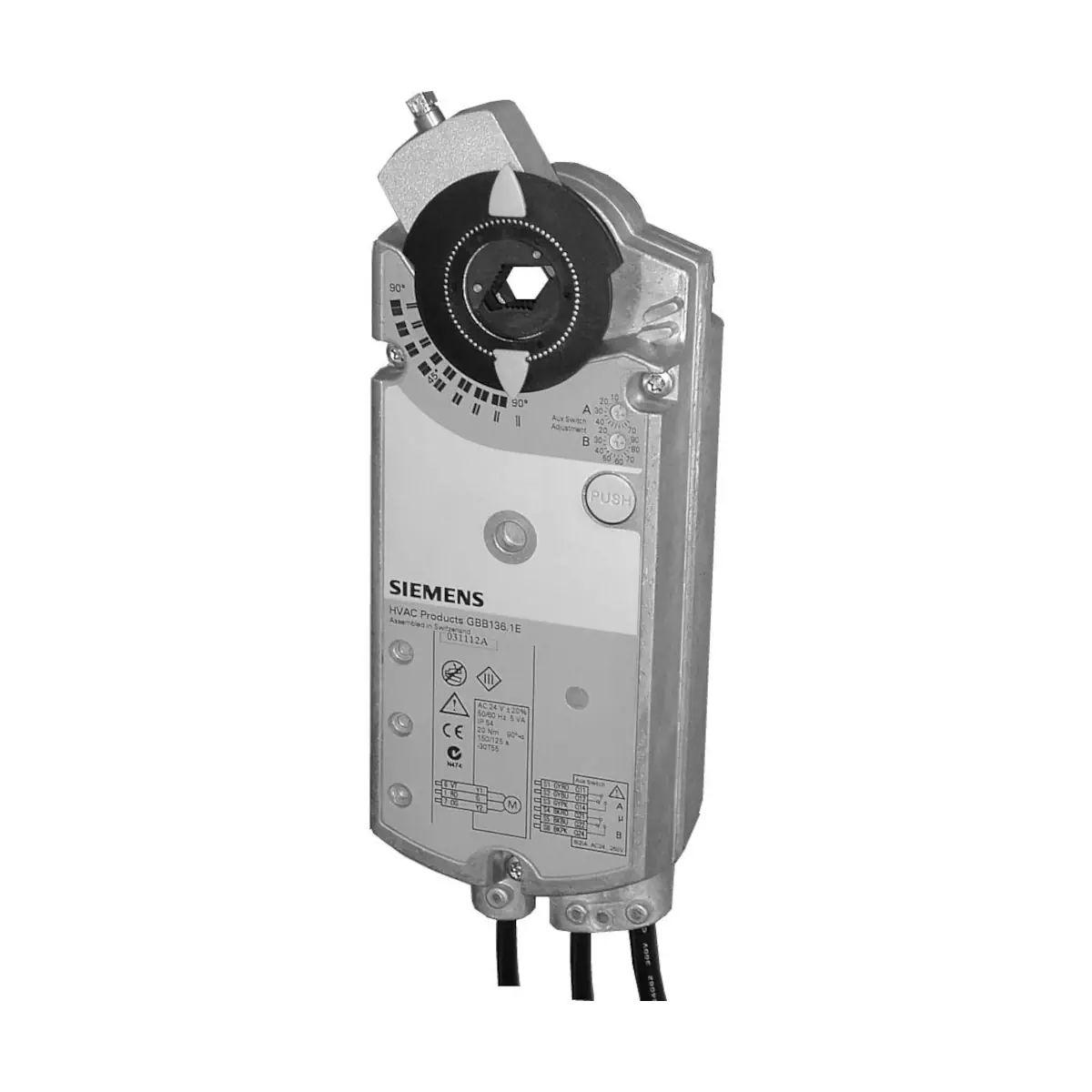

GIB131.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 24 [V] AC, 150 [s]

Siemens GIB131.1E to obrotowy siłownik z silnikiem elektrycznym z serii OpenAir™, przeznaczony do sterowania przepustnicami powietrza w instalacjach HVAC. Pracuje z zasilaniem 24 V AC i realizuje sterowanie 3-stawne. Siłownik oferuje moment obrotowy 35 Nm, posiada samocentrujący adapter osi, a jego zakres roboczy można ograniczać mechanicznie w przedziale 0…90° (z maks. kątem obrotu do 95° ±2°). Fabrycznie wyposażony jest w przewód przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB131.1E
• Seria: OpenAir™
• Typ: siłownik obrotowy do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Nominalny moment obrotowy: 35 Nm
• Maks. moment (zblokowanie): 75 Nm
• Kąt obrotu: nominalnie 90°, maks. 95° ±2°
• Czas przebiegu 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Ograniczenie kąta obrotu: mechaniczne, skok co 5°
• Adapter osi: samocentrujący
• Stopień ochrony obudowy: IP54
• Przewód fabryczny: 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 6 m² (zależnie od tarcia).
• Do pracy z regulatorami realizującymi sterowanie 3-stawne (np. dla przepustnic powietrza zewnętrznego).
• Możliwość montażu dwóch siłowników na jednej osi przepustnicy (przy użyciu obejmy montażowej) w celu podwojenia momentu obrotowego.

Funkcje i działanie (sterowanie 3-stawne)

• Zmiana kierunku obrotu: zgodny lub przeciwny do ruchu wskazówek zegara – zależnie od sposobu sterowania.
• Przy braku zasilania: siłownik pozostaje w ostatnim położeniu.
• Uwagi eksploatacyjne: przy sterowaniu 2-stawnym zalecane jest wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia (w celu poprawy trwałości i redukcji poboru energii).

Montaż i mechanika

• Obsługiwany wymiar osi przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm.
• Minimalna długość osi: 20 mm.
• Montaż 2 siłowników na jednej osi: wymagania obejmy montażowej ASK73.2.

Podłączenie elektryczne (przewody – siłowniki 24 V AC)

• G (1, czerwony): potencjał systemowy 24 V AC
• G0 (2, czarny): masa systemowa
• Y1 (6, purpurowy): sygnał sterujący (kierunek zgodny z ruchem wskazówek zegara)
• Y2 (7, pomarańczowy): sygnał sterujący (kierunek przeciwny do ruchu wskazówek zegara)

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 7 VA, 7 W
• Pobór mocy (w stanie trzymania): 1,1 W
• Nominalny moment obrotowy: 35 Nm
• Maks. moment (zblokowanie): 75 Nm
• Czas przebiegu 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III (24 V AC)
• Warunki otoczenia (praca): -32…+55°C, < 95% r.h. (bez kondensacji)
• Warunki otoczenia (transport): -32…+70°C, < 95% r.h. (bez kondensacji)
• Zgodność elektromagnetyczna (zastosowanie): do środowisk mieszkalnych, handlowych i przemysłowych

Wymiary i masa

• Wymiary (szer. x dług. x wys.): 100 x 300 x 67,5 mm
• Masa (bez opakowania): 2 kg

Podsumowanie

GIB131.1E to solidny siłownik obrotowy 24 V AC do przepustnic powietrza, oferujący 35 Nm momentu oraz sterowanie 3-stawne. Samocentrujący adapter osi, mechanicznie ograniczany zakres pracy 0…90° i obudowa IP54 czynią go praktycznym rozwiązaniem do automatyki przepustnic w instalacjach HVAC.
