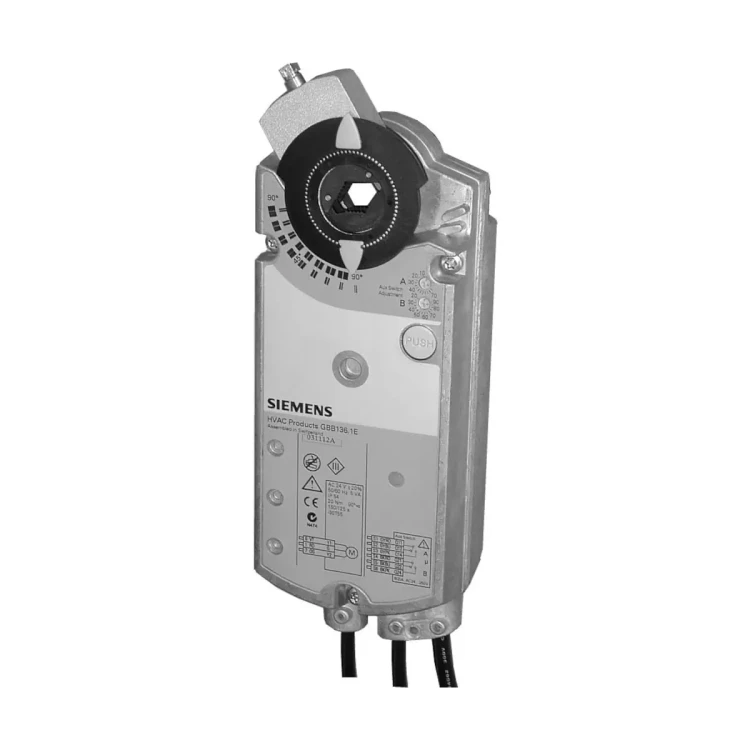

GIB335.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

GIB335.1E to obrotowy siłownik do przepustnic powietrza Siemens z rodziny OpenAir™, przeznaczony do sterowania 3-stawnego przy zasilaniu AC 230 V. Oferuje nominalny moment obrotowy 35 Nm (seria GIB), posiada samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Wersja .1E wyposażona jest w potencjometr sprzężenia zwrotnego 1 kΩ, a fabrycznie montowany kabel przyłączeniowy ma długość 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB335.1E
• Seria / rodzina: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Nastawa zakresu roboczego: mechanicznie w zakresie 0…90° (ze skokiem co 5°)
• Sprzężenie zwrotne: potencjometr 1 kΩ (zmiana rezystancji 0…1000 Ω)
• Adapter osi: samocentrujący
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Min. długość osi: 20 mm
• Stopień ochrony obudowy: IP54
• Kabel przyłączeniowy: fabrycznie montowany, 0,9 m; przekrój 0,75 mm²
• Wymiary (szer. x dług. x wys.): 100 x 300 x 67,5 mm
• Masa (bez opakowania): 2 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do 6 m² (zależnie od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. dla przepustnic powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (podwojenie momentu obrotowego) – wymagana obejma ASK73.1.

Funkcje i działanie

Sterowanie 3-stawne (AC 230 V)

• Y1: sterowanie ruchem w kierunku zgodnym z ruchem wskazówek zegara.
• Y2: sterowanie ruchem w kierunku przeciwnym do ruchu wskazówek zegara.
• Brak zasilania: siłownik pozostaje w ostatnim położeniu.

Potencjometr sprzężenia zwrotnego (1 kΩ)

• Wbudowany potencjometr umożliwia realizację sprzężenia zwrotnego położenia (zmiana rezystancji 0…1000 Ω).
• Obciążenie: < 1 W.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie (ze skokiem co 5°).
• Zakres roboczy nastawiany mechanicznie w zakresie 0…90°.

Podłączenie elektryczne i okablowanie

• Zasilanie / sterowanie (AC 230 V):
  • N (nr 4, kolor niebieski) – masa
  • Y1 (nr 6, kolor czarny) – sygnał sterujący 230 V AC, kierunek zgodny z ruchem wskazówek zegara
  • Y2 (nr 7, kolor biały) – sygnał sterujący 230 V AC, kierunek przeciwny do ruchu wskazówek zegara
• Potencjometr sprzężenia zwrotnego:
  • P1 (biały/czerwony) – 0…100% (P1–P2)
  • P2 (biały/niebieski) – suwak
  • P3 (biały/różowy) – 100…0% (P3–P2)
• Kabel: długość 0,9 m, przekrój 0,75 mm².

Dane techniczne

• Zasilanie / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy (w ruchu): 5 VA, 5 W
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ± 2°
• Czas przebiegu dla kąta 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C; < 95% r.h. (bez kondensacji)
• Zgodność elektromagnetyczna (zastosowanie): do środowisk mieszkalnych, handlowych i przemysłowych
• Bezpieczeństwo produktu: EN 60730-2-14 (typ 1)

Wymiary i montaż

• Wymiary siłownika: 100 x 300 x 67,5 mm
• Obsługiwane osie przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Min. długość osi: 20 mm
• Adapter osi: samocentrujący

Podsumowanie

Siemens GIB335.1E to solidny siłownik obrotowy 35 Nm do przepustnic powietrza, zasilany AC 230 V i sterowany 3-stawnie. Mechanicznie nastawiany zakres pracy 0…90°, stopień ochrony IP54 oraz potencjometr sprzężenia zwrotnego 1 kΩ czynią go praktycznym rozwiązaniem do automatyki HVAC wymagającej kontroli i odczytu położenia przepustnicy.
