GIB331.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s]

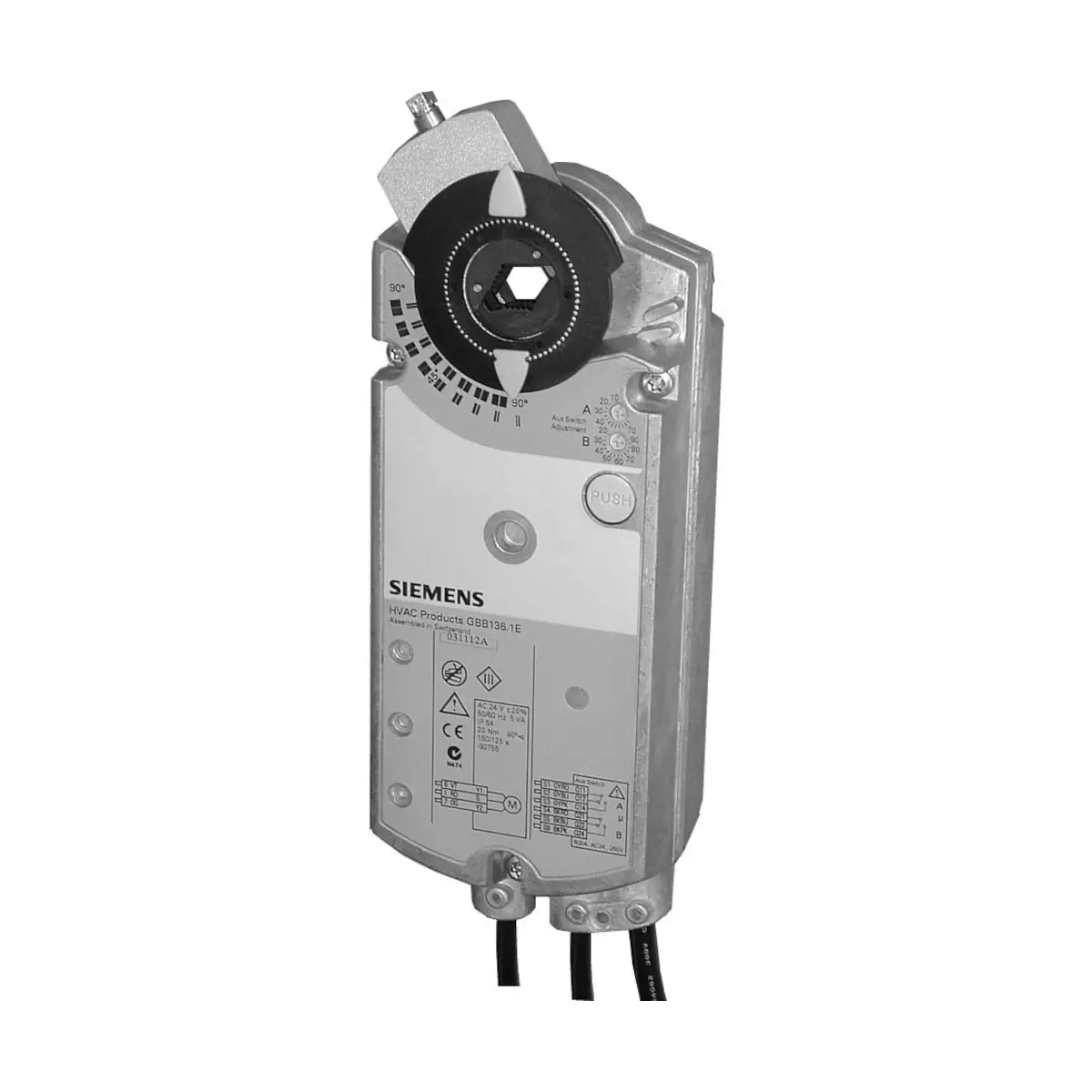

Siemens GIB331.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania 3-stawnego przy zasilaniu AC 230 V. Siłownik zapewnia nominalny moment 35 Nm (typ GIB) i współpracuje z przepustnicami powietrza o powierzchni do 6 m² (zależnie od tarcia). Wyposażony jest w samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° oraz fabrycznie zamontowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB331.1E
• Typ: obrotowy siłownik do przepustnic powietrza (OpenAir™)
• Rodzaj sterowania: 3-stawne
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Nominalny moment obrotowy: 35 Nm
• Maks. moment (zblokowanie): 75 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Zakres roboczy: nastawiany mechanicznie 0…90° (skok co 5°)
• Adapter osi: samocentrujący
• Powierzchnia przepustnicy (zastosowanie): do 6 m² (zależnie od tarcia)
• Stopień ochrony obudowy: IP54
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Waga (bez opakowania): 2 kg
• Kabel przyłączeniowy: fabrycznie montowany, długość 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 6 m² (zależnie od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. do przepustnic powietrza zewnętrznego).
• Do przepustnic z dwoma siłownikami zamontowanymi na jednej osi (z użyciem obejmy montażowej) – w celu zwiększenia dostępnego momentu obrotowego.

Funkcje i działanie

Sterowanie 3-stawne

• Y1: sygnał sterujący powodujący obrót w kierunku zgodnym z ruchem wskazówek zegara.
• Y2: sygnał sterujący powodujący obrót w kierunku przeciwnym do ruchu wskazówek zegara.
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie, ze skokiem co 5°.

Praca 2-stawna (zalecenie eksploatacyjne)

• Przy sterowaniu 2-stawnym zalecane jest wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia, aby poprawić trwałość i zredukować pobór energii.

Dwa siłowniki na jednej osi

• Montaż 2 siłowników tego samego typu na jednej osi przepustnicy powoduje podwojenie momentu obrotowego.
• Dla siłowników typu GIB wymagana jest obejma montażowa ASK73.2.

Podłączenie elektryczne (AC 230 V)

• N (masa): przewód niebieski
• Y1 (sterowanie 230 V AC, obrót zgodny z ruchem wskazówek zegara): przewód czarny
• Y2 (sterowanie 230 V AC, obrót przeciwny do ruchu wskazówek zegara): przewód biały

Dane techniczne

• Zasilanie / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy: 5 VA, 5 W
• Nominalny moment obrotowy: 35 Nm
• Maks. moment (zblokowanie): 75 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h. (praca / transport)
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Waga (bez opakowania): 2 kg

Montaż (oś przepustnicy)

• Oś okrągła: 8…25,6 mm
• Oś kwadratowa: 6…18 mm
• Minimalna długość osi: 20 mm

Podsumowanie

GIB331.1E to solidny siłownik obrotowy AC 230 V do sterowania 3-stawnego, zapewniający 35 Nm nominalnego momentu obrotowego i mechanicznie nastawiany zakres pracy 0…90°. Dzięki stopniowi ochrony IP54, samocentrującemu adapterowi osi i kablowi 0,9 m jest praktycznym rozwiązaniem do przepustnic powietrza w instalacjach HVAC, szczególnie tam, gdzie wymagana jest pewna i powtarzalna regulacja położenia przepustnicy.
