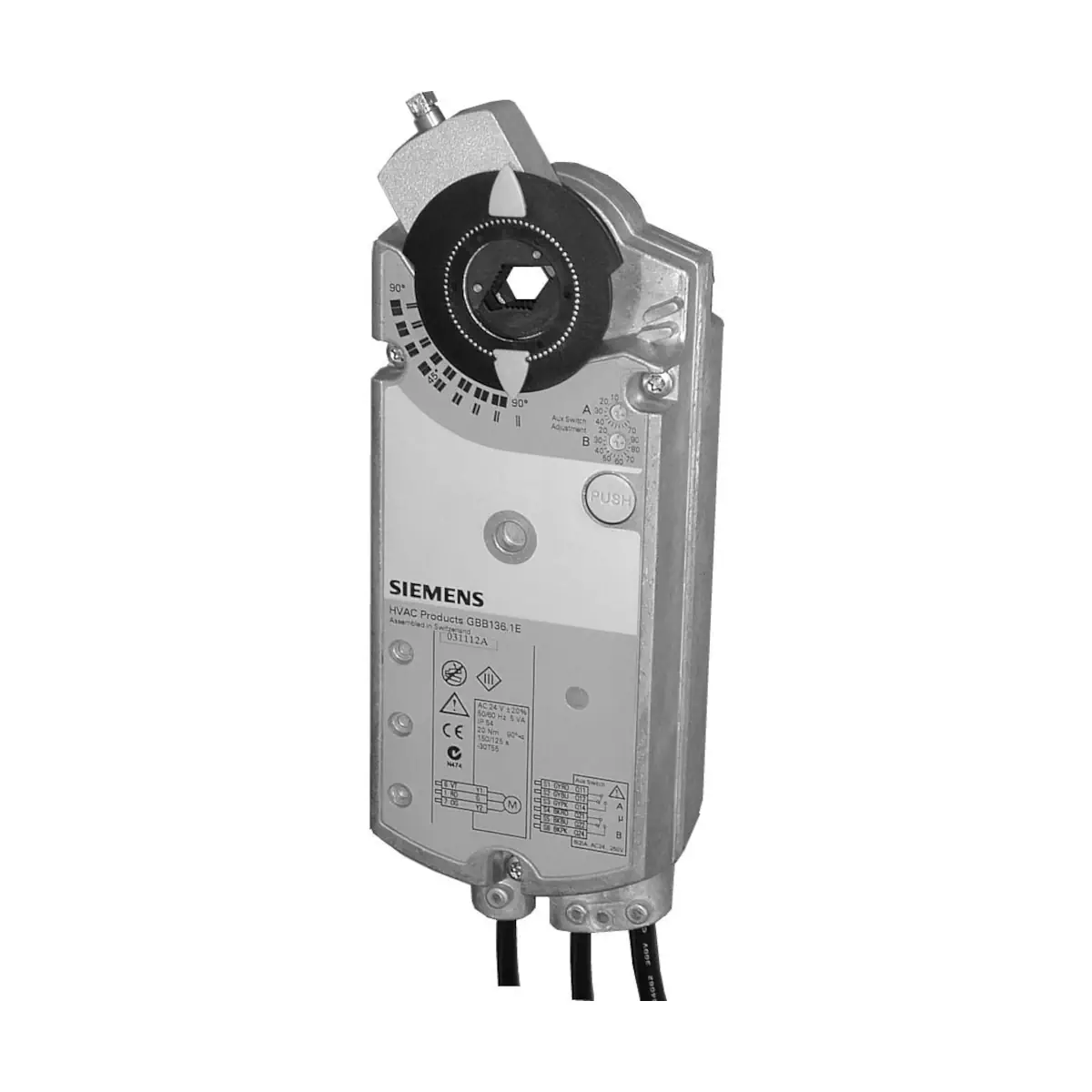

GIB136.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 24 [V] AC, 150 [s], 2 styki pomocnicze

GIB136.1E to obrotowy siłownik do przepustnic powietrza Siemens z rodziny OpenAir™, przeznaczony do regulacji 3-stawnej w instalacjach HVAC. Zasilany jest napięciem 24 V AC (SELV/PELV) i zapewnia moment obrotowy 35 Nm, dzięki czemu nadaje się do przepustnic o powierzchni do 6 m² (zależnie od tarcia). Siłownik posiada samocentrujący adapter osi, a jego zakres roboczy można ustawić mechanicznie w zakresie 0…90°. Fabrycznie wyposażony jest w kabel przyłączeniowy 0,9 m oraz dwa przełączniki pomocnicze do realizacji dodatkowych funkcji.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB136.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza
• Rodzaj sterowania: 3-stawne
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Moment obrotowy (nominalny): 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Zakres / kąt obrotu: 90° (maks. 95° ±2°), mechanicznie nastawiany 0…90°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Przełączniki pomocnicze: 2 szt., nastawiane niezależnie
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: fabryczny, długość 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do sterowania przepustnicami powietrza o powierzchni do 6 m² (zależnie od tarcia).
• Do współpracy z regulatorami realizującymi sterowanie 3-stawne (np. przepustnice powietrza zewnętrznego).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (z wykorzystaniem obejmy montażowej), w celu zwiększenia momentu.

Funkcje i działanie

Sterowanie 3-stawne

• Sterowanie odbywa się sygnałami Y1 i Y2 (ruch w dwóch kierunkach).
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.
• Przy sterowaniu 2-stawnym zalecane jest wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia, aby poprawić trwałość i zmniejszyć pobór energii.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Dwa przełączniki pomocnicze

• Punkty przełączenia przełączników pomocniczych A i B są ustawiane niezależnie.
• Zakres nastaw: 5°…90°
• Rozdzielczość nastaw: co 5°
• Obciążalność styków: 6 A (rez.), 2 A (ind.)
• Napięcie styków: 24…230 V AC (bez pracy mieszanej 24 V AC / 230 V AC)

Podłączenie elektryczne i okablowanie

• Fabryczny kabel: 0,9 m, przekrój żył 0,75 mm².
• Zasilanie 24 V AC: G (potencjał systemowy 24 V AC, przewód czerwony), G0 (masa systemowa, przewód czarny).
• Sterowanie 3-stawne: Y1 (przewód purpurowy), Y2 (przewód pomarańczowy).
• Przełącznik pomocniczy A: S1 (wejście), S2 (styk NC), S3 (styk NO).
• Przełącznik pomocniczy B: S4 (wejście), S5 (styk NC), S6 (styk NO).

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 7 VA, 7 W
• Pobór mocy (w stanie trzymania): 1,1 W
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Nominalny / maks. kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Warunki otoczenia (praca / transport): -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Zgodność EMC (zastosowanie): środowiska mieszkalne, handlowe i przemysłowe
• Wymiary siłownika (szer. × dł. × wys.): 100 × 300 × 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Montaż

• Adapter osi: samocentrujący, dla osi okrągłych i kwadratowych (zakresy jak w danych technicznych).
• Zakres roboczy: mechanicznie nastawiany w zakresie 0…90°; możliwość mechanicznego ograniczenia kąta (co 5°).
• Dwa siłowniki na jednej osi: zastosowanie dwóch siłowników tego samego typu na jednej osi przepustnicy powoduje podwojenie momentu obrotowego (wymagana obejma ASK73.2).

Podsumowanie

Siemens GIB136.1E to solidny, obrotowy siłownik 24 V AC do przepustnic powietrza, oferujący 35 Nm momentu, regulację 3-stawną, mechanicznie nastawiany zakres 0…90° oraz IP54. Wbudowane dwa przełączniki pomocnicze i fabryczny przewód 0,9 m ułatwiają realizację funkcji sterowania i sygnalizacji w instalacjach wentylacyjnych i klimatyzacyjnych.
