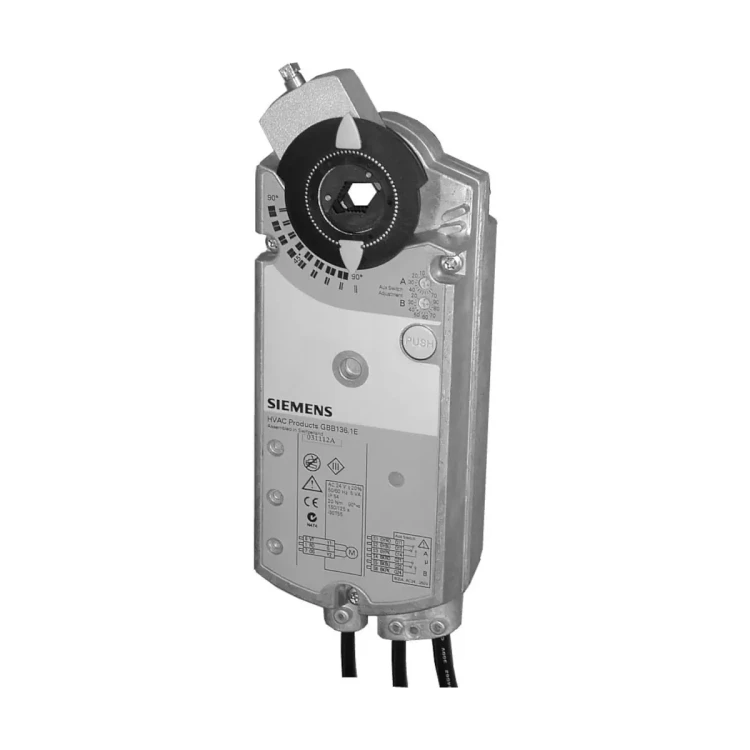

GIB163.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 0..35 [V], 24 [V] AC, 150 [s], nastawiana charakterystyka

Siemens GIB163.1E to elektroniczny siłownik obrotowy z rodziny OpenAir™ do sterowania przepustnicami powietrza w instalacjach wentylacji i klimatyzacji. Zapewnia nominalny moment 35 Nm, zasilanie AC 24 V ~ / DC 24 V ⎓ oraz sterowanie modulowane sygnałem DC 0...35 V ⎓. W modelu GIB163.1E dostępna jest regulacja offsetu i zakresu (Uo, ΔU) dla sygnału pozycjonującego, a także wyjście pozycyjne U (DC 0...10 V) oraz wskaźnik mechaniczny położenia. Siłownik jest fabrycznie okablowany przewodem o długości 0,9 m i posiada obudowę o stopniu ochrony IP54.

Najważniejsze cechy

• Producent: Siemens
• Model: GIB163.1E
• Nr katalogowy (Stock no.): S55499-D343
• Typ: elektroniczny siłownik obrotowy do przepustnic powietrza
• Sterowanie: modulowane
• Zasilanie: AC 24 V ~ ±20% / DC 24 V ⎓ ±20%, 50/60 Hz
• Sygnał wejściowy Y: DC 0...35 V ⎓
• Regulacja charakterystyki (Uo, ΔU): regulowana 2 potencjometrami (dla sygnału pozycjonującego)
• Wyjście pozycyjne U: DC 0...10 V ⎓ proporcjonalne do kąta obrotu
• Moment obrotowy: 35 Nm (nominalny)
• Kąt obrotu: nominalnie 90° (mechanicznie ograniczany; maks. 95° ±2°)
• Czas przestawienia (90°): 150 s
• Samoadaptacja zakresu kąta obrotu: automatyczne wyznaczanie mechanicznych położeń krańcowych
• Wskaźnik położenia: mechaniczny oraz elektryczny (U)
• Przewód przyłączeniowy: standardowy, długość 0,9 m
• Stopień ochrony: IP54

Zastosowanie

GIB163.1E jest przeznaczony do regulacji i odcinania przepustnic powietrza w instalacjach wentylacji i klimatyzacji:

• do przepustnic o powierzchni do ok. 6 m² (wartość orientacyjna; należy uwzględnić dane producenta przepustnicy),
• do pracy w warunkach: wewnątrz pomieszczeń, miejsce chronione przed wpływami pogodowymi.

Funkcje i działanie

Sterowanie modulowane (Y)

• Siłownik ustawia położenie przepustnicy zgodnie z wartością sygnału Y (DC).
• Po utrzymaniu stałej wartości sygnału pozycjonującego siłownik pozostaje w zadanym położeniu.
• W przypadku zaniku zasilania siłownik pozostaje w położeniu wysuniętym.

Regulowana charakterystyka wejścia (Uo, ΔU)

• Offset Uo: DC 0...5 V ⎓
• Zakres roboczy ΔU: DC 2...30 V ⎓
• Histereza (dla regulowanej charakterystyki): 0,6% wartości ΔU

Samoadaptacja zakresu obrotu

• Siłownik automatycznie określa mechaniczne położenia krańcowe zakresu kąta obrotu.
• Charakterystyka (Uo, ΔU) jest mapowana na wyliczony zakres kąta obrotu.
• Aby funkcja działała, zasilanie musi być podłączone do przełącznika DIL 2 (samoadaptacja).

Kierunek obrotu i sygnał wyjściowy U

• Kierunek obrotu (zgodny/przeciwny do ruchu wskazówek zegara) zależy od ustawienia na przełączniku DIL oraz od sygnału pozycjonującego.
• U (DC 0...10 V) jest generowane proporcjonalnie do kąta obrotu; kierunek (odwrócony/nieodwrócony) zależy od ustawienia przełącznika DIL.

Ręczne przestawianie i ograniczenie kąta

• Ręczne przestawienie jest możliwe po naciśnięciu przycisku rozsprzęglenia przekładni.
• Kąt obrotu adaptera wału można ograniczać mechanicznie w krokach co 5°.
• Zakres obrotu jest mechanicznie nastawny w przedziale 0...90°.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 300 m
• Zasilanie: przewody G (system potential) i G0 (system neutral)
• Wejście sterujące: Y względem G0
• Wyjście pozycyjne: U względem G0
• Model GIB163.1E: bez wyłączników pomocniczych oraz bez potencjometru sprzężenia zwrotnego 5 kΩ

Dane techniczne

• Moment obrotowy: nominalny 35 Nm; maks. (zablokowany) 53 Nm; min. (stan podtrzymania) 35 Nm
• Kąt obrotu: 90° (nominalny); maks. 95° ±2° (mechanicznie ograniczany)
• Czas przestawienia (90°): 150 s
• Poziom mocy akustycznej: < 45 dB(A) (dla czasu pozycjonowania 150 s)
• Zasilanie: AC 24 V ~ ±20% (19,2...28,8 V) / DC 24 V ⎓ ±20% (19,2...28,8 V)
• Pobór mocy (ruch): 2,7 VA / 1,9 W
• Pobór mocy (podtrzymanie): 0,9 VA / 0,6 W
• Wejście Y: DC 0...35 V ⎓; pobór 0,1 mA; rezystancja wejściowa ≥ 100 kΩ; maks. napięcie wejściowe DC 35 V ⎓
• Wyjście U: DC 0...10 V ⎓; maks. prąd wyjściowy DC ±1 mA
• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): III (AC 24 V ~ / DC 24 V ⎓)
• Warunki pracy: -32...55°C; wilgotność < 95% r.h. (bez kondensacji)
• Trwałość mechaniczna: 60 000 pełnych cykli; 5 000 000 cykli częściowych
• Wał przepustnicy: okrągły 8...25,6 mm; kwadratowy (po przekątnej) 6...18 mm; min. długość 20 mm; twardość < 300 HV
• Obudowa: odlew aluminiowy

Montaż

• Przeznaczony do standardowych wałów przepustnic w zakresach: 8...25,6 mm (okrągłe) oraz 6...18 mm (kwadratowe po przekątnej).
• Kąt obrotu można ograniczyć mechanicznie (skokowo co 5°), a zakres pracy ustawić w przedziale 0...90°.
• Należy stosować wały o odpowiedniej średnicy do powierzchni przepustnicy oraz materiały jakościowe typowe dla branży; maks. twardość wału < 300 HV.

Podsumowanie

Siemens GIB163.1E to solidny siłownik obrotowy 35 Nm do przepustnic powietrza, zasilany AC/DC 24 V i sterowany sygnałem DC 0...35 V. Regulowana charakterystyka wejścia (Uo, ΔU), samoadaptacja zakresu obrotu, wyjście pozycyjne U (DC 0...10 V), mechaniczna sygnalizacja położenia oraz obudowa IP54 czynią go praktycznym wyborem do precyzyjnej regulacji przepustnic w systemach HVAC.
