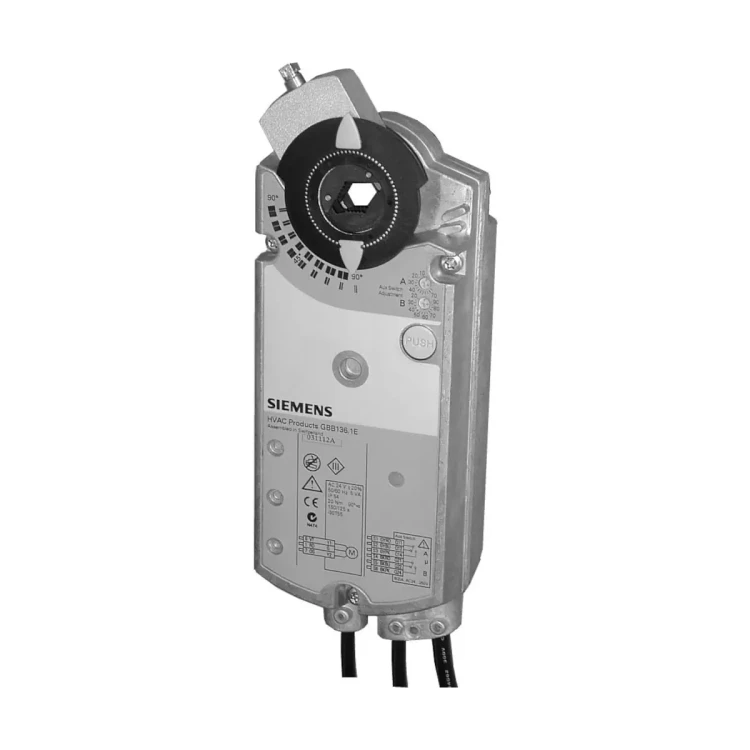

GIB336.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze

GIB336.1E to obrotowy siłownik do przepustnic powietrza z rodziny Siemens OpenAir™, przeznaczony do aplikacji HVAC ze sterowaniem 3-stawnym. Zasilany z sieci AC 230 V, oferuje nominalny moment obrotowy 35 Nm (seria GIB), samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Wersja ..6.. jest wyposażona w dwa nastawne przełączniki pomocnicze do realizacji dodatkowych funkcji (np. sygnalizacja położeń, blokady, sterowanie urządzeniami towarzyszącymi).

Najważniejsze cechy

• Producent: Siemens
• Model: GIB336.1E
• Typ: obrotowy siłownik z silnikiem elektrycznym do przepustnic powietrza
• Moment obrotowy (nominalny): 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Rodzaj sterowania: 3-stawne
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Kąt obrotu: nominalnie 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Przełączniki pomocnicze: 2 szt., punkty przełączeń nastawne niezależnie 5°…90° (co 5°)
• Adapter osi: samocentrujący
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Min. długość osi: 20 mm
• Standardowy kabel przyłączeniowy: 0,9 m, przekrój 0,75 mm²
• Stopień ochrony obudowy: IP54
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Masa (bez opakowania): 2 kg

Zastosowanie

Siłownik GIB336.1E jest przeznaczony do współpracy z przepustnicami powietrza o powierzchni do 6 m² (zależnie od tarcia). Może być stosowany m.in. w układach regulacji przepustnic powietrza zewnętrznego oraz w innych aplikacjach HVAC wymagających sterowania 3-stawnego.

Dopuszczalny jest również montaż dwóch siłowników na jednej osi przepustnicy (z użyciem obejmy montażowej), co powoduje podwojenie momentu obrotowego.

Funkcje i działanie

Sterowanie 3-stawne

• Siłownik pracuje w trybie 3-stawnym (ruch w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara – zależnie od sposobu sterowania).
• Przy braku zasilania siłownik pozostaje w ostatnim położeniu.
• Przy sterowaniu 2-stawnym zalecane jest wyłączanie zasilania po osiągnięciu położenia otwarcia lub zamknięcia, aby poprawić trwałość i zredukować pobór energii.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie.
• Nastawa odbywa się ze skokiem co 5°, w zakresie pracy 0…90°.

Przełączniki pomocnicze (2 szt.)

• Dwa przełączniki pomocnicze A i B z punktami przełączeń nastawnymi niezależnie od siebie.
• Zakres nastaw: 5°…90°
• Rozdzielczość nastawy: co 5°
• Obciążalność styków: 6 A (obciąż. rezystancyjne), 2 A (indukcyjne), 24…230 V AC (bez pracy mieszanej 24 V AC / 230 V AC)

Podłączenie elektryczne i okablowanie

• Zasilanie 230 V AC: N (masa), Y1 (sterowanie w kierunku zgodnym z ruchem wskazówek zegara), Y2 (sterowanie w kierunku przeciwnym).
• Kolory przewodów (230 V AC): N – niebieski, Y1 – czarny, Y2 – biały.
• Przełączniki pomocnicze: wyprowadzenia S1…S6 (A i B: wejście, styk NC, styk NO).
• Fabryczny przewód przyłączeniowy: 0,9 m, 0,75 mm².

Dane techniczne

• Zasilanie / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy: 5 VA, 5 W
• Nominalny moment obrotowy: 35 Nm
• Moment maksymalny (zblokowanie): 75 Nm
• Kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II (dla 230 V AC, przełącznik pomocniczy)
• Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…25,6 mm / kwadrat 6…18 mm
• Min. długość osi: 20 mm
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Masa: 2 kg

Montaż

• Siłownik posiada samocentrujący adapter osi do osi okrągłych i kwadratowych w podanych zakresach.
• Zakres pracy można ustawić mechanicznie w zakresie 0…90° (ograniczenie co 5°).
• Możliwy jest montaż dwóch siłowników na jednej osi przepustnicy (z użyciem obejmy montażowej) w celu podwojenia momentu.

Podsumowanie

Siemens GIB336.1E to wytrzymały siłownik obrotowy 35 Nm do przepustnic powietrza, zasilany AC 230 V i sterowany 3-stawnie. Regulowany mechanicznie kąt pracy, samocentrujący adapter osi, klasa ochrony IP54 oraz dwa nastawne przełączniki pomocnicze czynią go praktycznym rozwiązaniem do systemów HVAC, w których liczy się niezawodna praca i możliwość realizacji dodatkowych funkcji sterowania lub sygnalizacji.
